moteur pas nema - Moteur pas à pas Nema 17 - Didactico Tunisie
Click to enlarge

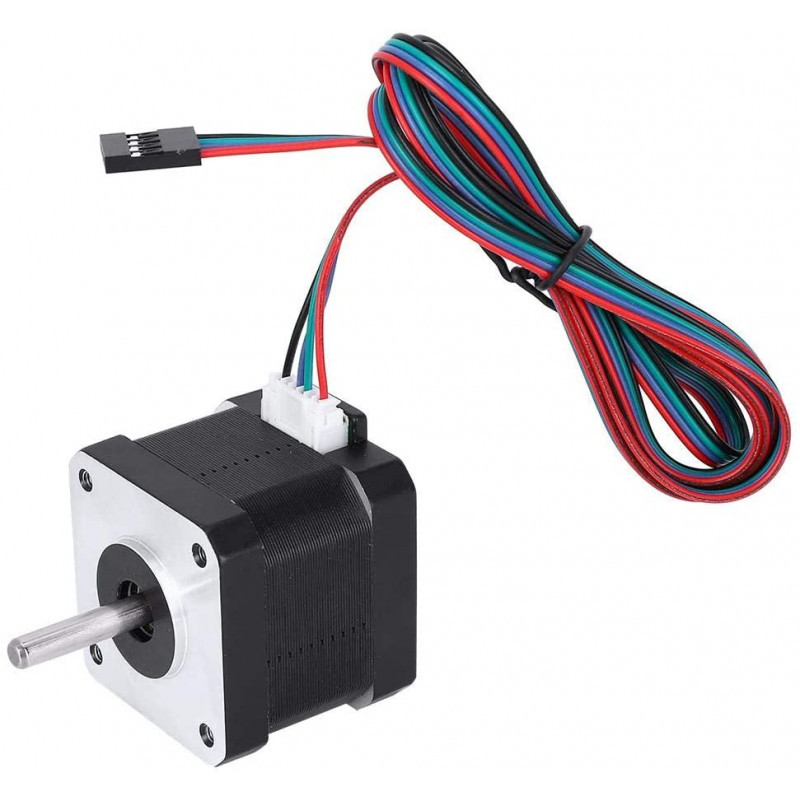

Moteur pas à pas Nema 17

UGS : DAR-01-C14

En stock (peut être commandé)

Moteur pas à pas Nema 17, 1.8° par pas, 12V, 42x42mm. Idéal pour la robotique et l’automatisation dans vos projets électroniques.

45,000 TND

En stock (peut être commandé)

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Motorisation

Moteur pas à pas NEMA 17

Moteur pas à pas bipolaire au standard NEMA 17 (bride 42 × 42 mm), le moteur de référence des imprimantes 3D, CNC légères et axes robotisés. Sa résolution de 1,8° par pas (200 pas/tour) assure un positionnement précis et répétable sans capteur.

Positionnement précis en boucle ouverte

Un moteur pas à pas avance d’un angle fixe à chaque impulsion : pas besoin d’encodeur pour connaître sa position. Avec 200 pas par tour — et bien plus en micro-pas via un driver A4988/DRV8825 — le NEMA 17 déplace un axe au dixième de millimètre, ce qui en fait le cœur des machines à mouvement contrôlé.

📐1,8° / pas200 pas par tour, micro-pas possible
🔩Bride 42 mmStandard NEMA 17, fixation universelle
⚙️Arbre Ø 5 mmCompatible poulies GT2 et accouplements

Caractéristiques

StandardNEMA 17 — bride 42 × 42 mm
Angle de pas1,8° (200 pas/tour)
TypeBipolaire, 4 fils
ArbreØ 5 mm

Usages

Imprimante 3DCNC / graveur laserAxe robotiséTable XY
Se pilote avec un driver pas à pas (A4988, DRV8825, TMC2208…), pas en direct sur une carte. Réglez le courant du driver sur le courant nominal du moteur pour éviter la surchauffe.

Questions fréquentes

Quel est l'usage principal du moteur pas à pas Nema 17 ?

Le moteur pas à pas Nema 17 est principalement utilisé dans des applications de robotique et d'automatisation. Il permet un contrôle précis du mouvement, ce qui le rend idéal pour des projets nécessitant une positionnement exact.

Ce moteur est-il compatible avec les cartes de contrôle Arduino ?

Oui, le moteur pas à pas Nema 17 est compatible avec de nombreuses cartes de contrôle, y compris les cartes Arduino. Assurez-vous d'utiliser un driver approprié pour le faire fonctionner.

Comment installer le moteur pas à pas Nema 17 ?

L'installation du moteur Nema 17 nécessite de le fixer à un support, de le connecter à un driver de moteur et de le programmer via votre carte de contrôle. Consultez les guides d'installation pour des instructions détaillées.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement.

Quelle est la durée de la garantie pour ce produit ?

Le moteur pas à pas Nema 17 est couvert par une garantie de 12 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre le Nema 17 et d'autres moteurs pas à pas ?

Le Nema 17 se distingue par sa taille, sa précision de 1.8° par pas et sa puissance adaptée aux projets de robotique. D'autres moteurs peuvent offrir des spécifications différentes, comme un couple plus élevé ou une taille différente.

Peut-on utiliser ce moteur pour des applications industrielles ?

Le moteur pas à pas Nema 17 est principalement conçu pour des projets électroniques et de robotique. Pour des applications industrielles, il est conseillé de vérifier si ses spécifications répondent aux exigences de votre projet.

Comment installer un moteur pas à pas Nema 17

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Câbles de connexion, Alimentation 12V
Fournitures : Moteur pas à pas Nema 17, Driver de moteur pas à pas
  1. 1
    Préparer le matériel

    Rassemblez tous les outils et fournitures nécessaires pour l'installation du moteur pas à pas Nema 17. Assurez-vous d'avoir un driver compatible et une alimentation de 12V. Vérifiez également que vous disposez d'un espace de travail propre et dégagé.

  2. 2
    Connecter le moteur au driver

    Identifiez les fils du moteur pas à pas Nema 17. Généralement, il y a quatre fils. Connectez-les aux bornes correspondantes du driver de moteur en suivant le schéma de câblage fourni avec le driver. Assurez-vous que les connexions sont solides.

  3. 3
    Brancher le driver à l'alimentation

    Connectez le driver de moteur pas à pas à l'alimentation 12V. Vérifiez que la polarité est correcte pour éviter d'endommager le matériel. Utilisez des câbles appropriés pour garantir une bonne connexion.

  4. 4
    Configurer le contrôleur

    Si vous utilisez un microcontrôleur ou un Arduino pour contrôler le moteur, téléchargez et installez la bibliothèque nécessaire pour le moteur pas à pas. Configurez les paramètres de votre code pour correspondre aux spécifications du moteur Nema 17.

  5. 5
    Tester le moteur

    Alimentez le système et exécutez un programme simple pour tester le moteur pas à pas. Vérifiez que le moteur tourne dans les deux sens et que les pas sont précis. Si le moteur ne fonctionne pas, revérifiez les connexions.

  6. 6
    Ajuster les paramètres si nécessaire

    Si le moteur ne répond pas comme prévu, ajustez les paramètres de votre code ou vérifiez les connexions. Assurez-vous que l'alimentation est suffisante et que le driver est correctement configuré.

  7. 7
    Finaliser l'installation

    Une fois que le moteur fonctionne correctement, fixez-le solidement à votre projet ou châssis. Assurez-vous qu'il est bien aligné avec les autres composants pour éviter l'usure prématurée.

Poids0,08 kg
