Module Peltier TEC1-127xx 12V – Gamme 3A à 15A

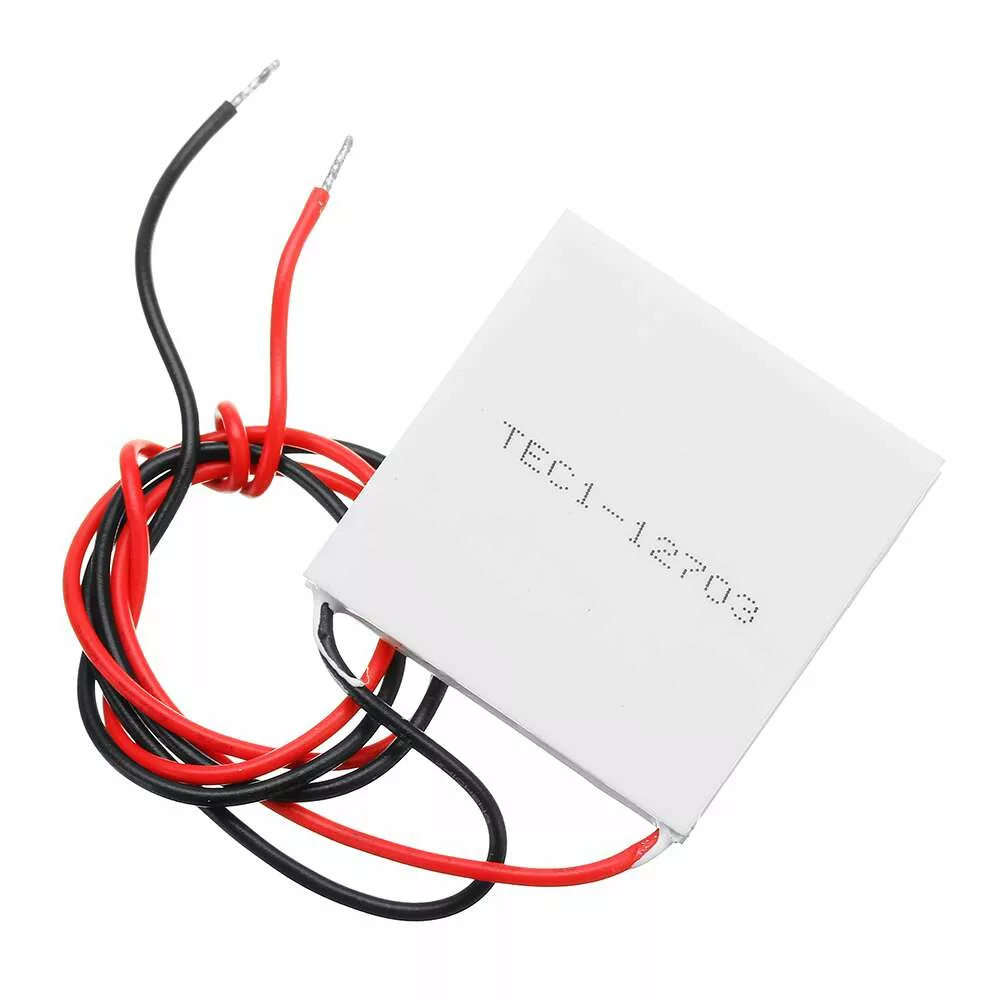

Module Peltier TEC1-12703 12V 3A, dimensions 30x30mm, pour applications de refroidissement. Disponible chez Didactico.tn.
Plage de prix : 14,800 TND à 30,000 TND
Gamme modules Peltier TEC1-127xx
Module à effet Peltier 12V — de 3A à 15A selon la puissance de refroidissement recherchée
Le TEC1-127xx est un module thermoélectrique (cellule Peltier) construit à partir de 127 couples de semi-conducteurs bismuth-tellure pris en sandwich entre deux plaques céramiques carrées. Parcouru par un courant continu, il fait apparaître une face froide et une face chaude ; inverser la polarité inverse le sens du transfert de chaleur. Cette fiche regroupe les six calibres de courant de la série (3A, 4A, 5A, 6A, 10A et 15A), tous alimentés sous 12V, pour couvrir aussi bien un petit montage pédagogique qu’un refroidissement plus exigeant.
3A à 15A, pour dimensionner la puissance de refroidissement selon le projet.
Chauffage ou refroidissement selon le sens du courant, sans autre composant.
Tension d’utilisation courante, compatible avec les alimentations de labo et batteries 12V.
Régulation de température possible via MOSFET/driver commandé par microcontrôleur (Arduino, Raspberry Pi, régulateur PID).
Plaques carrées, câbles rouge (+) / noir (-) pré-soudés, montage direct sur dissipateur.
Comparatif des références disponibles
| Référence | Courant nominal | Dimensions (mm) | Qmax indicative* | Usage typique |
|---|---|---|---|---|
| TEC1-12703 | 3A | 30 x 30 | ≈ 18-20W | Petits montages pédagogiques, régulation fine sur volume réduit |
| TEC1-12704 | 4A | 40 x 40 | ≈ 28-30W | Refroidissement de boîtier électronique compact |
| TEC1-12705 | 5A | 40 x 40 | ≈ 35-38W | Prototypes nécessitant un ΔT modéré en continu |
| TEC1-12706 | 6A | 40 x 40 | ≈ 50-57W | Référence la plus répandue, bon compromis coût/puissance |
| TEC1-12710 | 10A | 40 x 40 | ≈ 90-95W | Refroidissement plus soutenu, mini-réfrigération |
| TEC1-12715 | 15A | 40 x 40 | ≈ 130-150W | Charges thermiques élevées, usage intensif |
*Valeurs typiques constatées sur cette famille de modules (127 couples, ΔT max théorique autour de 68°C côté chaud à 25°C, sans charge). Ces chiffres varient légèrement d’un fabricant à l’autre : pour un dimensionnement critique, vérifiez la fiche du lot reçu plutôt que de vous fier uniquement à cette valeur indicative.
Comment choisir votre référence
Le courant nominal détermine directement la puissance de refroidissement disponible : un TEC1-12703 (3A) convient à un petit volume à réguler finement (boîte à échantillons, capteur, expérience de TP), tandis qu’un TEC1-12710 ou TEC1-12715 (10A/15A) vise des charges thermiques plus importantes, au prix d’une consommation électrique et d’un besoin de dissipation côté chaud nettement plus élevés. Le TEC1-12706 (6A) reste le calibre le plus polyvalent et le plus documenté de la série, adapté à la majorité des projets de refroidissement électronique ou de mini-réfrigération.
Cas d’usage
Ces modules se retrouvent couramment dans les mini-réfrigérateurs et glacières portables, le refroidissement ciblé de composants électroniques sensibles (capteurs optiques, diodes laser, CCD), les systèmes de régulation thermique en instrumentation de laboratoire, ainsi que dans les travaux pratiques d’enseignement supérieur sur l’effet Peltier et la thermoélectricité. Associé à un dissipateur et un ventilateur côté chaud, le module peut aussi servir de base à un système de climatisation localisée à faible puissance.
Pour qui ?
Les étudiants en génie électrique, thermique ou en écoles d’ingénieurs y trouvent un support concret pour illustrer l’effet Peltier en travaux pratiques. Les makers construisant un projet Arduino ou Raspberry Pi de régulation thermique disposent d’un composant simple à piloter en PWM. Les laboratoires de R&D et les techniciens de maintenance industrielle l’utilisent pour du refroidissement ciblé ou du prototypage thermique rapide, sans dimensionner un système de réfrigération complet.
Mise en œuvre et bon à savoir
- Dissipateur obligatoire : sans dissipateur thermique et pâte thermique côté chaud, le module surchauffe en quelques minutes et peut être détruit de façon irréversible.
- Ne pas dépasser le courant nominal de la référence choisie : un courant excessif accélère la fatigue thermique des céramiques et peut provoquer une délamination du module.
- Polarité et sens du transfert : inverser les fils rouge (+) et noir (-) inverse le sens chauffage/refroidissement ; repérez la face qui doit rester froide avant le câblage définitif.
- Pilotage en courant : la commande directe depuis une sortie logique (GPIO) n’est pas suffisante en courant — un MOSFET ou un driver dimensionné pour l’ampérage du module est nécessaire pour un pilotage PWM.
- Pression de fixation homogène : un serrage mécanique uniforme entre le module, la surface à refroidir et le dissipateur est nécessaire pour garantir un bon contact thermique sur toute la surface.
Résumé
Six calibres d’un même module Peltier 12V, du 3A pour les petits montages au 15A pour les charges thermiques plus soutenues : de quoi couvrir la plupart des besoins de refroidissement ou de régulation thermique actifs, à condition de respecter le dimensionnement du dissipateur et du circuit de commande adaptés à la référence retenue.
Questions fréquentes
À quoi sert le module Peltier TEC1-12703 ?
Le module Peltier TEC1-12703 est utilisé principalement pour des applications de refroidissement. Il permet de créer une différence de température entre ses deux faces, ce qui le rend idéal pour des projets nécessitant un refroidissement actif, comme des réfrigérateurs miniatures ou des systèmes de climatisation.
Quelle est la compatibilité de ce module avec d'autres composants ?
Ce module fonctionne avec une alimentation de 12V et un courant maximum de 3A. Il est compatible avec divers contrôleurs et systèmes électroniques, tant que les spécifications d'alimentation sont respectées.
Comment installer le module Peltier TEC1-12703 ?
Pour installer le module, il suffit de le connecter à une source d'alimentation de 12V. Assurez-vous de bien respecter la polarité. Il est également recommandé d'utiliser un dissipateur thermique pour maximiser l'efficacité de refroidissement.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le module Peltier TEC1-12703 varient généralement entre 3 à 7 jours ouvrables, selon votre localisation en Tunisie. Vous recevrez un suivi de votre commande pour rester informé.
Le module Peltier TEC1-12703 est-il garanti ?
Oui, ce module est couvert par une garantie de 6 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation ou une installation incorrecte.
Quelles sont les différences entre le TEC1-12703 et d'autres modules Peltier ?
Le TEC1-12703 se distingue par ses dimensions de 30x30mm et sa capacité à fonctionner à 12V avec un courant maximal de 3A. D'autres modules peuvent avoir des dimensions différentes, des capacités de refroidissement variées ou des tensions d'alimentation différentes.
Comment utiliser le module Peltier TEC1-12703
-
1Préparation des câbles
Dénudez les extrémités des câbles électriques que vous allez utiliser pour connecter le module Peltier. Assurez-vous de laisser suffisamment de longueur pour effectuer les connexions facilement.
-
2Identification des bornes
Identifiez les bornes du module Peltier. Le TEC1-12703 a deux côtés : un côté chaud et un côté froid. Généralement, le côté avec le marquage est le côté froid.
-
3Connexion à l'alimentation
Connectez les câbles dénudés aux bornes du module Peltier. Assurez-vous de respecter la polarité : le fil positif sur la borne positive et le fil négatif sur la borne négative.
-
4Vérification des connexions
Utilisez un multimètre pour vérifier que les connexions sont correctes et qu'il n'y a pas de court-circuit. Cela garantira un fonctionnement sûr du module.
-
5Alimentation du module
Branchez l'alimentation 12V. Le module Peltier commencera à fonctionner, un côté deviendra chaud et l'autre côté deviendra froid.
-
6Test de fonctionnement
Touchez le côté froid du module pour vérifier qu'il refroidit correctement. Vous pouvez également utiliser un thermomètre pour mesurer la température.
-
7Installation finale
Si le module fonctionne correctement, fixez-le dans votre projet ou application. Assurez-vous qu'il est bien ventilé pour éviter la surchauffe.
| Poids | 0,015 kg |
|---|---|
| Référence / Courant | TEC1-12703 (3A), TEC1-12704 (4A), TEC1-12705 (5A), TEC1-12706 (6A), TEC1-12710 (10A), TEC1-12715 (15A) |
