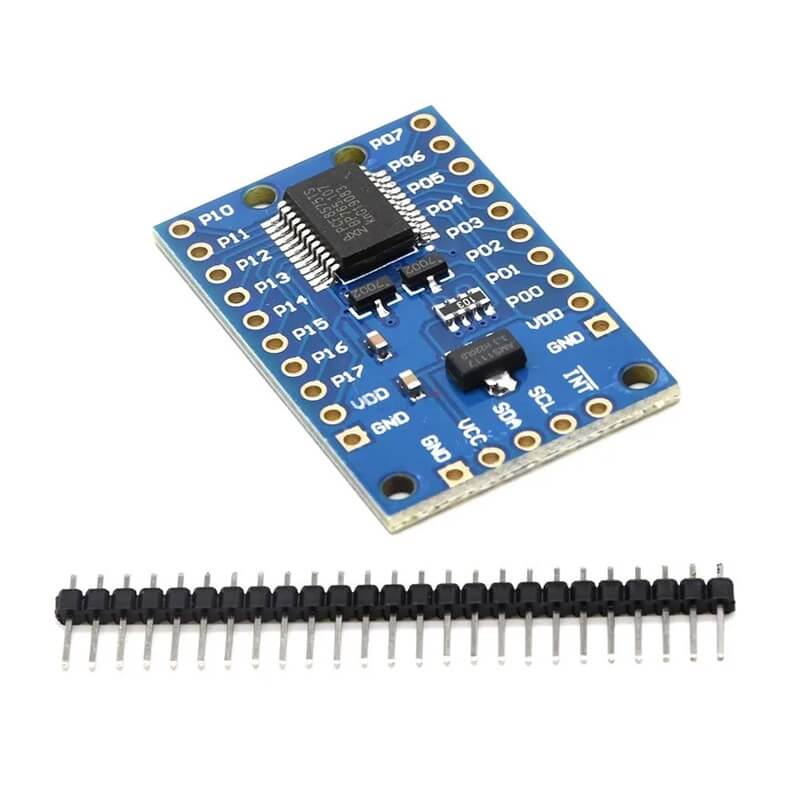

Module d’extension d’E/S SMBus I2C IIC 16 bits à distance PCF8575

UGS : DAR-02-L35

En stock

Module d’extension d’E/S SMBus I2C 16 bits PCF8575, tension 2.5V-6V. Parfait pour connecter capteurs et modules IoT.

13,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

16 bits I/O · I2C / SMBus

Extenseur d’E/S 16 bits PCF8575 — plus de GPIO sur un bus I2C

Ajoutez 16 broches d’entrées/sorties supplémentaires à votre carte via seulement deux fils (SDA/SCL), sans occuper vos GPIO natifs.

🔧 Présentation

Le PCF8575 (NXP) est un circuit d’extension d’E/S à 16 broches quasi-bidirectionnelles, piloté entièrement via le bus I2C/SMBus. Utile dès que votre microcontrôleur manque de broches libres : boutons, LED, relais ou capteurs tout-ou-rien peuvent être gérés depuis ce module, sans mobiliser davantage de GPIO sur la carte principale. Le module reprend les repères standards du circuit (P00-P07, P10-P17, VDD, GND, SDA, SCL, INT) et est livré avec une barrette de connecteurs mâles à souder.

⭐ Pourquoi ce module

🔢16 broches d’E/SP00-P07 et P10-P17, quasi-bidirectionnelles.
🔌Bus I2C / SMBus2 fils seulement (SDA, SCL) pour piloter les 16 broches.
⚡2,5 V à 5,5 VTension d’alimentation large, compatible 3V3 et 5V.
🔗Adresse configurableBroches A0-A2 pour chaîner plusieurs modules sur le même bus.
📶Sortie INTSignale un changement d’état sans avoir à interroger le bus en continu.

📐 Caractéristiques

CircuitPCF8575 (NXP)
InterfaceI2C / SMBus, 2 fils
E/S disponibles16 broches quasi-bidirectionnelles
Alimentation (VDD)2,5 V – 5,5 V
Adresse I2CConfigurable (A0-A2), plage usuelle 0x20-0x27
InterruptionBroche INT (changement d’état)
ConnecteursBroches mâles 2,54mm fournies, à souder

🆚 PCF8575 (16 bits) vs PCF8574 (8 bits)

Le PCF8574, plus répandu dans les kits débutant, expose 8 broches d’E/S sur le même principe I2C. Le PCF8575 double la capacité à 16 broches sans ajouter le moindre fil : un seul bus à 2 fils suffit toujours. Pour un projet qui doit piloter beaucoup de sorties (matrice de LED, plusieurs relais, façade de boutons) sans multiplier les modules, c’est le format le plus efficace.

🛠️ Utilisations courantes

Pertinent dès que le nombre de GPIO natifs de la carte devient limitant.

🔘 Lecture de boutons/interrupteurs💡 Pilotage de LED multiples🔌 Commande de relais🏠 Domotique🎓 TP microcontrôleurs🧪 Prototypage rapide

🚀 Prise en main

1. CâblageReliez SDA, SCL, VDD (2,5-5,5V) et GND à votre carte.
2. AdressageConfigurez A0-A2 si plusieurs modules partagent le même bus.
3. PilotageLisez/écrivez les 16 broches via une bibliothèque I2C (Arduino, MicroPython…).

💡 Bon à savoir

Les broches du PCF8575 sont de type quasi-bidirectionnel, comme sur le reste de cette famille de circuits : elles conviennent bien pour piloter des LED ou lire l’état d’interrupteurs, mais ne fournissent pas un courant élevé en sortie haute. Pour commander une charge plus gourmande (moteur, électrovanne, relais de puissance), prévoyez un transistor ou un relais en interface plutôt que de solliciter directement une broche du module.

🏁 En résumé

Un extenseur d’E/S 16 bits qui multiplie les broches disponibles sur un simple bus I2C à 2 fils, sans toucher aux GPIO natifs de la carte. Adresse configurable, sortie INT, tension d’alimentation large : un module polyvalent pour tout projet qui manque de broches, de la robotique à la domotique en passant par les bancs de TP.

Questions fréquentes

Quel est l'usage principal du module PCF8575 ?

Le module PCF8575 est conçu pour étendre les entrées/sorties d'un microcontrôleur via le protocole SMBus I2C. Il permet de connecter facilement des capteurs et des modules IoT, facilitant ainsi la gestion de plusieurs périphériques avec un nombre réduit de broches.

Ce module est-il compatible avec tous les microcontrôleurs ?

Le module PCF8575 est compatible avec la plupart des microcontrôleurs utilisant le protocole I2C, ce qui inclut de nombreux modèles populaires. Assurez-vous simplement que votre microcontrôleur supporte une tension d'alimentation entre 2.5V et 6V.

Comment installer le module PCF8575 ?

L'installation du module PCF8575 est simple. Connectez-le à votre microcontrôleur via les broches SDA et SCL pour la communication I2C. Ensuite, alimentez le module avec une tension appropriée et configurez votre code pour interagir avec les entrées/sorties.

Quels sont les délais de livraison pour ce produit en Tunisie ?

La livraison du module PCF8575 en Tunisie est généralement rapide. Vous pouvez vous attendre à recevoir votre commande dans un délai de 3 à 7 jours ouvrables, selon votre localisation et le mode de livraison choisi.

Le module PCF8575 est-il garanti ?

Oui, le module PCF8575 est couvert par une garantie de 12 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation ou une installation incorrecte.

Quelles sont les différences entre le PCF8575 et d'autres modules d'extension d'E/S ?

Le PCF8575 se distingue par sa capacité à gérer 16 bits d'entrées/sorties via le protocole I2C, offrant une solution compacte pour des projets nécessitant de nombreuses connexions. D'autres modules peuvent avoir moins de broches ou utiliser des protocoles différents.

Peut-on utiliser plusieurs modules PCF8575 ensemble ?

Oui, il est possible de connecter plusieurs modules PCF8575 sur le même bus I2C. Chaque module doit avoir une adresse unique, ce qui vous permet d'étendre encore plus le nombre d'entrées/sorties disponibles.

Comment utiliser le module d'extension d'E/S SMBus I2C PCF8575

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Câbles de connexion, Alimentation 2.5V-6V
  1. 1
    Préparation du matériel

    Assurez-vous d'avoir tous les outils et fournitures nécessaires à portée de main. Vérifiez que le module PCF8575 est en bon état et que vous disposez d'une alimentation compatible avec une tension de 2.5V à 6V.

  2. 2
    Connexion du module

    Connectez le module PCF8575 à votre microcontrôleur ou à votre carte de développement via le bus I2C. Utilisez les broches SDA et SCL pour la communication, ainsi que les broches d'alimentation VCC et GND.

  3. 3
    Vérification des connexions

    Utilisez un multimètre pour vérifier que toutes les connexions sont correctes. Assurez-vous que la tension d'alimentation est bien dans la plage requise et que les connexions SDA et SCL sont correctement reliées.

  4. 4
    Configuration du logiciel

    Installez les bibliothèques nécessaires pour le fonctionnement du PCF8575 sur votre environnement de développement. Cela peut inclure des bibliothèques spécifiques pour I2C selon la plateforme que vous utilisez.

  5. 5
    Test de communication

    Écrivez un programme simple pour tester la communication avec le module. Envoyez des commandes pour lire et écrire sur les ports d'E/S du PCF8575 et vérifiez que les réponses sont correctes.

  6. 6
    Utilisation des E/S

    Une fois la communication établie, vous pouvez commencer à utiliser les ports d'E/S du module. Connectez des capteurs ou des actuateurs selon vos besoins et intégrez-les dans votre projet.

  7. 7
    Finalisation et documentation

    Documentez votre installation et vos tests. Notez les configurations utilisées et les résultats obtenus pour référence future. Cela vous aidera dans le développement de projets ultérieurs.

Poids0,02 kg
