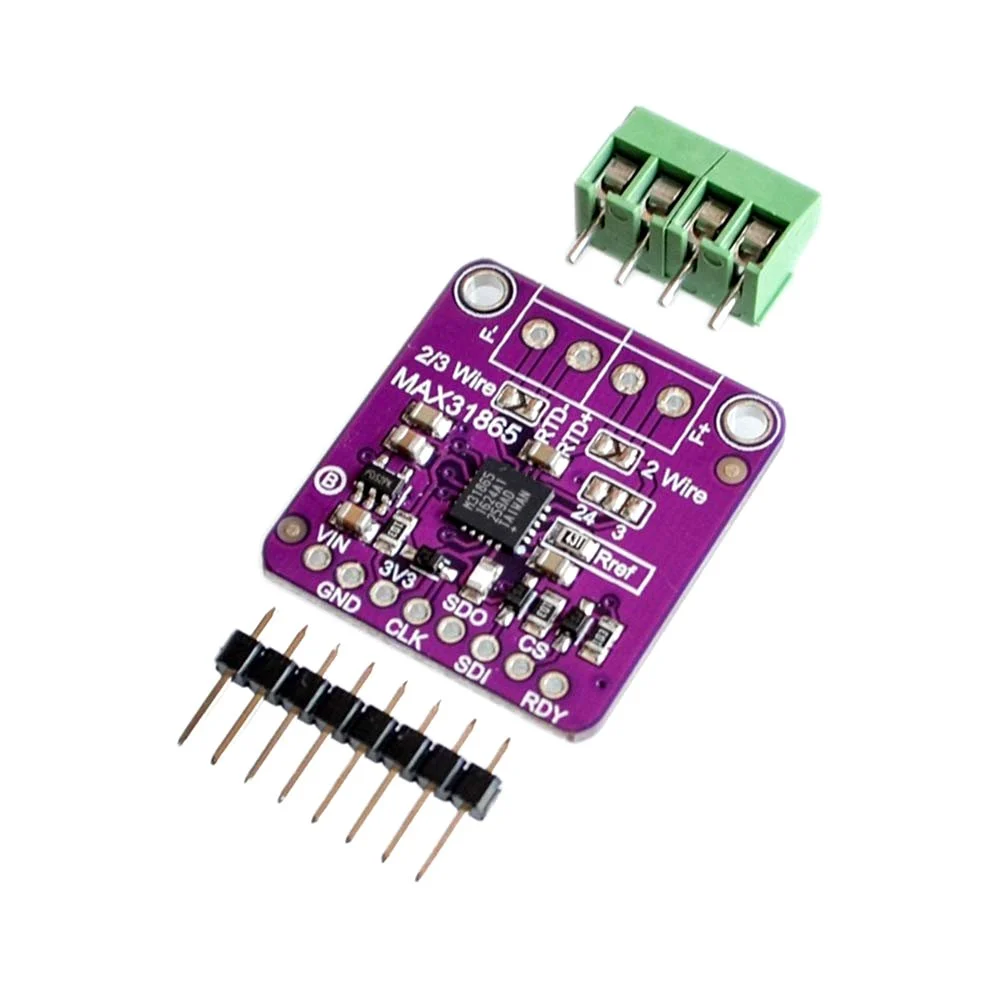

Module de détecteur de température MAX31865 PT100-PT1000

UGS : DAR-02-T50

En stock

Module MAX31865 PT100 pour détection précise de température avec capteurs PT100 et PT1000. Compatible Arduino.

52,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
RTD platine · SPI · 15 bits

Module MAX31865 pour sonde PT100 / PT1000

Ce convertisseur résistance-vers-numérique exploite une sonde de température à résistance de platine (PT100 ou PT1000) avec une fidélité que ne permet aucun capteur semi-conducteur grand public. Le MAX31865 numérise la résistance de la sonde sur 15 bits et communique sur SPI.

🌡️ La précision du platine, prête à brancher

Une sonde RTD au platine voit sa résistance varier de façon très linéaire et reproductible avec la température : c’est le capteur de référence en métrologie industrielle. Encore faut-il mesurer cette résistance finement et compenser la résistance des câbles. Le MAX31865 s’en charge entièrement : il pilote la sonde, numérise sa résistance sur 15 bits, gère les montages 2, 3 ou 4 fils et détecte les défauts (court-circuit, circuit ouvert). Résultat : une lecture stable de température sur four, procédé ou banc de laboratoire, là où un DHT11 ou un LM35 atteignent vite leurs limites.

⭐ Pourquoi le MAX31865

🎯Sonde platineCompatible PT100 et PT1000, le standard de la mesure de précision.
🔢15 bitsConversion résistance-vers-numérique haute résolution.
🔗2, 3 ou 4 filsCompense la résistance du câblage pour une lecture fidèle à distance.
🚦Détection de défautSignale sonde ouverte, court-circuit ou hors plage.
⚙️Interface SPILecture rapide par Arduino, ESP32 ou Raspberry Pi.
🏭Plage étendueCouvre des procédés de basse température jusqu’à plusieurs centaines de °C.

📐 Caractéristiques clés

CircuitMAX31865 (Analog Devices)
Type de sondeRTD platine PT100 ou PT1000
Résolution15 bits
Montage2, 3 ou 4 fils (sélectionnable)
InterfaceSPI
Résistance de référence~400 Ω (PT100) ou ~4 kΩ (PT1000)
Détection de défautSonde ouverte / court-circuit / hors seuil
Alimentation logique3,3 V (vérifier la tolérance 5 V de votre module)

🔧 PT100 ou PT1000 : choisir la bonne référence

Le module se règle pour le type de sonde via sa résistance de référence : autour de 400 Ω pour une PT100 (100 Ω à 0 °C) et environ 4 kΩ pour une PT1000 (1000 Ω à 0 °C) — les modules du commerce embarquent souvent 430 Ω ou 4300 Ω. Utilisez impérativement la référence cohérente avec votre sonde, sinon la conversion sera fausse. Le montage 3 ou 4 fils est recommandé dès que la sonde est éloignée, car il annule la résistance des câbles, première source d’erreur sur une RTD.

🛠️ Où l’utiliser

Partout où la justesse de la température prime sur le coût du capteur :

🏭 Régulation de procédé industriel🔥 Four, étuve, autoclave🧪 Laboratoire et métrologie🍳 Cuisson sous vide de précision♨️ Suivi thermique de moteur / machine🎓 TP instrumentation et capteurs

🚀 Mise en œuvre en 3 étapes

1. Raccorder la sondeCâblez la PT100/PT1000 en 2, 3 ou 4 fils selon le bornier du module.
2. Relier le SPISDI, SDO, CLK, CS et alimentation 3,3 V vers le microcontrôleur.
3. Lire la températureUne bibliothèque MAX31865 renvoie la résistance puis la convertit en °C.

👤 Pour qui ?

Automaticiens et techniciensLaboratoires R&DÉcoles d’ingénieurs et ISETMakers en mesure de précision

💡 Bon à savoir

La sonde PT100/PT1000 n’est pas incluse : choisissez-la selon votre plage et votre montage (2/3/4 fils). Beaucoup de modules MAX31865 sont conçus en logique 3,3 V — vérifiez la tolérance 5 V avant de les câbler sur un Arduino UNO, au besoin via un adaptateur de niveau. Pour la meilleure justesse, privilégiez le 4 fils et une résistance de référence de précision adaptée à votre type de sonde.

🏁 En résumé

Le MAX31865 apporte la précision d’une sonde platine à n’importe quel microcontrôleur : conversion 15 bits sur SPI, support PT100 et PT1000, montage 2/3/4 fils et détection de défaut. C’est le module à choisir pour une régulation de four, un banc de laboratoire ou un TP d’instrumentation exigeant une mesure de température fiable et reproductible.

Questions fréquentes

Comment utiliser le module MAX31865 PT100 ?

Le module MAX31865 PT100 est conçu pour mesurer la température avec précision. Il se connecte facilement à un microcontrôleur comme Arduino. Il suffit de brancher les capteurs PT100 ou PT1000 au module et de suivre les instructions de votre code pour obtenir des lectures de température.

Ce module est-il compatible avec d'autres microcontrôleurs ?

Bien que le module soit principalement conçu pour Arduino, il peut également être utilisé avec d'autres microcontrôleurs compatibles SPI. Assurez-vous de vérifier la documentation de votre microcontrôleur pour les connexions et le code appropriés.

Comment installer le module MAX31865 ?

L'installation du module MAX31865 est simple. Connectez les fils des capteurs PT100 ou PT1000 aux bornes appropriées du module. Ensuite, reliez le module à votre microcontrôleur en suivant le schéma de connexion fourni dans la documentation. Assurez-vous de bien alimenter le module.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le module MAX31865 PT100 en Tunisie varient généralement entre 3 à 7 jours ouvrés, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.

Quelle est la garantie offerte sur ce module ?

Le module MAX31865 PT100 est couvert par une garantie de 12 mois contre les défauts de fabrication. Si vous rencontrez un problème, veuillez nous contacter pour un échange ou un remboursement selon les conditions de garantie.

Quelles sont les différences entre le MAX31865 et d'autres modules de détection de température ?

Le MAX31865 se distingue par sa capacité à utiliser à la fois des capteurs PT100 et PT1000, offrant une grande précision et une large plage de température. D'autres modules peuvent ne pas supporter ces types de capteurs ou offrir une précision inférieure.

Ce module nécessite-t-il des composants supplémentaires pour fonctionner ?

Pour faire fonctionner le module MAX31865, vous aurez besoin d'un microcontrôleur compatible et des capteurs PT100 ou PT1000. En fonction de votre projet, d'autres composants comme des résistances ou des câbles de connexion peuvent être nécessaires.

Comment utiliser le module de détecteur de température MAX31865 PT100-PT1000

⏱ Temps total : 15 min

Outils nécessaires : Arduino, Câbles de connexion, Ordinateur
Fournitures : Module MAX31865, Capteur PT100 ou PT1000, Alimentation
  1. 1
    Étape 1 : Rassembler le matériel

    Avant de commencer, assurez-vous d'avoir tous les éléments nécessaires : le module MAX31865, un capteur PT100 ou PT1000, un Arduino, des câbles de connexion et un ordinateur pour la programmation.

  2. 2
    Étape 2 : Connexion du module

    Connectez le module MAX31865 à l'Arduino en utilisant les broches appropriées. Les broches MISO, MOSI, SCK et CS du module doivent être reliées aux broches correspondantes de l'Arduino. Assurez-vous également de connecter l'alimentation.

  3. 3
    Étape 3 : Installer la bibliothèque

    Ouvrez l'IDE Arduino sur votre ordinateur. Allez dans le menu 'Sketch', puis 'Include Library', et sélectionnez 'Manage Libraries'. Recherchez 'Adafruit MAX31865' et installez la bibliothèque pour faciliter la communication avec le module.

  4. 4
    Étape 4 : Charger le code d'exemple

    Dans l'IDE Arduino, allez dans 'File', puis 'Examples', et sélectionnez 'Adafruit MAX31865' pour ouvrir un exemple de code. Cela vous permettra de tester rapidement le module et de vérifier qu'il fonctionne correctement.

  5. 5
    Étape 5 : Téléverser le code

    Vérifiez que votre Arduino est connecté à l'ordinateur. Cliquez sur le bouton 'Téléverser' dans l'IDE Arduino pour charger le code d'exemple sur votre Arduino. Assurez-vous qu'il n'y a pas d'erreurs pendant le téléversement.

  6. 6
    Étape 6 : Ouvrir le moniteur série

    Après le téléversement, ouvrez le moniteur série dans l'IDE Arduino en cliquant sur l'icône correspondante. Vous devriez voir les valeurs de température affichées, indiquant que le module fonctionne correctement avec le capteur.

  7. 7
    Étape 7 : Tester avec différentes températures

    Pour valider le fonctionnement du module, testez-le avec différentes températures. Vous pouvez plonger le capteur dans de l'eau chaude ou froide et observer les variations de température affichées dans le moniteur série.

Poids0,015 kg
