Module de contrôle de charge de batterie XHM602
En stock
Module de contrôle de charge XHM602, tension 6-30V, courant 3A. Solution fiable pour la gestion efficace des batteries dans vos projets électroniques.
Protection batterie · Relais secteur intégré
XHM602 : coupe et relance automatiquement l’alimentation secteur de votre chargeur selon la tension batterie
Ce module ne charge pas directement la batterie : il surveille sa tension et pilote, via un relais interne, l’alimentation secteur d’un chargeur externe — coupure à pleine charge, remise en route sous le seuil bas réglé.
🔌 Un contrôleur de seuils, pas un chargeur

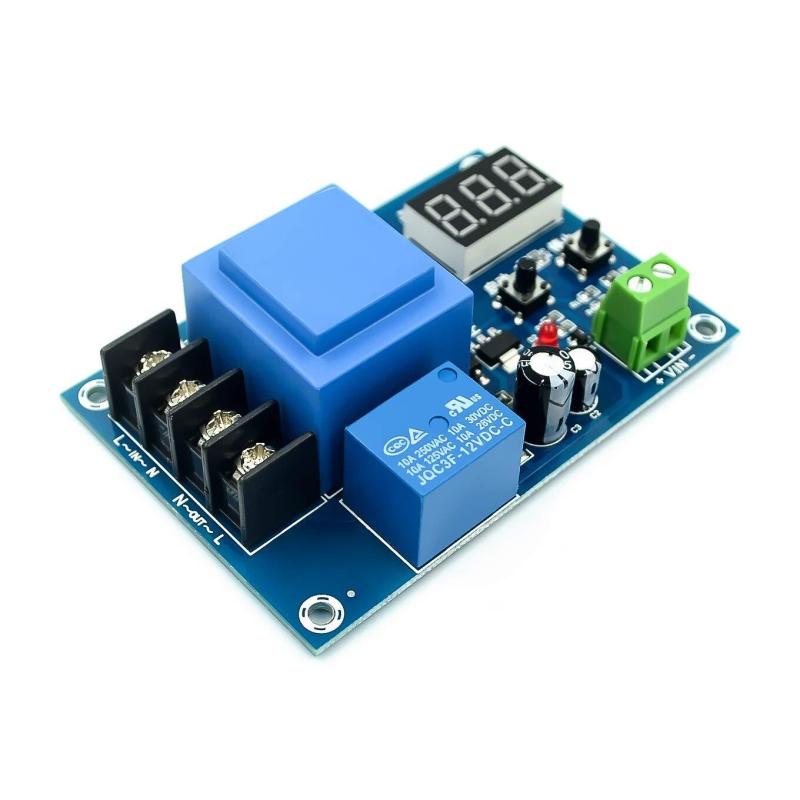

Le XHM602 associe un transformateur basse tension, un relais de puissance et un afficheur 3 digits pour former un contrôleur de charge à seuils. Câblé en amont d’un chargeur de batterie externe sur le secteur, il mesure en continu la tension de la batterie raccordée sur ses bornes de détection et commande le relais : il coupe l’alimentation du chargeur lorsque la tension haute réglée est atteinte, et la rétablit lorsque la tension redescend sous le seuil bas — évitant surcharge et décharge profonde sur les batteries plomb ou Li-ion d’un système 12V/24V courant.
⭐ Pourquoi ce module
📐 Caractéristiques clés
🆚 Contrôleur de seuils vs chargeur régulé
Un chargeur régulé gère lui-même les phases de charge (courant constant, tension constante, floating). Le XHM602 ne remplace pas cette électronique : il ajoute une coupure secteur en tout-ou-rien pilotée par la tension batterie, en amont d’un chargeur existant. Il convient donc en complément d’un chargeur simple non régulé, pour limiter les risques de surcharge prolongée — plutôt qu’en remplacement d’un chargeur intelligent déjà équipé de sa propre régulation.
🛠️ Ce que vous pouvez réaliser
Un module de protection pour tout système de charge de batterie relié au secteur.
🚀 Démarrer en 3 étapes
👤 Pour qui ?
⚠️ Bon à savoir — sécurité électrique
🏁 En résumé
Avec son relais secteur 10A, son affichage précis au dixième de volt et ses seuils réglables, le XHM602 ajoute une protection automatique contre la surcharge à tout système de charge de batterie existant — un module de sécurité électrotechnique, à câbler avec les précautions dues au secteur.
Questions fréquentes
Comment utiliser le module de contrôle de charge XHM602 ?
Le module XHM602 est conçu pour gérer la charge des batteries dans des projets électroniques. Il fonctionne avec une tension d'entrée de 6 à 30V et un courant maximal de 3A. Connectez-le entre votre source d'alimentation et la batterie pour réguler la charge et prolonger sa durée de vie.
Ce module est-il compatible avec toutes les batteries ?
Le XHM602 est compatible avec la plupart des batteries au plomb et lithium qui fonctionnent dans la plage de tension de 6 à 30V. Assurez-vous de vérifier les spécifications de votre batterie pour garantir une utilisation optimale.
Comment installer le module de contrôle de charge XHM602 ?
Pour installer le module, connectez les bornes d'entrée à votre source d'alimentation et les bornes de sortie à votre batterie. Assurez-vous de respecter la polarité et de bien fixer les connexions pour éviter tout court-circuit.
Quels sont les délais de livraison en Tunisie ?
La livraison en Tunisie prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous garantir une réception dans les meilleurs délais.
Le module XHM602 est-il garanti ?
Oui, le module de contrôle de charge XHM602 est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise utilisation.
Quelles sont les différences entre le XHM602 et d'autres modules de contrôle de charge ?
Le XHM602 se distingue par sa plage de tension de 6 à 30V et son courant de 3A, ce qui le rend adapté à une large gamme d'applications. D'autres modules peuvent avoir des spécifications différentes, comme une capacité de courant plus élevée ou des fonctionnalités supplémentaires, mais le XHM602 offre un excellent rapport qualité-prix pour des projets standards.
Comment installer le module de contrôle de charge de batterie XHM602
-
1Préparation du matériel
Rassemblez tous les outils et fournitures nécessaires pour l'installation. Assurez-vous d'avoir un tournevis, un multimètre, des câbles de connexion, une batterie compatible et une source d'alimentation. Vérifiez que le module XHM602 est en bon état.
-
2Identification des bornes
Examinez le module XHM602 pour identifier les bornes d'entrée et de sortie. Les bornes sont généralement marquées avec des symboles '+' et '-' pour l'alimentation et la batterie. Prenez note de la polarité pour éviter toute erreur de connexion.
-
3Connexion de la batterie
Connectez la batterie aux bornes appropriées du module XHM602. Assurez-vous que la connexion est solide et que la polarité est respectée. Utilisez des câbles de connexion de bonne qualité pour éviter toute perte de courant.
-
4Connexion de la source d'alimentation
Connectez la source d'alimentation aux bornes d'entrée du module. Vérifiez à nouveau la polarité avant de brancher. La tension de la source d'alimentation doit être comprise entre 6V et 30V pour être compatible avec le module.
-
5Vérification des connexions
Avant de mettre sous tension, utilisez un multimètre pour vérifier les connexions. Assurez-vous qu'il n'y a pas de court-circuit et que les tensions aux bornes sont correctes. Cela garantira un fonctionnement sûr du module.
-
6Mise sous tension
Allumez la source d'alimentation pour mettre le module XHM602 sous tension. Observez les indicateurs LED sur le module pour vérifier son bon fonctionnement. Les LED devraient indiquer l'état de charge de la batterie.
-
7Test de fonctionnement
Effectuez un test de fonctionnement en surveillant la charge de la batterie. Assurez-vous que le module régule correctement la charge et que la batterie se charge sans surchauffe. Vérifiez régulièrement les connexions et l'état du module.
| Poids | 0,02 kg |
|---|
