Module commutateur impact YL-99 5V, SKU DCD-01-C83, dimensions réduites

UGS : DCD-01-C83

Disponible sur commande

Module commutateur impact YL-99 5V, dimensions réduites, détection précise. Parfait pour projets électroniques exigeants.

6,000 TND

Disponible sur commande

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Interrupteur de choc · 3,3-5 V

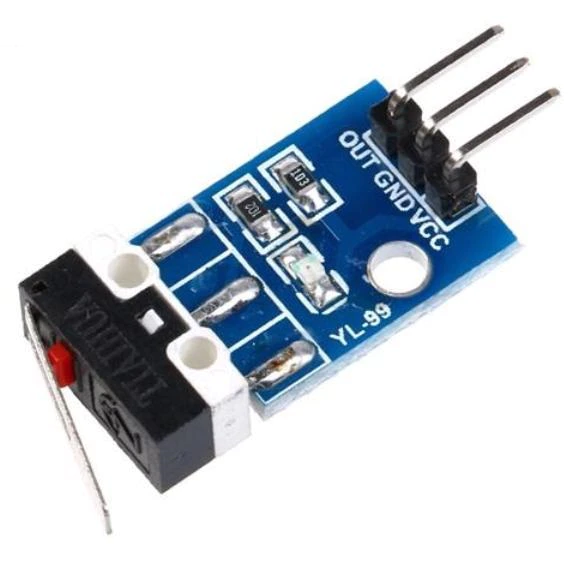

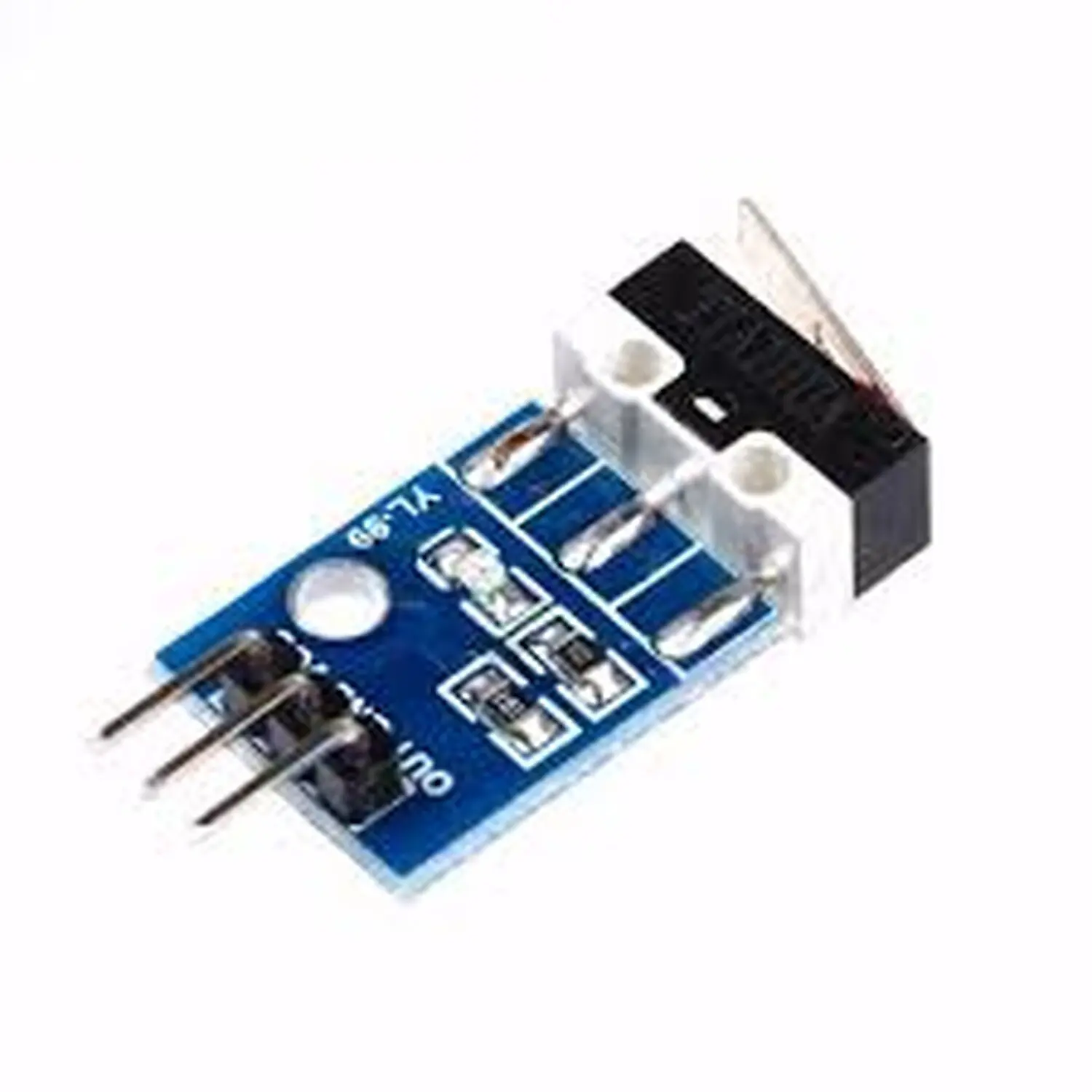

Module interrupteur de choc YL-99 — détection mécanique par levier

Un micro-interrupteur à levier qui bascule une sortie logique lors d’un choc, pour déclencher facilement une action sur Arduino, ESP32 ou tout microcontrôleur.

📡 Présentation

Le YL-99 embarque un micro-interrupteur mécanique à levier : au repos, sa sortie reste à l’état HAUT grâce à une résistance de tirage intégrée ; dès qu’un choc ou une secousse suffisante actionne le levier, la sortie bascule à l’état BAS et la LED du module s’allume. C’est un détecteur tout-ou-rien, simple et fiable, pensé pour piloter directement une entrée numérique de microcontrôleur — pas un relais de puissance.

⭐ Pourquoi ce module

🔀Sortie numérique directeSignal HAUT/BAS exploitable immédiatement par digitalRead(), sans circuit externe.
💡LED de détectionUn voyant s’allume à chaque déclenchement, pratique pour valider le montage sans code.
🔌3 broches simplesVCC, GND, OUT au pas standard 2,54 mm, câblage immédiat sur breadboard.
⚡Alimentation logique 3,3-5 VCompatible directement avec Arduino (5 V) comme avec ESP32/ESP8266 (3,3 V).

📐 Caractéristiques

Principe de détectionMicro-interrupteur mécanique à levier
Alimentation3,3 – 5 V
SortieNumérique (TOR), HAUT au repos
Résistance de tirage10 kΩ intégrée
Interface3 broches — VCC / GND / OUT
IndicateurLED de déclenchement
FixationTrou de montage M3
CompatibilitéArduino, ESP32, ESP8266, Raspberry Pi

⚖️ Interrupteur mécanique, pas un capteur gradué

Le YL-99 donne une information binaire : choc détecté ou non, sans mesure d’intensité ni de fréquence. Pour une analyse fine de vibrations (amplitude, fréquence), il faut un capteur piézoélectrique ou un accéléromètre. Le YL-99, lui, se distingue par sa simplicité : un seuil mécanique fixe déclenché par le levier, idéal pour une détection de choc fiable et immédiate, sans réglage ni calibration.

🛠️ Usages courants

Un déclencheur binaire simple pour tout projet réagissant à un choc ou une secousse :

🤖 Détection de collision en robotique🚨 Alarme anti-choc simple🎮 Objets interactifs🎓 TP microcontrôleurs

🚀 Prise en main

CâblerVCC et GND sur l’alimentation logique, OUT sur une entrée numérique.
Lire l’étatdigitalRead() renvoie HAUT au repos, BAS lors d’un choc.
FiltrerAjouter un anti-rebond logiciel pour éviter les détections multiples d’un même choc.

👤 Pour qui ?

ÉtudiantsMakersEnseignantsAmateurs de robotique

💡 Bon à savoir

Ce module est un capteur logique, pas un relais : il ne pilote jamais directement une charge secteur (pompe, moteur puissant, éclairage). Il fournit uniquement un signal bas niveau à un microcontrôleur, qui peut ensuite commander un relais ou un transistor si une charge doit être activée. Le seuil de déclenchement est fixé mécaniquement et n’est pas réglable.

🏁 En résumé

Simple, immédiat et sans calibration, le YL-99 est le bon choix pour détecter un choc et déclencher une action logicielle sur microcontrôleur — pas pour mesurer une vibration ni pour commuter une charge électrique.

Questions fréquentes

Quel est l'usage principal du module commutateur impact YL-99 5V ?

Le module commutateur impact YL-99 5V est conçu pour des projets électroniques nécessitant une détection précise. Il est idéal pour des applications telles que l'automatisation, les systèmes de contrôle et les dispositifs interactifs.

Ce module est-il compatible avec d'autres composants électroniques ?

Oui, le module YL-99 5V est compatible avec de nombreux microcontrôleurs et cartes de développement, ce qui le rend polyvalent pour divers projets électroniques.

Comment installer le module commutateur YL-99 ?

L'installation du module YL-99 est simple. Il suffit de le connecter aux broches appropriées de votre circuit, en respectant les polarités. Consultez la documentation fournie pour des instructions détaillées.

Quels sont les délais de livraison pour ce produit en Tunisie ?

La livraison du module commutateur YL-99 en Tunisie est généralement rapide, avec un délai de 3 à 7 jours ouvrables selon votre localisation. Les frais de livraison peuvent varier.

Le module YL-99 est-il garanti ?

Oui, le module commutateur YL-99 est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre le YL-99 et d'autres modules similaires ?

Le module YL-99 se distingue par ses dimensions réduites et sa détection précise, ce qui le rend particulièrement adapté aux projets où l'espace est limité et où une grande précision est requise.

Peut-on utiliser le module YL-99 pour des applications extérieures ?

Le module YL-99 est principalement conçu pour un usage intérieur. Pour des applications extérieures, il est recommandé de le protéger contre l'humidité et les intempéries.

Comment utiliser le module commutateur impact YL-99 5V

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir tous les composants nécessaires à portée de main, y compris le module commutateur YL-99, une source d'alimentation 5V, et des fils de connexion. Vérifiez également que votre espace de travail est propre et bien éclairé.

  2. 2
    Identification des broches

    Examinez le module YL-99 pour identifier les différentes broches. Généralement, vous trouverez des broches pour l'alimentation (VCC et GND) ainsi qu'une ou plusieurs broches de signal. Consultez la documentation technique du module pour confirmer les fonctions de chaque broche.

  3. 3
    Connexion de l'alimentation

    Connectez la broche VCC du module à votre source d'alimentation 5V. Assurez-vous que la connexion est solide pour éviter toute interruption. Ensuite, reliez la broche GND à la masse de votre circuit. Cela est essentiel pour le bon fonctionnement du module.

  4. 4
    Branchement des dispositifs de contrôle

    Si vous souhaitez contrôler un appareil externe avec le module, connectez la broche de signal à l'entrée de commande de l'appareil. Cela pourrait être un relais, un moteur, ou tout autre dispositif que vous souhaitez activer. Assurez-vous que les connexions sont correctes.

  5. 5
    Test de fonctionnement

    Avant de finaliser l'installation, effectuez un test de fonctionnement. Alimentez le module et vérifiez si le signal est correctement transmis à l'appareil connecté. Utilisez un multimètre pour vérifier les tensions si nécessaire. Assurez-vous que tout fonctionne comme prévu.

  6. 6
    Fixation et protection

    Une fois que vous avez confirmé que le module fonctionne correctement, fixez-le solidement dans votre projet. Utilisez des vis ou un support approprié pour éviter tout mouvement. Pensez également à protéger le module des éléments extérieurs, comme la poussière ou l'humidité.

  7. 7
    Documentation et suivi

    Enfin, documentez votre installation en prenant des notes sur les connexions et les tests effectués. Cela vous sera utile pour d'éventuelles modifications ou dépannages futurs. Gardez également la documentation technique du module à portée de main.

Poids0,02 kg
