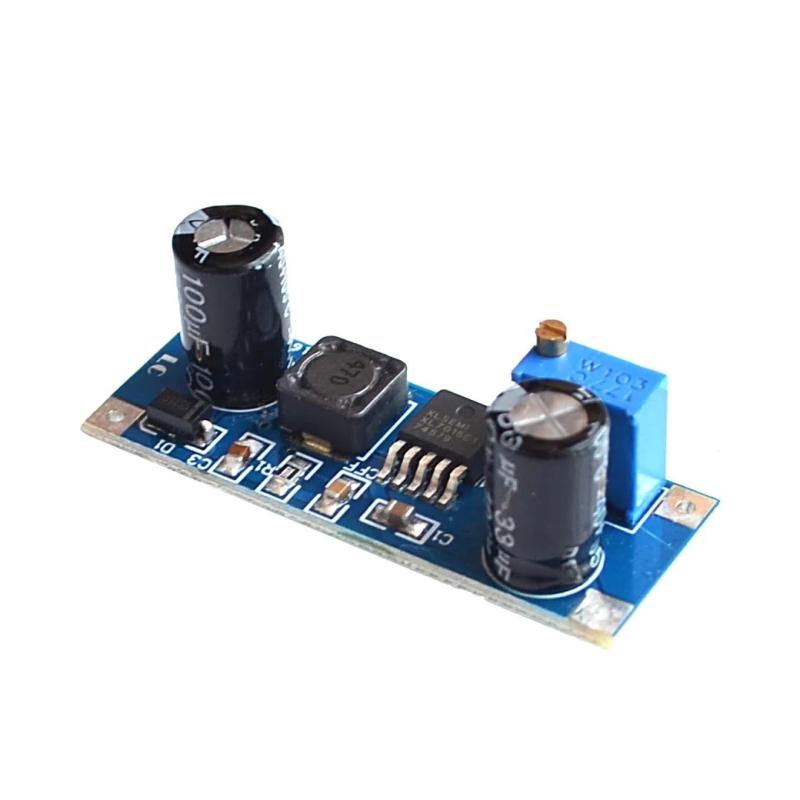

Module d’alim abaisseur XL7015 DC-DC Vin=5V-80V

UGS : DAR-01-F28

En stock

Module d’alimentation abaisseur XL7015 DC-DC, entrée 5V-80V. Parfait pour réguler la tension dans vos projets électroniques. Compact et efficace.

12,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

DC-DC · Entrée 5-80V → Sortie 5-20V réglable

Convertisseur abaisseur XL7015 : large plage d’entrée pour alimentation auxiliaire

Basé sur le circuit XLSEMI XL7015, ce module réduit une tension continue élevée (jusqu’à 80V) vers une sortie réglable de 5 à 20V, pour un courant de sortie maximal de 0,8A — idéal pour alimenter un microcontrôleur ou un circuit logique depuis une source haute tension.

🔧 Une brique d’alimentation auxiliaire, pas un convertisseur de puissance

Le XL7015 est un circuit convertisseur abaisseur (buck) à découpage fabriqué par XLSEMI, ici intégré sur un petit module prêt à l’emploi. Sa plage d’entrée large (5 à 80V) permet de l’alimenter directement depuis une batterie 12V/24V/48V, un rail d’éclairage LED ou toute source continue variable, pour fournir une tension régulée et réglable entre 5 et 20V. Sa faible consommation de repos et son courant de sortie limité à 0,8A en font une brique d’alimentation auxiliaire — pour de l’électronique de commande, pas pour de la puissance.

⭐ Pourquoi ce module

🔵Circuit XL7015Buck à découpage XLSEMI, fréquence de commutation 150 kHz.
📥Entrée large plage5 à 80V DC, adapté aux rails haute tension.
📤Sortie réglable5 à 20V DC en continu, via potentiomètre.
⚙️0,8A en sortieCourant maximal dimensionné pour de l’électronique de commande.
📈Rendement jusqu’à 85%Bon compromis efficacité/coût pour un usage auxiliaire.
🛡️Protections intégréesSurchauffe, court-circuit, surintensité.

📐 Caractéristiques clés

CircuitXLSEMI XL7015 (buck DC-DC)
Tension d’entrée5 – 80 V DC
Tension de sortie5 – 20 V DC réglable
Courant de sortie max0,8 A
Fréquence de commutation150 kHz
RendementJusqu’à 85%
ProtectionsSurchauffe, surintensité, court-circuit
RéglagePotentiomètre multitours en sortie

🆚 Pourquoi pas un buck classique 5V/12V ?

Les régulateurs abaisseurs grand public acceptent rarement plus de 36-40V en entrée. Le XL7015 est conçu pour les rails haute tension jusqu’à 80V, ce qui permet de l’alimenter directement depuis une batterie 48V, un variateur ou une ligne LED sans étage de conversion intermédiaire — au prix d’un courant de sortie volontairement limité à 0,8A, suffisant pour un microcontrôleur, un capteur ou un petit relais, mais pas pour un moteur ou une charge de puissance.

🛠️ Ce que vous pouvez réaliser

Un module pensé pour dériver une alimentation basse tension propre à partir d’un rail haute tension existant.

🔋 Alimentation MCU depuis batterie 24V/48V⚡ Étage auxiliaire dans un système de puissance📟 Alimentation capteurs/relais🔬 Bancs d’essai tension variable🚗 BMS auxiliaire (véhicules électriques)💡 Alimentation carte de contrôle LED

🚀 Démarrer en 3 étapes

RéglageAjuster le potentiomètre pour obtenir la tension de sortie souhaitée, sortie à vide.
CâblageRespecter la polarité Vin/Vout, vérifier que le courant de charge reste sous 0,8A.
Mise en serviceConnecter la charge finale et vérifier la stabilité de la tension en fonctionnement.

👤 Pour qui ?

Étudiants et enseignants électroniqueMakers (batteries haute tension)Intégrateurs systèmes basse consoPrototypage IoT/embarqué

💡 Bon à savoir

Avec un courant de sortie maximal de 0,8A, ce module est dimensionné pour de l’alimentation auxiliaire (microcontrôleur, capteurs, petit relais) et non pour des charges de puissance (moteur, servo, forte charge résistive). Si votre application dépasse 0,8A, prévoyez un convertisseur de plus forte capacité en aval, ou réservez le XL7015 exclusivement à l’étage logique de votre montage.

🏁 En résumé

Avec sa plage d’entrée 5-80V et sa sortie réglable 5-20V, le XL7015 comble un besoin précis : dériver une alimentation basse tension stable à partir d’un rail haute tension, pour l’électronique de commande d’un système plus large — pas pour alimenter la puissance elle-même.

Questions fréquentes

Quel est l'usage principal du module XL7015 ?

Le module XL7015 est conçu pour abaisser la tension d'entrée entre 5V et 80V à une tension de sortie stable, ce qui le rend idéal pour divers projets électroniques nécessitant une régulation de tension.

Ce module est-il compatible avec tous les types de projets électroniques ?

Oui, le module XL7015 est compatible avec une large gamme de projets électroniques, notamment les circuits alimentés par batterie, les systèmes d'éclairage LED et d'autres applications nécessitant une tension régulée.

Comment installer le module XL7015 ?

L'installation du module XL7015 est simple. Connectez les fils d'entrée à votre source de tension et les fils de sortie à votre circuit. Assurez-vous de respecter la polarité et les spécifications de tension.

Quel est le délai de livraison pour ce produit en Tunisie ?

La livraison en Tunisie prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons d'expédier les commandes rapidement.

Ce module est-il garanti ?

Oui, le module XL7015 est couvert par une garantie de 12 mois contre tout défaut de fabrication. Conservez votre preuve d'achat pour bénéficier de la garantie.

Quelles sont les différences entre le XL7015 et d'autres modules abaisseurs ?

Le XL7015 se distingue par sa large plage de tension d'entrée (5V à 80V) et sa compacité. Il offre également une efficacité élevée, ce qui le rend adapté pour des applications nécessitant une régulation précise.

Peut-on utiliser le module XL7015 pour des applications en extérieur ?

Le module XL7015 est conçu pour un usage en intérieur. Pour des applications en extérieur, il est recommandé de le protéger contre l'humidité et les intempéries.

Comment utiliser le module d'alimentation abaisseur XL7015

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Fils de connexion, Alimentation DC, Charge à tester
  1. 1
    Étape 1 : Préparation de l'alimentation

    Assurez-vous que votre alimentation DC est prête à être utilisée. Vérifiez que la tension d'entrée est comprise entre 5V et 80V. Débranchez l'alimentation avant de procéder à toute connexion.

  2. 2
    Étape 2 : Connexion de l'alimentation

    Connectez les fils de votre alimentation DC aux bornes d'entrée du module XL7015. Assurez-vous de respecter la polarité : le fil positif (+) sur la borne positive et le fil négatif (-) sur la borne négative.

  3. 3
    Étape 3 : Réglage de la tension de sortie

    Avant de connecter votre charge, utilisez un tournevis pour ajuster le potentiomètre sur le module. Mesurez la tension de sortie avec un multimètre et réglez-la à la valeur souhaitée.

  4. 4
    Étape 4 : Connexion de la charge

    Une fois la tension de sortie réglée, connectez votre charge aux bornes de sortie du module XL7015. Vérifiez à nouveau la polarité pour éviter tout dommage.

  5. 5
    Étape 5 : Mise sous tension

    Rebranchez l'alimentation DC et allumez-la. Surveillez le module et la charge pour vous assurer qu'ils fonctionnent correctement sans surchauffe.

  6. 6
    Étape 6 : Vérification finale

    Utilisez le multimètre pour vérifier que la tension de sortie est stable et conforme à vos réglages. Assurez-vous que le module ne chauffe pas excessivement.

  7. 7
    Étape 7 : Utilisation dans votre projet

    Une fois que tout est vérifié et fonctionnel, intégrez le module dans votre projet électronique. Assurez-vous de le fixer correctement pour éviter tout mouvement.
