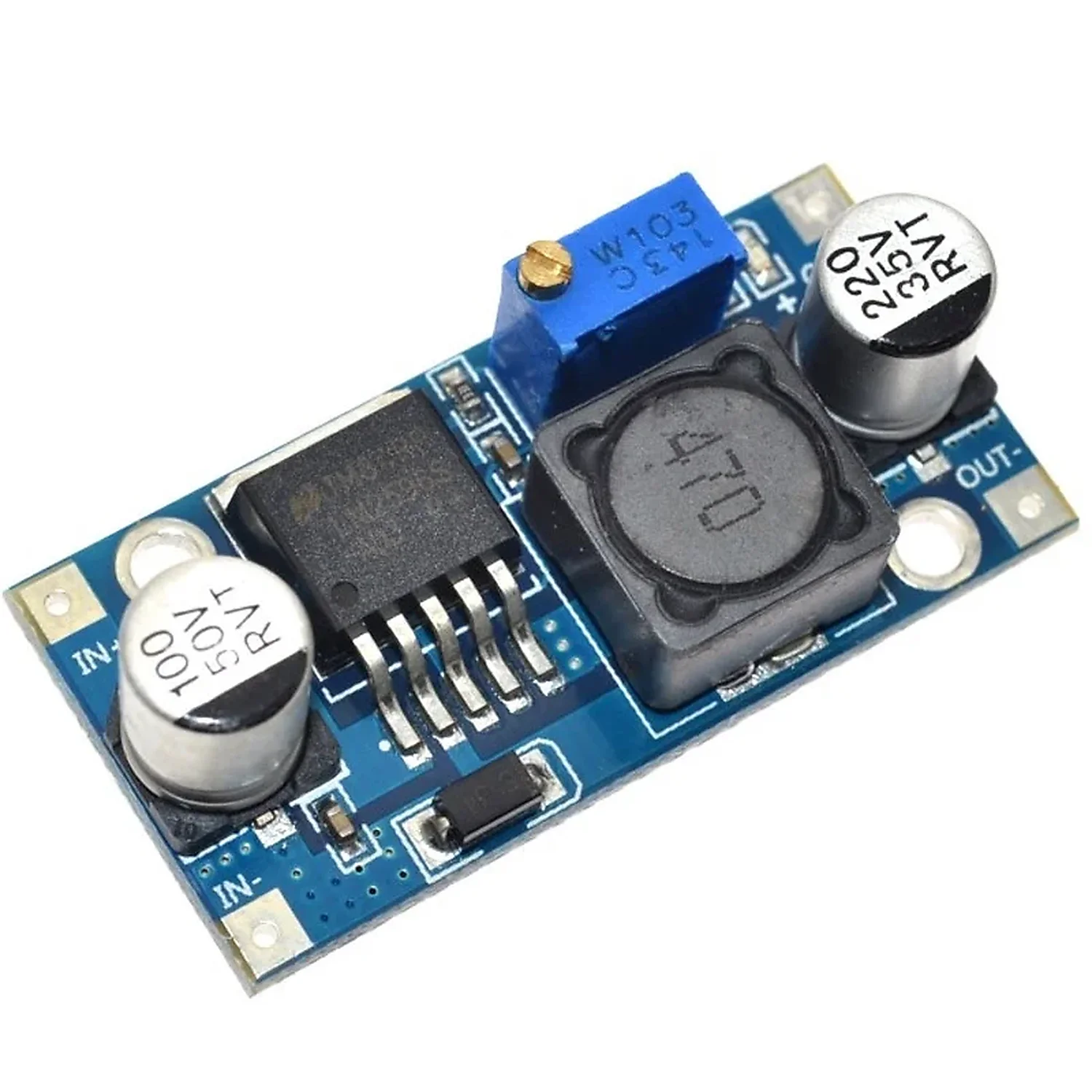

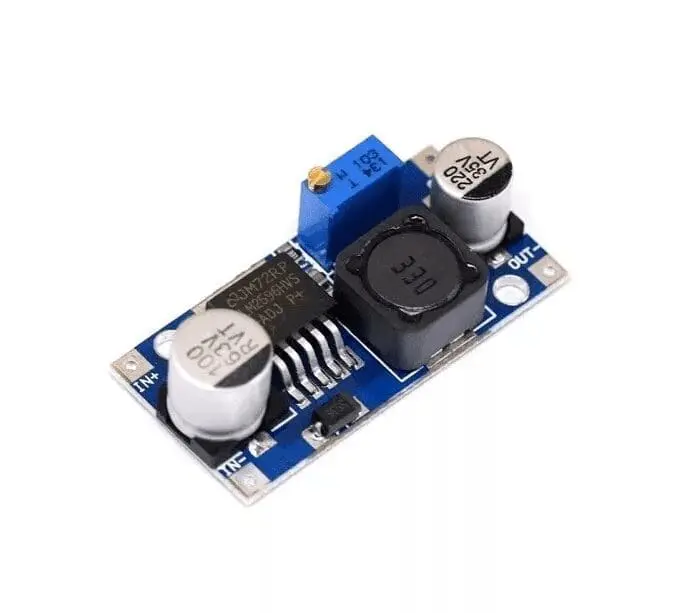

Module abaisseur de tension réglable 48V LM2596HVS Vin:4,5-50V vers Vout:3-35Vdc 3A 15w

UGS : DAR-01-F07

En stock (peut être commandé)

Module abaisseur de tension 48V LM2596HVS pour régulation efficace de 4,5V à 50V, idéal pour projets électroniques exigeants.

6,500 TND

En stock (peut être commandé)

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
LM2596HVS · abaisseur · 4,5-50 V → 3-35 V · 3 A

Abaissez n’importe quelle tension à la valeur voulue, jusqu’à 3 A

Ce module abaisseur (buck) LM2596HVS convertit une tension d’entrée élevée (jusqu’à 50 V) en une sortie réglable de 3 à 35 V, avec un rendement jusqu’à 92 % — la brique d’alimentation de tous vos montages.

🔋 Présentation

La version « HV » du célèbre LM2596 accepte une entrée jusqu’à 50 V, idéale pour alimenter une carte 5 V depuis une batterie 12/24 V ou un panneau solaire. Réglez la sortie au tournevis via le potentiomètre, mesurez au multimètre, et vous obtenez une tension stable jusqu’à 3 A. Indispensable dès qu’il faut adapter une alimentation à un circuit.

⭐ Pourquoi le LM2596HVS

⚡Entrée jusqu’à 50 VBatteries 12/24 V, solaire.
🎚️Sortie réglable3 à 35 V au potentiomètre.
🔌Jusqu’à 3 ADe quoi alimenter cartes et capteurs.
📈~92 % de rendementPeu de pertes, peu de chaleur.
🤏CompactSe loge dans tout boîtier.
💸ÉconomiqueLa régulation à petit prix.

📐 Caractéristiques clés

RégulateurLM2596HVS (buck)
Entrée4,5 – 50 V
Sortie3 – 35 V réglable
Courantjusqu’à 3 A (15 W)
Rendementjusqu’à 92 %

🛠️ Usages typiques

🔋 Alim 5 V depuis 12 V☀️ Solaire🤖 Robotique🚗 Embarqué véhicule💡 Bandes LED🔌 Bancs de test

👤 Pour qui ?

MakersSolaire DIYÉtudiantsRobotique

💡 Bon à savoir

Réglez la sortie À VIDE au multimètre avant de brancher la charge (le potentiomètre fait plusieurs tours). Au-delà de ~2 A, un dissipateur est conseillé. C’est un abaisseur (buck) : la sortie est toujours inférieure à l’entrée — pour élever la tension, voir les modules boost (XL6009, MT3608).

🏁 En résumé

Polyvalent et robuste, le module abaisseur LM2596HVS adapte une tension élevée à vos circuits jusqu’à 3 A. La brique d’alimentation réglable de référence, disponible en Tunisie.

Questions fréquentes

Quel est l'usage principal de ce module abaisseur de tension ?

Ce module est conçu pour abaisser une tension d'entrée de 4,5V à 50V vers une tension de sortie réglable de 3V à 35V. Il est idéal pour des projets électroniques nécessitant une régulation de tension précise, comme l'alimentation de circuits intégrés ou de capteurs.

Ce module est-il compatible avec toutes les alimentations ?

Oui, ce module est compatible avec une large gamme d'alimentations, tant que la tension d'entrée se situe entre 4,5V et 50V. Assurez-vous simplement que la tension de sortie requise pour votre projet ne dépasse pas 35V.

Comment installer ce module dans un projet électronique ?

L'installation est simple. Connectez la source d'alimentation à l'entrée du module en respectant la polarité, puis réglez la sortie à la tension désirée à l'aide du potentiomètre intégré. Assurez-vous de respecter les limites de courant pour éviter d'endommager le module.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une réception dans les meilleurs délais.

Ce produit est-il garanti ?

Oui, ce module abaisseur de tension est couvert par une garantie de 12 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une utilisation incorrecte.

Quelles sont les différences entre ce module et d'autres régulateurs de tension ?

Ce module se distingue par sa capacité à gérer une large plage de tension d'entrée (4,5V à 50V) et sa sortie réglable jusqu'à 35V. Il offre également un courant de sortie de 3A, ce qui le rend adapté pour des applications nécessitant une puissance modérée.

Peut-on utiliser ce module pour des applications en extérieur ?

Ce module est principalement conçu pour un usage en intérieur. Si vous souhaitez l'utiliser en extérieur, il est conseillé de le protéger contre l'humidité et les intempéries pour garantir son bon fonctionnement.

Comment utiliser le module abaisseur de tension réglable 48V LM2596HVS

⏱ Temps total : 15 min

Outils nécessaires : Multimètre, Fer à souder, Fil électrique
Fournitures : Module LM2596HVS, Alimentation 48V, Charge à tester
  1. 1
    Étape 1 : Préparation de l'alimentation

    Assurez-vous que votre alimentation est débranchée. Vérifiez que la tension d'entrée est comprise entre 4,5V et 50V. Préparez les fils nécessaires pour connecter l'alimentation au module.

  2. 2
    Étape 2 : Connexion de l'alimentation au module

    Connectez le fil positif de l'alimentation à la borne Vin+ du module et le fil négatif à la borne Vin-. Assurez-vous que les connexions sont solides et bien isolées.

  3. 3
    Étape 3 : Réglage de la tension de sortie

    Avant de brancher l'alimentation, utilisez un tournevis pour ajuster le potentiomètre sur le module. Tournez-le lentement tout en mesurant la tension de sortie avec un multimètre pour obtenir la valeur souhaitée entre 3V et 35V.

  4. 4
    Étape 4 : Connexion de la charge

    Connectez la charge que vous souhaitez alimenter aux bornes Vout+ et Vout- du module. Assurez-vous que la charge est compatible avec la tension de sortie réglée.

  5. 5
    Étape 5 : Mise sous tension

    Branchez l'alimentation et vérifiez que le module fonctionne correctement. Surveillez la tension de sortie avec le multimètre pour vous assurer qu'elle reste stable et dans les limites de votre charge.

  6. 6
    Étape 6 : Test de fonctionnement

    Testez le module en utilisant votre charge. Surveillez le comportement du module et la température. Assurez-vous qu'il ne surchauffe pas et que la tension de sortie reste constante.

  7. 7
    Étape 7 : Finalisation et sécurité

    Une fois le test terminé, débranchez l'alimentation. Assurez-vous que toutes les connexions sont sécurisées et isolées pour éviter tout court-circuit. Rangez le module dans un endroit sec et sûr.

Poids0,02 kg
