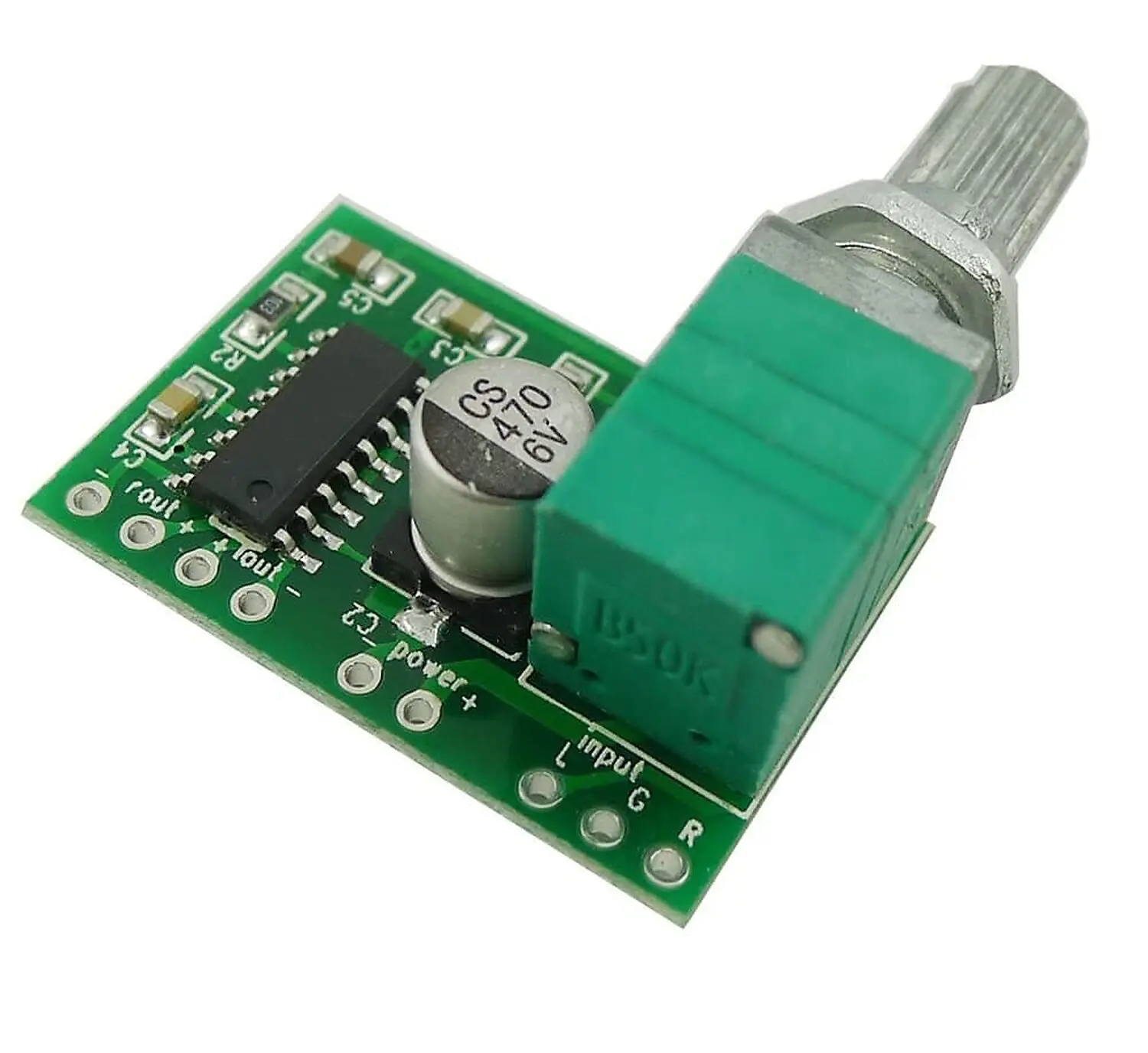

Mini carte amplificateur numérique 5V PAM8403 avec potentiomètre
En stock
Mini carte amplificateur numérique 5V PAM8403, 3W par canal, faible distorsion. Idéale pour projets audio précis et compacts.
Classe D · 2×3W
Mini amplificateur stéréo PAM8403 avec réglage de volume
Carte amplificateur de classe D sans filtre de sortie, capable de délivrer jusqu’à 3W par canal sous 4Ω à partir d’une simple alimentation 5V, avec potentiomètre de volume intégré.
🔊 Un amplificateur compact au rendement élevé
Cette carte est construite autour du PAM8403 (Diodes Incorporated), un amplificateur audio de classe D à architecture « filterless » : il attaque directement le haut-parleur sans filtre LC en sortie, ce qui réduit l’encombrement et le coût. Son rendement élevé signifie peu de pertes en chaleur, donc pas besoin de dissipateur — un atout pour l’intégrer dans un boîtier compact ou une enceinte DIY.
⭐ Pourquoi cette carte
📐 Caractéristiques clés
🛠️ Ce que vous pouvez réaliser
Un module compact pour ajouter du son amplifié à peu près n’importe quel projet :
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Une carte ampli stéréo simple, efficace et sans dissipateur, pour sonoriser un petit projet à partir d’une alimentation 5V — 3W par canal, réglage de volume intégré et câblage minimal.
Documentation et ressources
Questions fréquentes
Quel est l'usage principal de la mini carte amplificateur numérique PAM8403 ?
Cette mini carte amplificateur numérique est conçue pour des projets audio compacts et précis. Elle permet d'amplifier le son avec une puissance de 3W par canal, idéale pour des applications telles que des haut-parleurs portables ou des systèmes audio intégrés.
La carte est-elle compatible avec tous les types de haut-parleurs ?
Oui, la mini carte amplificateur PAM8403 est compatible avec la plupart des haut-parleurs de faible impédance, généralement ceux de 4 à 8 ohms. Assurez-vous que la puissance des haut-parleurs ne dépasse pas les 3W par canal pour éviter tout dommage.
Comment installer la carte amplificateur dans mon projet ?
L'installation de la carte est simple. Connectez les entrées audio aux sources sonores et les sorties aux haut-parleurs. Le potentiomètre intégré permet de régler facilement le volume. Assurez-vous de respecter la polarité des connexions pour un fonctionnement optimal.
Quels sont les délais de livraison pour ce produit en Tunisie ?
La livraison en Tunisie prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous garantir une réception dans les meilleurs délais.
Cette carte amplificateur est-elle garantie ?
Oui, la mini carte amplificateur numérique PAM8403 est couverte par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Quelles sont les différences entre le PAM8403 et d'autres amplificateurs similaires ?
Le PAM8403 se distingue par sa faible distorsion et son efficacité énergétique. Contrairement à d'autres modèles, il offre une amplification de 3W par canal tout en restant compact, ce qui le rend idéal pour des projets où l'espace est limité.
Peut-on utiliser cette carte avec une alimentation autre que 5V ?
Il est recommandé d'utiliser une alimentation de 5V pour garantir un fonctionnement optimal. Utiliser une tension supérieure pourrait endommager la carte. Assurez-vous de respecter les spécifications pour éviter tout problème.
Comment utiliser la mini carte amplificateur numérique PAM8403
-
1Préparation de l'alimentation
Connectez la carte amplificateur PAM8403 à une source d'alimentation de 5V. Assurez-vous que la polarité est correcte, le fil positif sur le terminal VCC et le fil négatif sur le terminal GND.
-
2Connexion des haut-parleurs
Branchez vos haut-parleurs aux sorties de la carte. Les bornes de sortie sont marquées avec 'L+' et 'L-' pour le canal gauche, et 'R+' et 'R-' pour le canal droit. Assurez-vous que les connexions sont sécurisées.
-
3Connexion de la source audio
Connectez la source audio (comme un smartphone ou un ordinateur) à l'entrée audio de la carte. Utilisez un câble audio approprié pour relier la sortie audio de votre appareil à l'entrée de la carte amplificateur.
-
4Réglage du volume
Utilisez le potentiomètre intégré pour régler le volume de sortie. Tournez-le lentement dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.
-
5Mise sous tension
Allumez votre source d'alimentation. Vérifiez que la carte amplificateur s'allume correctement, généralement indiquée par un voyant LED sur la carte.
-
6Test audio
Lancez un morceau de musique ou un son depuis votre source audio. Écoutez à travers les haut-parleurs pour vous assurer que le son est clair et sans distorsion.
-
7Ajustements finaux
Si nécessaire, ajustez le potentiomètre pour obtenir le niveau de volume souhaité. Assurez-vous que les connexions sont sécurisées et que le son est de bonne qualité.
| Poids | 0,03 kg |
|---|
