CNC + Laser 5.5W · GRBL
Une machine, deux technologies : fraisage CNC et gravure/découpe laser
La 3018 Pro combine une broche de fraisage 3 axes et un module laser diode 5.5W interchangeables sur le même chariot, pilotée par le firmware open-source GRBL, avec écran de contrôle et lecteur de carte SD pour un fonctionnement sans PC connecté en continu.
🛠️ Présentation

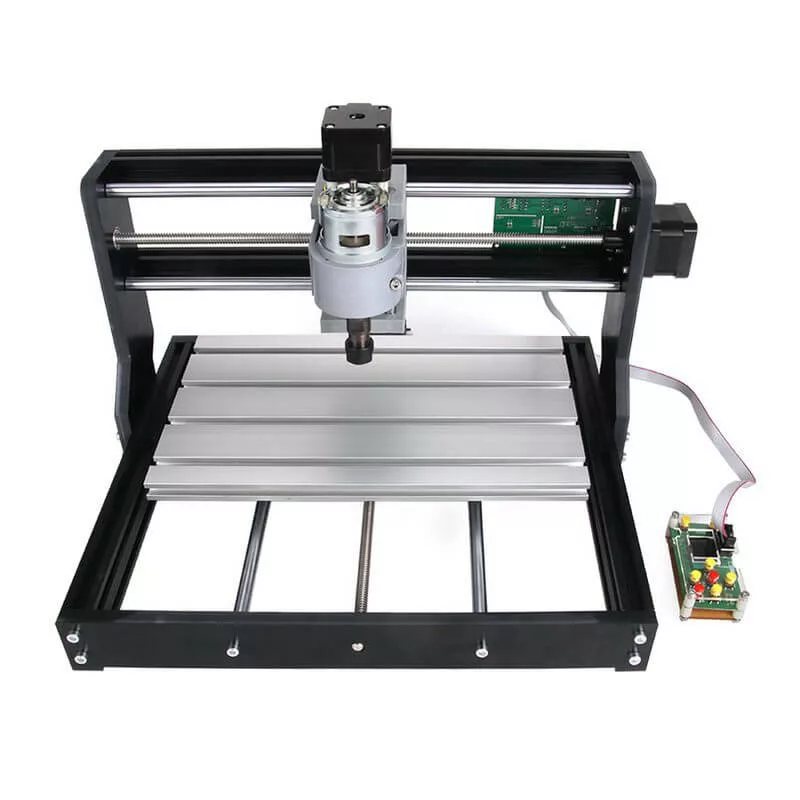

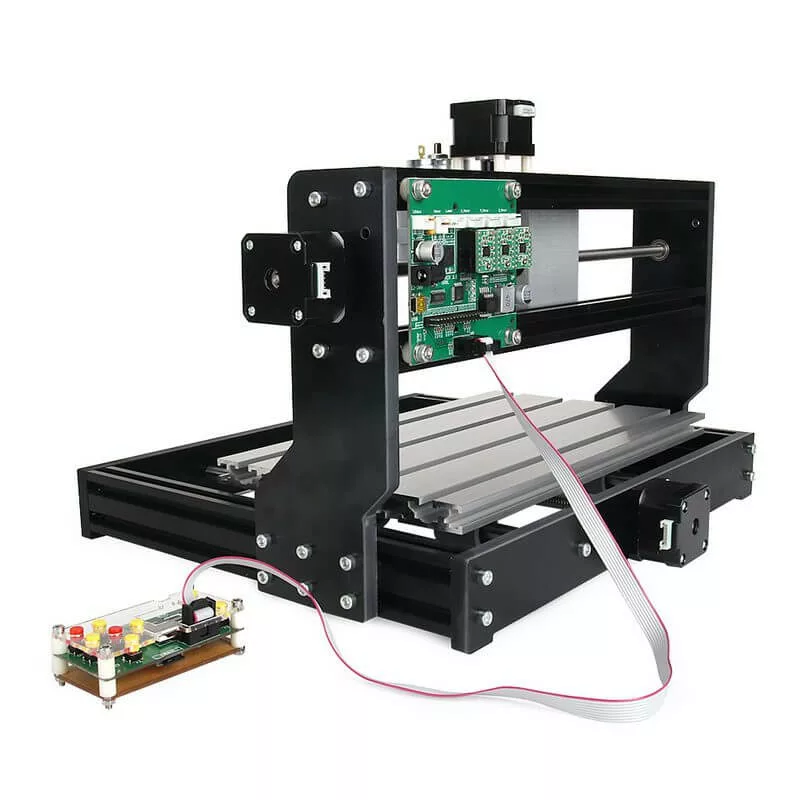

La machine gravure CNC 3018 Pro est un banc de fabrication numérique compact destiné à l’usinage léger (bois, acrylique, PCB, PVC) et, avec le module laser fourni, à la gravure ou découpe de matériaux fins par combustion. Elle s’adresse aux étudiants en génie mécanique/mécatronique, aux makers et aux ateliers de prototypage qui veulent s’initier à la fois à la CFAO/CNC classique et à la gravure laser sur une seule plateforme économique.
⭐ Pourquoi cette machine
🔀2 technologies en uneBroche de fraisage 775 et module laser 5.5W interchangeables sur le même chariot XYZ.
📐Zone de travail 300 x 180 x 45 mmFormat standard de la famille CNC 3018, suffisant pour la majorité des pièces pédagogiques et petits prototypes.
💻Firmware GRBL open-sourceCompatible avec les logiciels courants (Candle, LaserGRBL, CNCjs, UGS) pour l’envoi de G-code.
🖥️Écran + carte SDContrôleur déporté avec écran : lancement de travaux en autonomie, sans PC branché pendant l’usinage.
🥽Lunettes de protection inclusesLivrée avec lunettes filtrantes pour le module laser, en plus des forets et pinces de fixation.
🎓Support pédagogiqueUn seul poste pour enseigner à la fois usinage soustractif classique et gravure/découpe laser.
📐 Caractéristiques clés
Zone de travail utile300 x 180 x 45 mm
Axes3 (X/Y/Z), moteurs pas à pas
Broche de fraisageMoteur DC 775
Module laserDiode 450 nm, 5.5W (puissance d’entrée)
Classe laserClasse 4 (IEC/FDA)
FirmwareGRBL (open-source)
PilotageUSB (PC) ou carte SD via écran de contrôle
Matériaux fraisageBois, acrylique, PCB, PVC
Matériaux gravure laserBois, contreplaqué, carton, cuir
AlimentationAdaptateur secteur fourni
⚠️ Sécurité laser — à lire avant utilisation
Le module laser fourni avec cette machine (diode 450 nm, 5.5W en puissance d’entrée) appartient à la classe 4, la catégorie la plus élevée de danger laser : ce n’est pas un accessoire de loisir anodin, il peut provoquer des lésions oculaires irréversibles instantanées et démarrer un incendie. Ces règles ne sont pas optionnelles :
Avant toute mise sous tension du laser : porter des lunettes de protection certifiées pour la longueur d’onde 450 nm (les lunettes fournies ou un modèle équivalent — jamais des lunettes de soleil ou génériques). Ne jamais regarder le faisceau, ni directement ni après réflexion sur une surface brillante. Ne jamais laisser la machine fonctionner sans surveillance. Travailler sur une surface dégagée de tout matériau inflammable, avec un moyen d’extinction à portée de main. Ne pas graver ni découper de PVC ou de plastiques chlorés : leur combustion dégage des vapeurs toxiques. Prévoir une ventilation ou une aspiration des fumées de gravure. En contexte pédagogique, une formation/encadrement préalable à l’usage est indispensable avant de laisser un étudiant utiliser le laser seul.
🔧 Fraisage ou laser : quel usage pour quoi
Le fraisage CNC enlève de la matière par contact mécanique (fraise rotative) : il convainc pour des pièces mécaniques, des moules, des PCB ou des découpes nécessitant une bonne tenue dimensionnelle sur des matériaux plus épais. Le laser grave ou découpe par combustion/vaporisation, sans contact ni effort mécanique : il est plus rapide pour la gravure de surface, la découpe de matériaux fins (bois, carton) et les finitions esthétiques, mais reste limité en épaisseur et en matériaux compatibles. Disposer des deux sur un même chariot permet de comparer concrètement ces deux familles de fabrication numérique dans un cadre d’apprentissage.
🛠️ Usages
Une machine pensée pour l’apprentissage de la fabrication numérique et le prototypage léger :
🔩 Usinage de prototypes🪵 Gravure sur bois🔌 Fraisage de PCB✂️ Découpe laser fine🎓 TP CFAO / FabLab🤖 Projets mécatronique
🚀 Démarrer en 3 étapes
1. Calibrer les axesAssembler, référencer le point zéro pièce et vérifier le serrage des courroies/vis avant le premier essai.
2. Charger le G-codeConnecter en USB (Candle, LaserGRBL…) ou copier le fichier sur la carte SD pour un lancement autonome via l’écran.
3. Protéger avant de graverLunettes de protection obligatoires et zone dégagée avant toute activation du module laser.
👤 Pour qui ?
Étudiants ingénierie mécaniqueÉcoles / ISET / FabLabsMakers et prototypageAteliers de formation CFAO
💡 Bon à savoir
Ce n’est pas une machine industrielle de précision micrométrique : c’est un outil d’initiation et de prototypage léger, dont la rigidité et la répétabilité restent celles d’un format compact d’entrée de gamme. Un entretien régulier (lubrification des rails, tension des courroies et de la vis, nettoyage de la lentille du laser) est nécessaire pour conserver une bonne précision. Le module laser impose une discipline de sécurité stricte (lunettes, surveillance, ventilation) qui doit être intégrée dès la prise en main, pas seulement en option.
🏁 En résumé
La CNC 3018 Pro avec module laser 5.5W offre une double initiation — usinage soustractif et gravure/découpe laser — sur une seule machine pilotée par GRBL, avec écran de contrôle autonome et lunettes de protection incluses. Un choix pertinent pour un poste de FabLab ou de TP, à condition de respecter strictement les consignes de sécurité liées à la classe 4 du laser.
