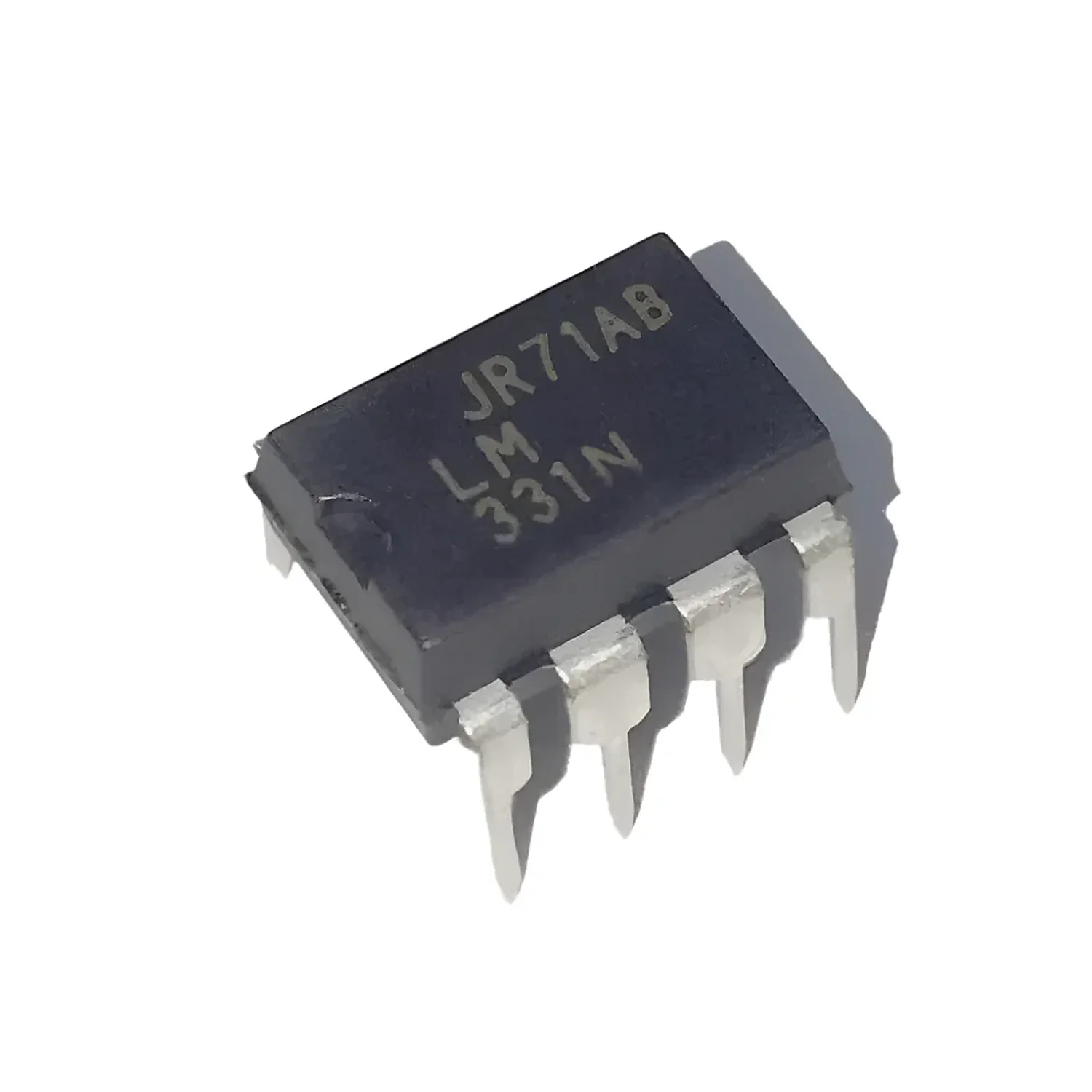

Convertisseur de tension en fréquence LM331N, circuit intégré
En stock
Convertisseur de tension en fréquence LM331N, précis et compact, pour des applications électroniques avec une tension d’entrée de 0 à 15V.
Le LM331N transforme une tension en fréquence avec une linéarité de 0,01 % — la voie économique pour numériser et isoler une mesure analogique en Tunisie.
Présentation
Le LM331N est le convertisseur tension-fréquence (V/F) de référence signé Texas Instruments, livré en boîtier DIP-8 facile à insérer sur breadboard ou support tulipe. Il génère un train d’impulsions dont la fréquence est rigoureusement proportionnelle à la tension d’entrée, et fonctionne aussi dans l’autre sens en convertisseur fréquence-tension (F/V). Cette double aptitude en fait une brique de choix pour échantillonner une grandeur analogique sans ADC dédié, ou pour transmettre une mesure sur un seul fil immunisé au bruit. À 3 TND, c’est le composant idéal pour les TP d’instrumentation et les projets de mesure à l’ISET.
Pourquoi choisir le LM331N
Caractéristiques techniques
Le V/F : une alternative maligne à l’ADC
Quand il faut transmettre une mesure analogique loin de son capteur ou la franchir une barrière d’isolation, le convertisseur tension-fréquence bat souvent l’ADC classique. En codant la grandeur sous forme de fréquence, le signal devient insensible aux atténuations et aux parasites du câble : un microcontrôleur n’a plus qu’à compter les impulsions sur une entrée timer pour reconstituer la valeur. Le LM331N traverse aussi très facilement un optocoupleur, ce qui offre une isolation galvanique à quelques dinars là où un ADC isolé coûte bien davantage. C’est la raison pour laquelle on retrouve le V/F dans les chaînes de mesure industrielles et les TP d’instrumentation depuis des décennies.
Dans la boîte
- 1 × circuit intégré LM331N en boîtier DIP-8
Applications concrètes
Démarrer en 3 étapes
Pour qui ?
Bon à savoir
En résumé
Pour quelques dinars, le LM331N met entre vos mains un convertisseur V/F robuste, linéaire à 0,01 % et capable de monter à 100 kHz — l’outil parfait pour numériser, transmettre ou isoler une mesure analogique sans recourir à un ADC coûteux. À 3 TND chez didactico.tn, c’est la solution d’instrumentation la plus accessible du marché.
Questions fréquentes
Quel est l'usage principal du convertisseur de tension en fréquence LM331N ?
Le LM331N est utilisé pour convertir une tension d'entrée de 0 à 15V en un signal de fréquence proportionnel. Il est idéal pour des applications électroniques nécessitant une mesure ou un contrôle précis de la tension.
Ce produit est-il compatible avec d'autres circuits intégrés ?
Oui, le LM331N peut être intégré dans divers circuits électroniques. Il fonctionne bien avec d'autres composants qui acceptent des signaux de fréquence, facilitant ainsi son intégration dans des systèmes complexes.
Comment installer le LM331N dans un circuit ?
Pour installer le LM331N, il est recommandé de suivre le schéma de connexion fourni dans la documentation technique. Assurez-vous de respecter les polarités et les tensions d'alimentation pour garantir un fonctionnement optimal.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le LM331N en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon la localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.
Le LM331N est-il garanti ?
Oui, le LM331N est couvert par une garantie de 6 mois contre les défauts de fabrication. Cette garantie vous assure un achat en toute confiance.
Quelles sont les différences entre le LM331N et d'autres convertisseurs de tension en fréquence ?
Le LM331N se distingue par sa précision et sa compacité. Contrairement à d'autres modèles, il offre une plage de tension d'entrée de 0 à 15V, ce qui le rend adapté à une large gamme d'applications électroniques.
Peut-on utiliser le LM331N pour des applications industrielles ?
Oui, le LM331N est adapté pour des applications industrielles, notamment pour des systèmes de contrôle et de mesure. Sa précision et sa fiabilité en font un choix pertinent pour des environnements exigeants.
Comment utiliser le convertisseur de tension en fréquence LM331N
-
1Préparation de la plaque de prototypage
Commencez par préparer votre plaque de prototypage. Assurez-vous qu'elle est propre et exempte de poussière. Placez le circuit intégré LM331N sur la plaque en veillant à respecter l'orientation correcte des broches.
-
2Soudage du LM331N
Soudez le circuit intégré LM331N sur la plaque de prototypage. Faites attention à ne pas surchauffer les broches. Vérifiez que toutes les connexions sont solides et qu'il n'y a pas de court-circuit entre les broches.
-
3Connexion de l'alimentation
Connectez l'alimentation à la broche d'alimentation du LM331N. Assurez-vous que la tension d'entrée est réglée entre 0 et 15V. Utilisez un multimètre pour vérifier la tension avant de l'appliquer.
-
4Raccordement des entrées et sorties
Connectez les entrées et sorties nécessaires au LM331N. Par exemple, reliez la tension d'entrée à la broche appropriée et la sortie de fréquence à votre dispositif de mesure ou de contrôle.
-
5Test du circuit
Mettez sous tension le circuit et utilisez un oscilloscope ou un multimètre pour mesurer la fréquence de sortie. Vérifiez que la fréquence varie en fonction de la tension d'entrée appliquée.
-
6Ajustement et calibration
Si nécessaire, ajustez les composants externes (comme des résistances ou des condensateurs) pour calibrer le circuit selon vos besoins spécifiques. Répétez les tests pour confirmer le bon fonctionnement.
-
7Finalisation et documentation
Une fois le circuit testé et calibré, documentez les résultats et les réglages effectués. Cela vous aidera pour de futures références et pour d'autres utilisateurs.
| Poids | 0,05 kg |
|---|
