Led bleu 5mm Haute luminosité
En stock
Led bleu 5mm haute luminosité avec tension de 3V et intensité lumineuse élevée. Parfaite pour vos projets électroniques et d’éclairage.

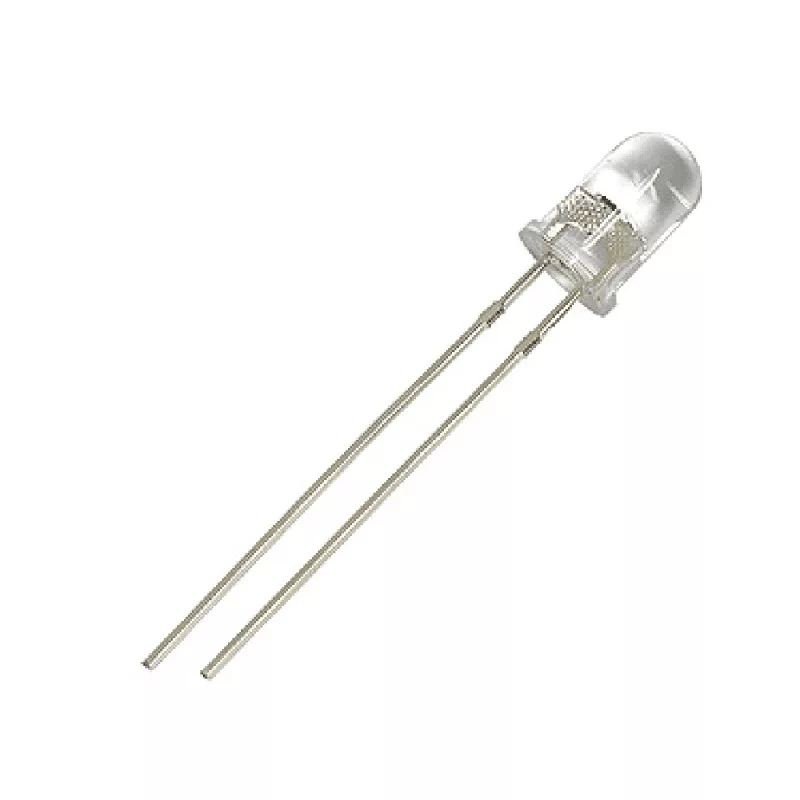

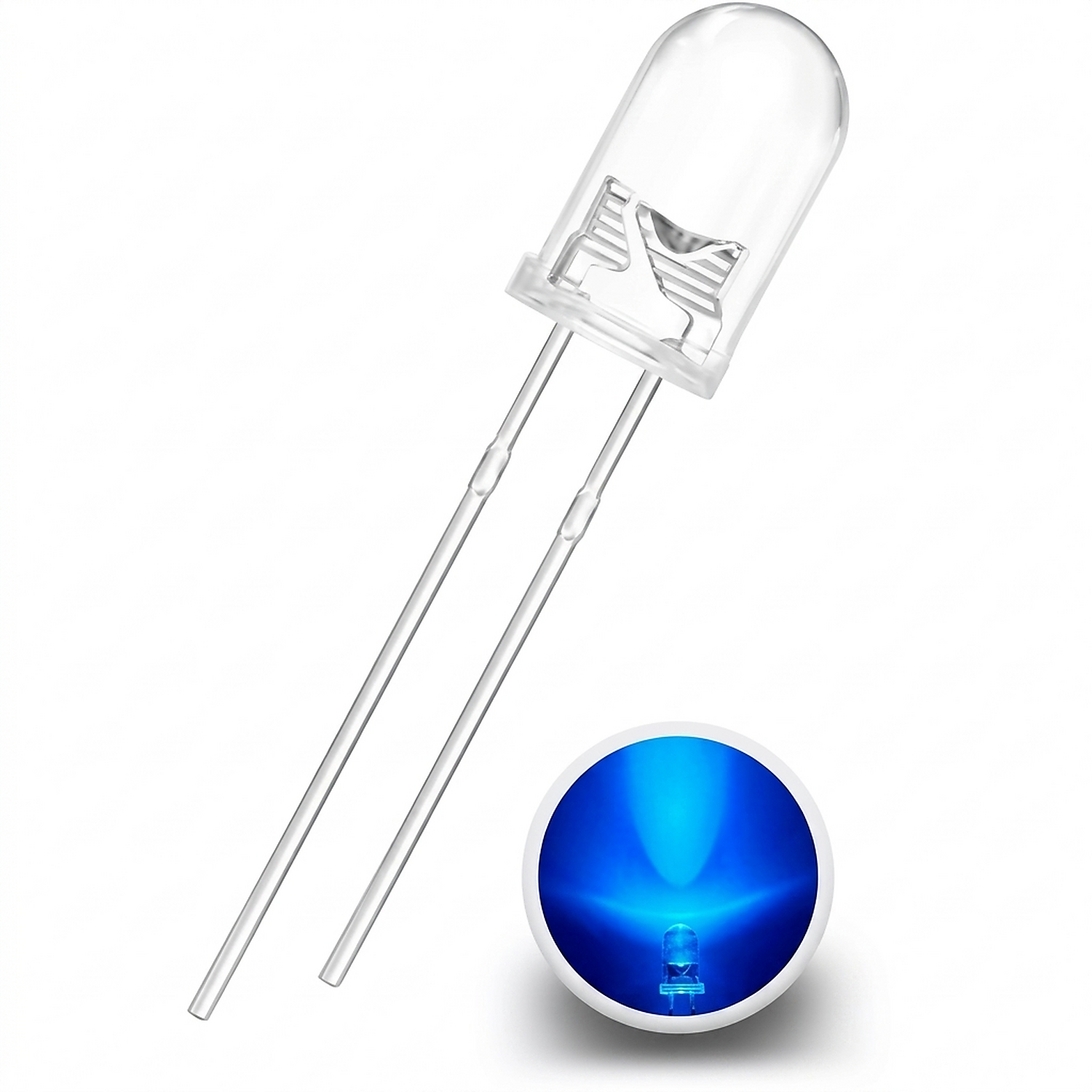

LED bleue 5 mm haute luminosité
Diode électroluminescente bleue au boîtier traversant 5 mm, pensée pour les voyants d’état, le rétro-éclairage et les montages de TP. Tension directe plus élevée que les LED rouges ou vertes : prévoyez la résistance qui va avec.
🔵 Une LED bleue à brancher sans approximation
Le bleu repose sur un semi-conducteur InGaN dont la tension directe avoisine 3 V, contre 1,8 à 2,2 V pour le rouge. Concrètement, cette LED réclame un calcul de résistance différent des autres couleurs du même format : c’est le point que cette fiche tient à clarifier pour éviter le grillage le plus courant en atelier.
📐 Caractéristiques
🧮 Quelle résistance en série ?
Loi à appliquer : R = (Vcc − Vf) / I. Sur une alimentation 5 V, avec Vf ≈ 3 V et I = 20 mA, on obtient (5 − 3) / 0,02 = 100 Ω. Sur du 3,3 V (ESP32, certaines broches), la marge devient mince : passez plutôt à 47-68 Ω et acceptez une luminosité un peu réduite.
🛠️ Où on la retrouve
💡 Bon à savoir
🏁 En résumé
Une LED bleue 5 mm fiable et économique pour vos indicateurs et prototypes. Le seul réflexe à garder : une résistance série calculée pour son Vf de 3 V. À ce prix, prenez-en quelques-unes d’avance pour vos TP d’électronique.
Questions fréquentes
Quel est l'usage principal de la LED bleue 5mm haute luminosité ?
Cette LED est idéale pour divers projets électroniques, notamment l'éclairage décoratif, les indicateurs lumineux et les prototypes. Sa haute luminosité la rend particulièrement adaptée pour des applications nécessitant une visibilité accrue.
Cette LED est-elle compatible avec tous les circuits électroniques ?
La LED bleue 5mm fonctionne avec une tension de 3V, ce qui la rend compatible avec la plupart des circuits électroniques standard. Assurez-vous de respecter les spécifications de tension pour éviter tout dommage.
Comment installer la LED bleue 5mm dans un projet ?
Pour installer la LED, il suffit de la souder aux points de connexion appropriés sur votre circuit. Veillez à respecter la polarité : la patte la plus longue est l'anode (positive) et la plus courte est la cathode (négative).
Quels sont les délais de livraison pour ce produit en Tunisie ?
La livraison de la LED bleue 5mm haute luminosité en Tunisie prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous vous tiendrons informé de l'état de votre commande.
Cette LED est-elle garantie ?
Oui, la LED bleue 5mm est couverte par une garantie de 6 mois contre tout défaut de fabrication. Si vous rencontrez un problème, contactez notre service client pour assistance.
Quelles sont les différences entre cette LED et d'autres modèles similaires ?
Cette LED se distingue par sa haute luminosité et sa taille de 5mm, offrant une intensité lumineuse supérieure par rapport à d'autres modèles de même taille. Elle est conçue pour des applications nécessitant une lumière vive et claire.
Puis-je utiliser cette LED pour des projets extérieurs ?
Cette LED est principalement conçue pour des applications intérieures. Pour des projets extérieurs, il est recommandé de l'utiliser avec un boîtier étanche pour la protéger contre l'humidité et les intempéries.
Comment installer une Led bleue 5mm haute luminosité
-
1Préparation du matériel
Rassemblez tous les outils et fournitures nécessaires. Assurez-vous d'avoir une Led bleue 5mm haute luminosité, une résistance adaptée à la tension de 3V, des fils de connexion, et une plaque de prototypage ou un circuit imprimé.
-
2Identification des bornes de la Led
Examinez la Led bleue pour identifier ses bornes. La borne la plus longue est l'anode (+) et la plus courte est la cathode (-). Cela est crucial pour un bon fonctionnement.
-
3Calcul de la résistance
Utilisez la loi d'Ohm pour calculer la résistance nécessaire. Pour une tension de 3V, déterminez la valeur de la résistance en fonction de la source d'alimentation et de l'intensité souhaitée.
-
4Dénudage des fils
Prenez les fils de connexion et utilisez la pince à dénuder pour retirer environ 1 cm d'isolation à chaque extrémité. Cela facilitera la connexion des fils aux bornes de la Led.
-
5Soudure des connexions
Avec le fer à souder, soudez l'anode de la Led à une extrémité de la résistance. Soudez l'autre extrémité de la résistance à la source d'alimentation positive. Soudez la cathode de la Led à la masse.
-
6Vérification des connexions
Avant d'alimenter le circuit, vérifiez toutes les connexions avec un multimètre pour vous assurer qu'il n'y a pas de court-circuit. Cela garantit la sécurité et le bon fonctionnement.
-
7Alimentation et test
Alimentez le circuit en connectant la source d'alimentation. Observez la Led bleue s'allumer. Si elle ne s'allume pas, vérifiez les connexions et la polarité.
| Poids | 0,003 kg |
|---|
