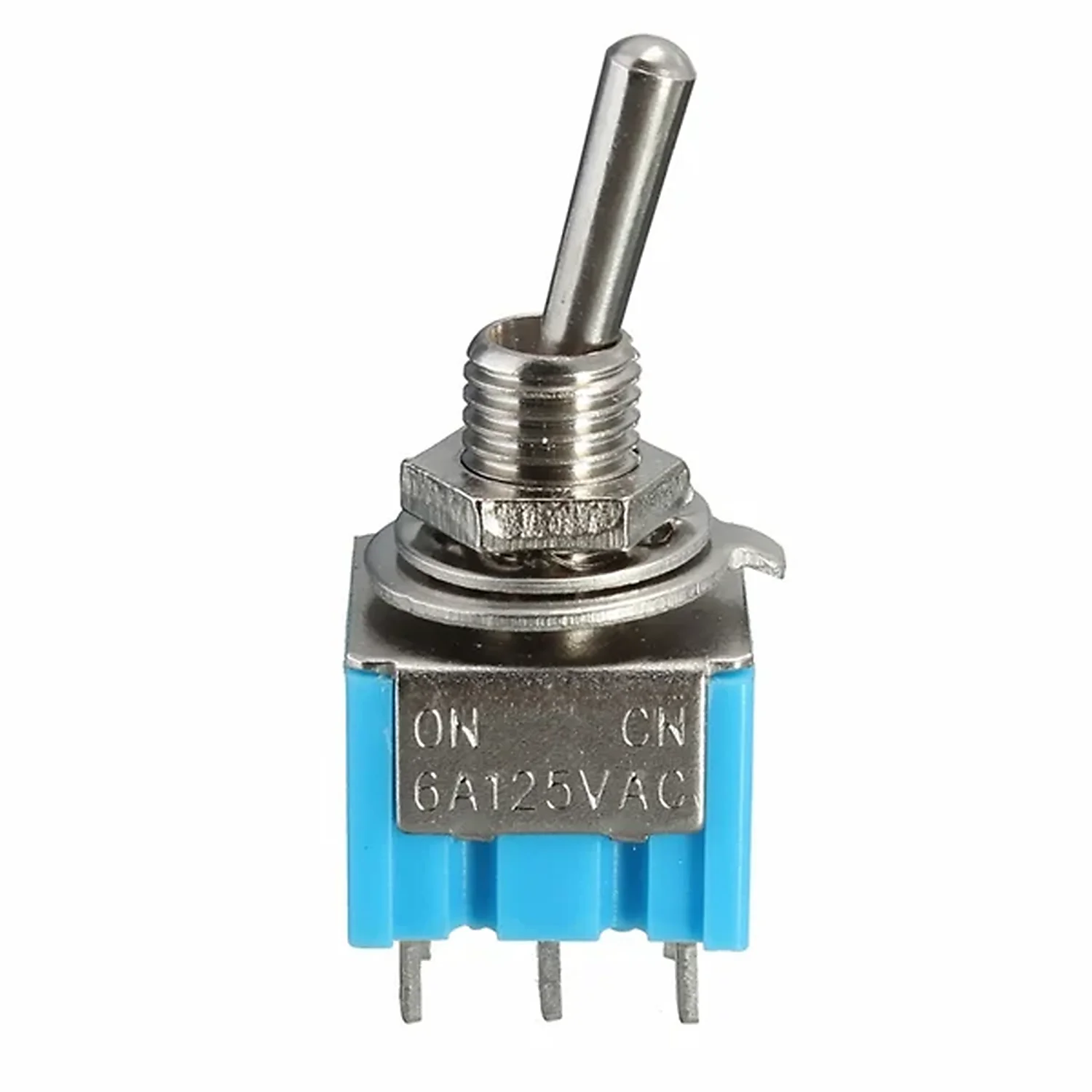

interrupteur 2 position SPDT

UGS : DCD-01-C40

En stock

Interrupteur SPDT 2 positions, 5A, 12V, compact, pour circuits électroniques, idéal projets techniques.

2,900 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
2 positions · ON-ON · SPDT

Interrupteur 2 positions SPDT

Un sélecteur à bascule franche entre deux états : la borne commune passe d’une sortie à l’autre, sans position d’arrêt intermédiaire.

🔘 Basculer entre deux voies

Cet interrupteur 2 positions est un SPDT « ON-ON » : la borne commune est toujours reliée à l’une des deux sorties, jamais aux deux, jamais à aucune. On l’utilise pour aiguiller un signal ou une alimentation vers l’une de deux destinations, ou pour choisir l’une de deux sources. C’est le commutateur de base quand on a besoin de deux états bien définis et rien d’autre.

⭐ Pourquoi ce commutateur 2 positions

🔀SPDTUn commun, deux directions : la voie A ou la voie B, exclusivement.
⚡Bascule franchePas de neutre : on passe directement d’un état à l’autre.

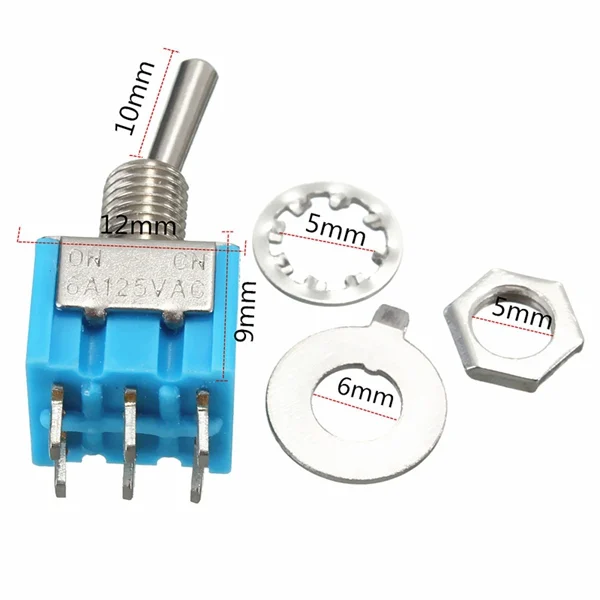

🔧3 brochesCommun au centre, une sortie de chaque côté.
📌Deux états stablesChaque position se maintient, sans rappel.
🤚Sélection manuelleAucune logique requise, la commande est mécanique.
🧩CompactS’installe en façade de petit boîtier de commande.

📐 Caractéristiques

TypeInterrupteur à sélection 2 positions
ConfigurationSPDT (1 commun, 2 directions)
PositionsON · ON (sans arrêt central)
Broches3
MaintienPositions stables (à maintien)
CommandeManuelle, par levier
Référence interneDCD-01-C40

🔁 SPDT vs SPST

Un interrupteur SPST classique ne fait qu’ouvrir ou fermer un circuit (marche/arrêt). Ce SPDT va plus loin : sa borne commune choisit entre deux sorties. Résultat, au lieu de simplement couper, vous redirigez le courant. C’est ce qui permet, par exemple, d’alimenter alternativement deux LED, deux moteurs ou deux entrées avec un seul composant.

🛠️ Usages typiques

Quand il faut choisir entre deux états sans neutre.

💡 LED A / LED B🔋 Batterie / secteur📡 Antenne 1 / antenne 2🎚️ Mode lent / rapide🎓 Démonstration logique🧪 Aiguillage de signal

👤 Pour qui ?

Débutants en électroniqueMakersTravaux pratiquesRéparation / DIY

💡 Bon à savoir

Ce modèle 2 positions n’a pas d’arrêt central : si vous voulez pouvoir tout couper au milieu, prenez plutôt la version 3 positions (ON-OFF-ON). Vérifiez toujours le calibre tension/courant marqué sur le corps avant de commuter une charge réelle ; pour de la basse tension logique, ajoutez une résistance de tirage côté carte. Pour commuter deux circuits indépendants en même temps, il faut un DPDT.

🏁 En résumé

L’interrupteur 2 positions SPDT bascule franchement entre deux voies avec une seule borne commune et trois broches. Plus polyvalent qu’un simple marche/arrêt, il aiguille signal ou alimentation vers l’une de deux destinations. Le bon choix quand deux états suffisent et qu’un point neutre n’est pas nécessaire.

Questions fréquentes

Quel est l'usage principal de l'interrupteur SPDT 2 positions ?

L'interrupteur SPDT 2 positions est principalement utilisé pour contrôler le flux d'électricité dans les circuits électroniques. Il permet de basculer entre deux états, ce qui le rend idéal pour des projets techniques nécessitant un contrôle simple et efficace.

Cet interrupteur est-il compatible avec tous les circuits électroniques ?

L'interrupteur est compatible avec la plupart des circuits électroniques fonctionnant sous 12V et jusqu'à 5A. Assurez-vous que votre projet respecte ces spécifications pour garantir un fonctionnement optimal.

Comment installer cet interrupteur dans un circuit ?

L'installation de l'interrupteur SPDT est simple. Il suffit de le connecter aux bornes appropriées de votre circuit, en respectant les polarités. Consultez le schéma de votre projet pour une installation correcte.

Quels sont les délais de livraison pour cet interrupteur en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter toutes les commandes rapidement pour vous satisfaire.

Cet interrupteur est-il garanti ?

Oui, cet interrupteur SPDT est couvert par une garantie de 1 an contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre cet interrupteur et d'autres modèles similaires ?

Cet interrupteur SPDT se distingue par sa compacité et sa capacité à gérer jusqu'à 5A à 12V. D'autres modèles peuvent avoir des spécifications différentes en termes de courant ou de tension, ce qui peut influencer leur utilisation dans vos projets.

Comment installer un interrupteur SPDT 2 positions

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Pince à dénuder
Fournitures : Interrupteur SPDT, Fils électriques, Connecteurs (si nécessaire)
  1. 1
    Préparer les fils

    Avant de commencer, dénudez les extrémités des fils électriques que vous allez connecter à l'interrupteur. Assurez-vous de retirer environ 1 cm d'isolant pour une bonne connexion.

  2. 2
    Identifier les bornes de l'interrupteur

    L'interrupteur SPDT possède trois bornes : une commune (COM) et deux positions (ON1 et ON2). Familiarisez-vous avec ces bornes pour faciliter le câblage.

  3. 3
    Connecter le fil commun

    Prenez le fil que vous souhaitez utiliser comme entrée ou sortie principale et connectez-le à la borne commune (COM) de l'interrupteur. Serrez bien la vis pour assurer une bonne connexion.

  4. 4
    Connecter les fils de position

    Connectez les deux fils qui iront vers les circuits ou appareils à contrôler aux bornes ON1 et ON2 de l'interrupteur. Assurez-vous que chaque fil est bien fixé.

  5. 5
    Fixer l'interrupteur

    Si l'interrupteur est destiné à être monté sur un panneau, utilisez un tournevis pour le fixer solidement à l'emplacement prévu. Assurez-vous qu'il est bien en place.

  6. 6
    Tester l'interrupteur

    Avant de mettre sous tension, vérifiez toutes les connexions pour vous assurer qu'elles sont sécurisées. Ensuite, alimentez le circuit et testez l'interrupteur en basculant entre les deux positions.

  7. 7
    Finaliser l'installation

    Si tout fonctionne correctement, vous pouvez finaliser l'installation en isolant les connexions avec du ruban isolant si nécessaire, et en rangeant les fils pour éviter tout court-circuit.

Poids0,015 kg
