convertisseur élévateur 1200w - Module convertisseur élévateur de tension 1200W Vin=8-60V 20A à Vout=12-83V 12A - Didactico Tunisie
Click to enlarge

Module convertisseur élévateur tension 1200W Vin=8-60V 20A à Vout=12-83V 12A

UGS : DAR-01-F80

Disponible sur commande

Module convertisseur élévateur 1200W, entrée 8-60V, sortie 12-83V, parfait pour projets électroniques et robotiques nécessitant une tension stable.

60,000 TND

Disponible sur commande

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

1200 W · Entrée 8-60V → Sortie 12-83V

Convertisseur élévateur de forte puissance pour tensions de sortie élevées

Ce module élève une tension continue de 8-60V vers une sortie réglable de 12 à 83V, avec un courant d’entrée pouvant atteindre 20A. Puissance et courant réels en jeu : à installer avec les précautions d’un circuit de puissance.

⚡ Un convertisseur boost pour applications DC exigeantes

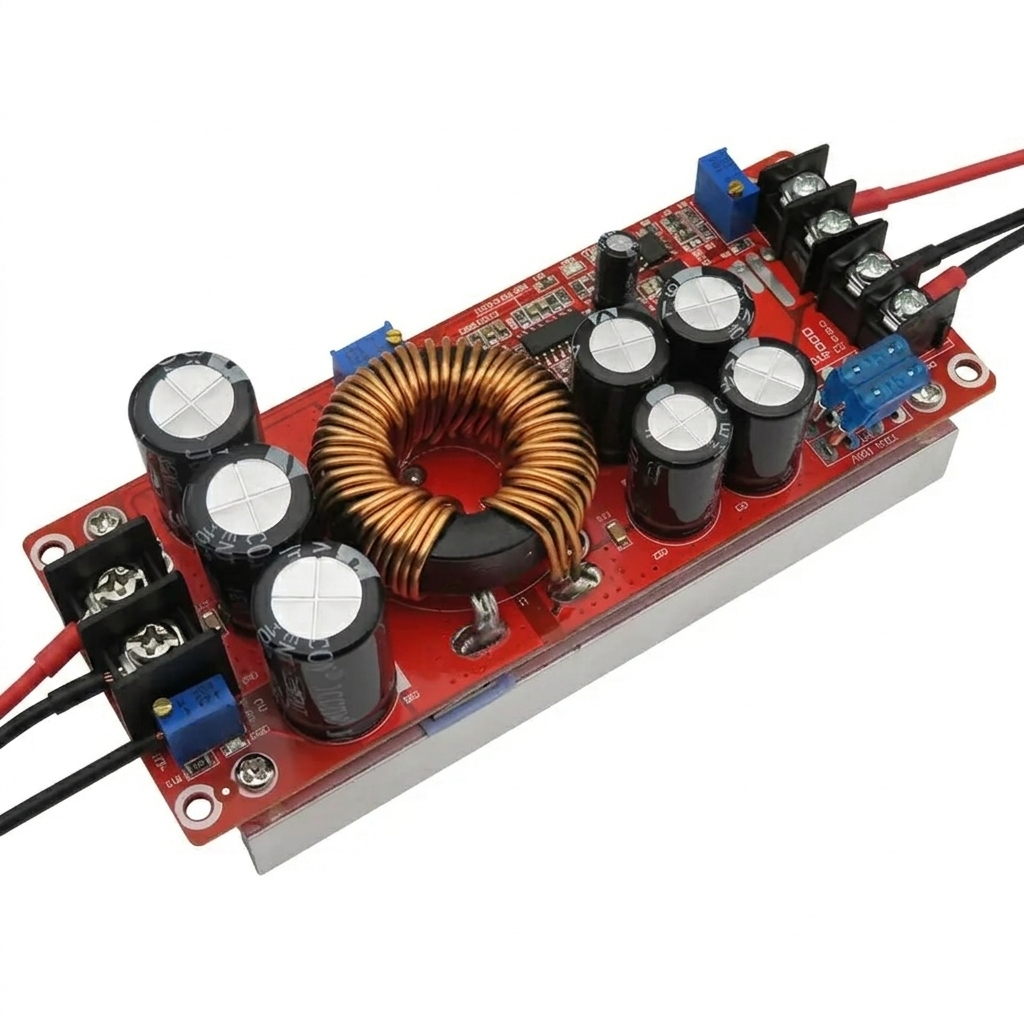

Basé sur une topologie boost à forte puissance (bobine torique, MOSFETs, condensateurs de filtrage), ce module convertit une tension continue basse ou moyenne en tension continue plus élevée, réglable via potentiomètres multitours. Il répond aux besoins nécessitant une tension de sortie supérieure à la source disponible : alimentation d’équipements haute tension à partir d’une batterie 12-48V, bancs d’essai de puissance, conversion pour charges spécifiques. Un radiateur aluminium intégré assure une première dissipation thermique.

⭐ Pourquoi ce module

🔋Jusqu’à 1200 WPuissance issue du produit tension × courant en sortie.
📥Entrée 8-60V / 20A maxLarge plage d’entrée continue, courant d’entrée jusqu’à 20A.
📤Sortie réglable 12-83VRéglage précis via potentiomètre multitours.
🛡️Limitation de courantRéglage de courant de sortie pour protéger la charge.
🧯Protections intégréesFusible d’entrée et protection anti court-circuit.
🌡️Radiateur aluminiumDissipation de base ; ventilation additionnelle conseillée en usage soutenu.

📐 Caractéristiques clés

TopologieConvertisseur élévateur (boost) DC-DC
Tension d’entrée8 – 60 V DC
Courant d’entrée max20 A
Tension de sortie12 – 83 V DC réglable
Puissance maximale1200 W (limitée par Vin×Iin et Vout×Iout)
RéglagesTension de sortie + limitation de courant
ProtectionFusible d’entrée, anti court-circuit
RefroidissementRadiateur aluminium ; ventilateur conseillé au-delà de ~10A
Température de fonctionnement-40°C à +85°C
ConnectiqueBorniers à vis entrée/sortie

🔁 Pourquoi une conversion élévatrice plutôt qu’une seconde batterie ?

Pour obtenir une tension supérieure à celle de la source disponible (ex. alimenter un équipement 48V ou 72V à partir d’un pack batterie 24V), deux solutions existent : mettre en série plusieurs batteries, ou utiliser un convertisseur élévateur unique. La seconde évite la charge asymétrique entre cellules et simplifie le câblage lorsque la source d’origine ne peut pas être modifiée, par exemple une batterie déjà installée dans un véhicule ou un système existant.

🛠️ Ce que vous pouvez réaliser

Un composant de puissance pour applications nécessitant une élévation de tension continue fiable et réglable.

⚙️ Alimentation d’équipements haute tension DC🔬 Bancs d’essai labo/ISET🔋 Conversion tension véhicule/solaire🌀 Alimentation moteurs DC forte tension🧪 Prototypage puissance🏭 R&D électronique de puissance

🚀 Démarrer en 3 étapes

Réglage à videAjuster la tension de sortie souhaitée avant de connecter la charge, entrée coupée.
CâblageRespecter la polarité entrée/sortie, section de câble adaptée au courant, fusible en amont.
Mise en service progressiveActiver l’entrée, vérifier la tension de sortie au multimètre avant de raccorder la charge finale.

👤 Pour qui ?

Ingénieurs électronique de puissanceLaboratoires R&DEnseignants (banc d’essai)Intégrateurs systèmes DC

⚠️ Bon à savoir — sécurité électrique

Ce module manipule des tensions et courants élevés (jusqu’à 83V DC / 20A) : une erreur de câblage ou un réglage de tension excessif peut endommager la charge connectée ou présenter un risque de brûlure. Coupez toujours l’alimentation avant de modifier le câblage, vérifiez la tension de sortie à vide avant de connecter un équipement sensible, et prévoyez une ventilation ou un dissipateur supplémentaire au-delà de 10A en continu. Cette manipulation suppose des compétences de base en électronique de puissance.

🏁 En résumé

Avec une plage d’entrée 8-60V, une sortie réglable jusqu’à 83V et une puissance maximale de 1200W, ce convertisseur élévateur s’adresse aux projets d’électronique de puissance qui nécessitent une tension continue élevée à partir d’une source basse ou moyenne tension — à condition de respecter ses limites thermiques et les précautions de câblage haute puissance.

Questions fréquentes

À quoi sert le module convertisseur élévateur de tension ?

Ce module est conçu pour élever une tension d'entrée comprise entre 8 et 60V à une tension de sortie allant de 12 à 83V. Il est idéal pour des projets électroniques et robotiques nécessitant une tension stable et ajustable.

Ce module est-il compatible avec tous les types de batteries ?

Le module est compatible avec les batteries fournissant une tension d'entrée entre 8 et 60V. Assurez-vous que la tension de votre batterie se situe dans cette plage pour un fonctionnement optimal.

Comment installer ce module convertisseur élévateur ?

L'installation nécessite de connecter correctement les bornes d'entrée et de sortie selon les spécifications. Il est recommandé de suivre un schéma de câblage approprié pour éviter tout court-circuit.

Quel est le délai de livraison pour ce produit en Tunisie ?

Le délai de livraison standard pour ce produit en Tunisie est généralement de 3 à 5 jours ouvrables, selon votre localisation. Vous recevrez un suivi de votre commande.

Quelle est la durée de la garantie pour ce module ?

Ce module est couvert par une garantie de 12 mois à partir de la date d'achat. Cela vous assure une protection contre les défauts de fabrication.

Quelles sont les différences entre ce module et d'autres convertisseurs similaires ?

Ce module se distingue par sa capacité à gérer une puissance de 1200W et une plage de tension d'entrée et de sortie plus large, ce qui le rend plus polyvalent pour divers projets.

Peut-on utiliser ce module pour des applications industrielles ?

Oui, ce module peut être utilisé dans des applications industrielles légères, tant que les spécifications de tension et de courant sont respectées. Il est important de vérifier les besoins spécifiques de votre application.

Comment installer le module convertisseur élévateur de tension

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Multimètre
Fournitures : Câbles électriques, Connecteurs
  1. 1
    Étape 1 : Préparation de l'alimentation

    Avant de commencer, assurez-vous d'avoir une source d'alimentation compatible avec la plage d'entrée du module (8-60V). Vérifiez également que l'alimentation est déconnectée.

  2. 2
    Étape 2 : Connexion de l'alimentation

    Connectez les fils de l'alimentation à l'entrée du module en respectant la polarité. Le fil positif doit être connecté à l'entrée '+' et le fil négatif à l'entrée '-'.

  3. 3
    Étape 3 : Réglage de la tension de sortie

    Avant de brancher la charge, utilisez un multimètre pour mesurer la tension de sortie. Ajustez le potentiomètre sur le module pour obtenir la tension de sortie désirée (entre 12V et 83V).

  4. 4
    Étape 4 : Connexion de la charge

    Une fois la tension de sortie réglée, connectez votre charge à la sortie du module. Assurez-vous de respecter la polarité et de ne pas dépasser la capacité de courant du module (12A).

  5. 5
    Étape 5 : Mise sous tension

    Reconnectez l'alimentation et vérifiez que le module fonctionne correctement. Surveillez la tension de sortie avec le multimètre pour vous assurer qu'elle reste stable.

  6. 6
    Étape 6 : Test de fonctionnement

    Testez le module avec votre charge pour vous assurer qu'il fonctionne comme prévu. Surveillez la température du module pendant son utilisation.

  7. 7
    Étape 7 : Finalisation de l'installation

    Si tout fonctionne correctement, sécurisez les connexions avec des connecteurs appropriés et isolez les fils pour éviter tout court-circuit.

Poids0,02 kg
