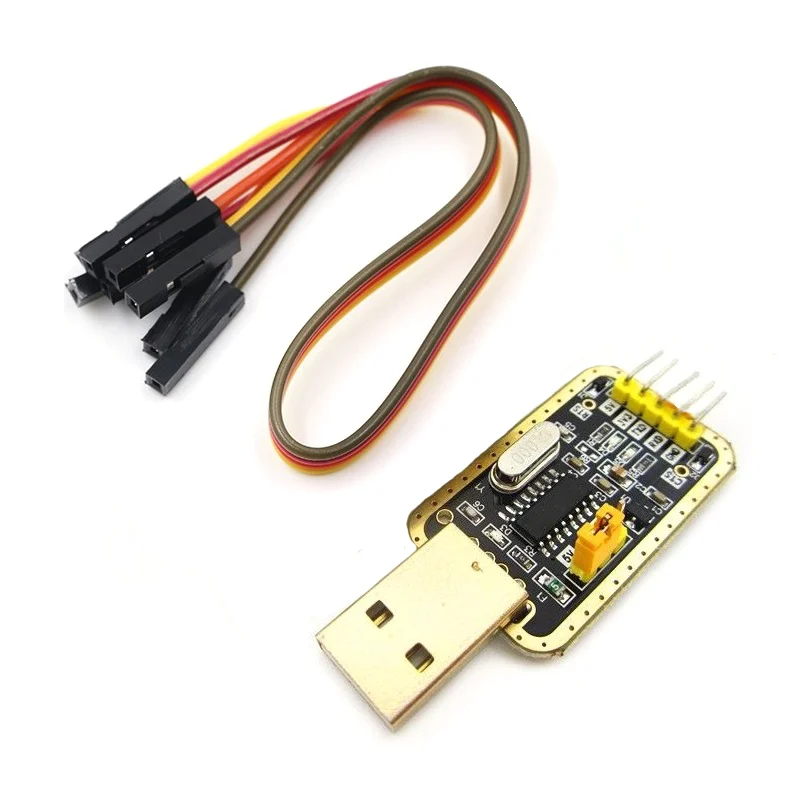

Convertisseur USB vers TTL avec câbles Dupont multicolores

Module convertisseur CH340G USB vers RS232 TTL pour Arduino

UGS : DAR-02-E79

Module CH340G USB vers RS232 TTL pour Arduino, assure une connexion fiable et rapide pour vos projets électroniques avancés.

10,000 TND

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

USB vers UART TTL · Cavalier 3,3V/5V

Adaptateur USB vers série TTL à base de CH340G, tension logique sélectionnable

Ce module convertit un port USB en liaison série TTL (0-3,3V ou 0-5V selon cavalier) pour programmer et déboguer des cartes Arduino, ESP8266 ou tout circuit UART — la puce CH340G est reconnue nativement sous Windows, Linux et macOS récents.

🔌 Un pont USB-série polyvalent, pas un vrai port RS232

L’appellation commerciale « USB vers RS232 TTL » est courante sur le marché, mais ce module délivre des niveaux logiques TTL (0-3,3V ou 0-5V) et non les niveaux électriques ±12V d’un véritable port RS232 : il ne se branche donc pas directement sur une prise DB9 RS232 sans convertisseur de niveau dédié. Il reste en revanche l’outil de référence pour dialoguer en UART avec un microcontrôleur, un module GPS, Bluetooth ou tout circuit à logique 3,3V/5V.

⭐ Pourquoi ce module

🧠Puce CH340GPilotes disponibles nativement sur la plupart des OS récents.
⚙️Cavalier 3,3V/5VAdapte la tension logique à la carte cible.
💡LED TX/RXVisualisation de l’activité de transmission.
🔟6 broches5V, VCC, 3V3, TXD, RXD, GND.
🔗USB-A directAucun câble supplémentaire nécessaire.
🧵Cordons Dupont fournisRaccordement immédiat sur breadboard.

📐 Caractéristiques techniques

PuceCH340G (WCH)
Interface hôteUSB-A (USB 2.0)
Niveaux logiques sérieTTL, 3,3V ou 5V (cavalier)
Broches5V, VCC, 3V3, TXD, RXD, GND
Débit série usuel9600 – 115200 bauds
IndicateursLED TX, LED RX
AlimentationTirée du port USB hôte

⚖️ TTL vs RS232 : ne pas confondre

Un vrai port RS232 utilise des niveaux ±12V générés par un circuit dédié (type MAX232) et un connecteur DB9 — ce module n’en dispose pas. Il fonctionne exclusivement en logique TTL, adaptée à la quasi-totalité des microcontrôleurs et modules série actuels. Pour piloter un équipement RS232 industriel d’ancienne génération, un convertisseur de niveau supplémentaire reste nécessaire.

🛠️ Cas d’usage typiques

L’outil courant pour flasher, déboguer ou superviser un dialogue série UART.

💻 Flashage ESP8266/ESP32🔧 Debug UART Arduino Pro Mini📡 Modules GPS/Bluetooth série🖥️ Console série embarquée🧑‍🎓 TP communication série🏭 Interfaçage bas niveau

🚀 Mise en route en 3 étapes

Choisir la tensionPositionner le cavalier sur 3,3V ou 5V selon la carte cible.
Câbler en croiséTXD module → RXD carte, RXD module → TXD carte, GND commun.
Ouvrir le moniteur sérieInstaller le pilote CH340 si besoin, puis se connecter au bon débit.

👤 Pour qui ?

Makers Arduino/ESPTechniciens debug sérieÉtudiants en systèmes embarquésIntégrateurs IoT

💡 Bon à savoir

Malgré son nom commercial « USB vers RS232 TTL », ce module reste un adaptateur TTL : vérifiez la tension logique de la carte cible avant de positionner le cavalier — une tension inadaptée peut endommager le circuit visé. Sur certains systèmes récents (Windows/macOS), le pilote CH340 doit être installé manuellement car non signé par défaut.

🏁 En résumé

Simple, reconnu par la plupart des OS et doté d’un cavalier de tension logique, ce module CH340G reste une valeur sûre pour flasher et déboguer un microcontrôleur en UART — à condition de ne pas le confondre avec un vrai port RS232.

Documentation et ressources

Questions fréquentes

À quoi sert le module CH340G USB vers RS232 TTL ?

Ce module permet de convertir les signaux USB en signaux série TTL, facilitant ainsi la communication entre votre ordinateur et vos projets Arduino ou autres microcontrôleurs.

Est-ce que ce module est compatible avec tous les modèles Arduino ?

Oui, le module CH340G est compatible avec la plupart des modèles Arduino, notamment ceux qui nécessitent une interface série pour la programmation et la communication.

Comment installer le module sur mon Arduino ?

Pour installer le module, connectez les broches TX, RX, VCC et GND de votre Arduino aux broches correspondantes du module. Ensuite, branchez le module à votre ordinateur via USB.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison en Tunisie varient généralement de 2 à 5 jours ouvrables, selon votre localisation et le mode de livraison choisi.

Le module est-il garanti ?

Oui, le module CH340G est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre ce module et d'autres convertisseurs ?

Le module CH340G se distingue par sa simplicité d'utilisation et sa fiabilité. Contrairement à d'autres modèles, il offre une installation facile sans nécessiter de pilotes supplémentaires sur la plupart des systèmes.

Ce module peut-il être utilisé pour des projets autres qu'avec Arduino ?

Oui, ce module peut être utilisé avec d'autres microcontrôleurs ou systèmes qui nécessitent une communication série TTL, ce qui le rend polyvalent pour divers projets électroniques.

Comment utiliser le module CH340G USB vers RS232 TTL

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Assurez-vous d'avoir le module CH340G, un câble USB, un Arduino et un ordinateur. Vérifiez que votre Arduino est éteint avant de commencer la connexion.

  2. 2
    Connexion du module

    Connectez le module CH340G à votre Arduino. Reliez les broches TX et RX du module aux broches RX et TX de l'Arduino respectivement. Assurez-vous de bien respecter la polarité.

  3. 3
    Alimentation du module

    Alimentez le module CH340G en le branchant à un port USB de votre ordinateur. Vérifiez que les LED d'alimentation du module s'allument, indiquant qu'il est sous tension.

  4. 4
    Installation des pilotes

    Si nécessaire, téléchargez et installez les pilotes pour le CH340G sur votre ordinateur. Vous pouvez les trouver sur le site du fabricant ou via une recherche en ligne.

  5. 5
    Configuration de l'IDE Arduino

    Ouvrez l'IDE Arduino sur votre ordinateur. Allez dans le menu 'Outils', sélectionnez le bon port COM correspondant au CH340G et choisissez la bonne carte Arduino.

  6. 6
    Téléversement du code

    Écrivez ou ouvrez un sketch Arduino dans l'IDE. Cliquez sur 'Téléverser' pour envoyer le code à votre Arduino via le module CH340G. Surveillez les messages de l'IDE pour vérifier le succès du téléversement.

  7. 7
    Test de la connexion

    Après le téléversement, ouvrez le moniteur série dans l'IDE Arduino pour tester la communication. Envoyez des données et vérifiez que votre Arduino répond correctement.

Poids0,03 kg
