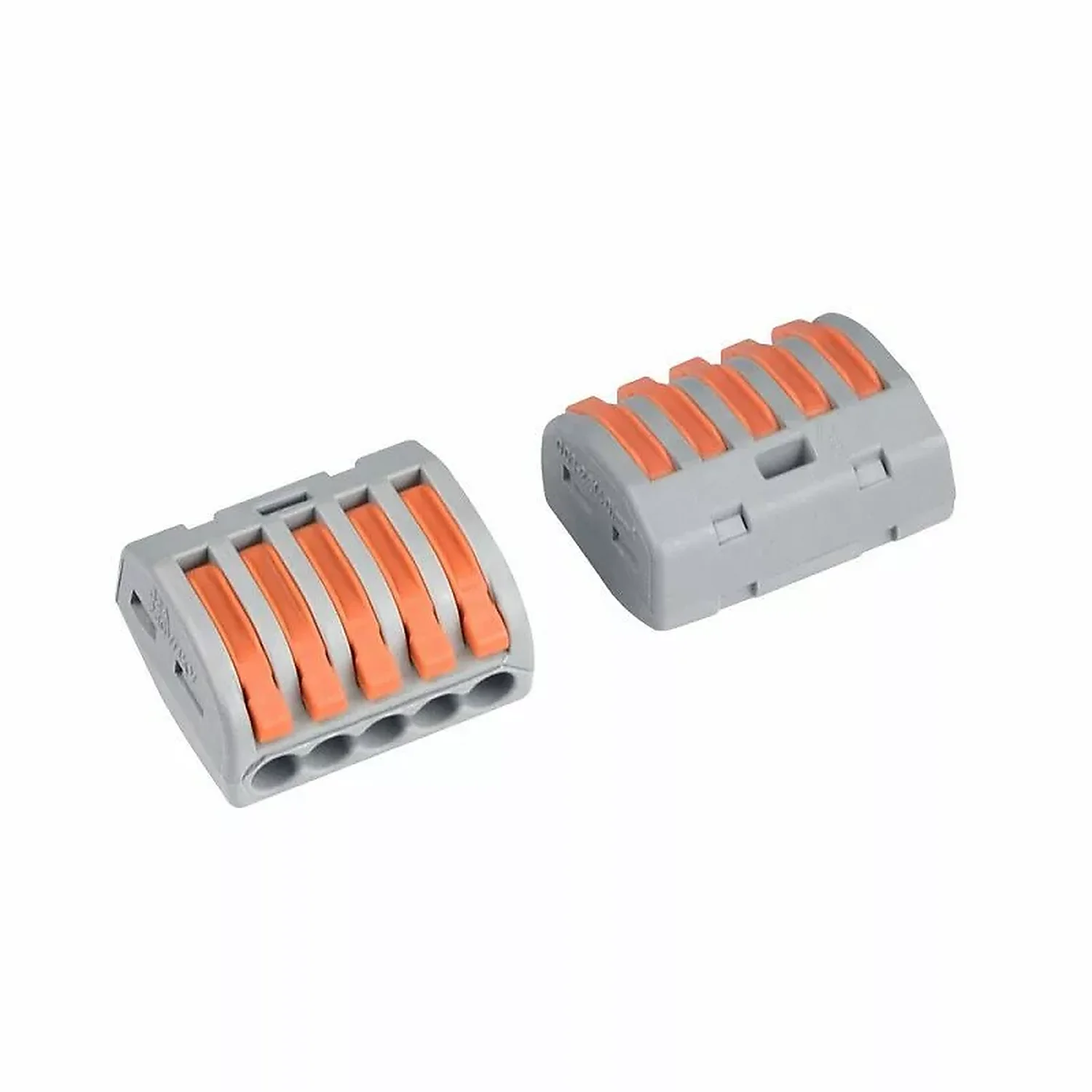

Connecteur de bornes de fil électrique à levier PCT-21x

UGS : ND

Connecteur de jonction à levier pour fils électriques (0,08 à 2,5 mm², 32A/250V), disponible en 2, 3, 4 ou 5 voies.

Plage de prix : 1,500 TND à 3,500 TND

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

2 à 5 fils · Levier sans outil · 32A/250V

Connecteur de bornes à levier PCT-21x

Le moyen le plus rapide de joindre plusieurs fils électriques sans tournevis ni dénudage précis : on soulève le levier orange, on insère le fil, on rabat le levier pour verrouiller. Disponible en 2, 3, 4 ou 5 voies.

🔌 Présentation

Ce connecteur de jonction relie électriquement plusieurs fils en un seul point, sans vis à serrer : chaque voie est équipée d’un levier qui actionne une pince à ressort interne. Il suffit de dénuder le fil, l’insérer dans l’orifice correspondant et rabattre le levier pour verrouiller la connexion. Le boîtier translucide sur le dessus permet de vérifier visuellement que le fil est bien inséré. Existe en version 2, 3, 4 ou 5 fils selon le nombre de conducteurs à joindre.

⭐ Pourquoi ce connecteur à levier

🖐️Sans outilAucun tournevis, aucune vis à serrer
🔁RéutilisableLevier réouvrable pour repositionner un fil
👁️Insertion visibleFenêtre translucide pour contrôler le contact
⚡32 A / 250 VValeurs marquées sur le boîtier
📏0,08 à 2,5 mm²Jusqu’à 4 mm² selon le type de conducteur
🔢4 tailles2, 3, 4 ou 5 voies au choix

📐 Caractéristiques

TypeConnecteur de jonction à levier (bornier compact)
ActionnementLevier à ressort, sans outil
Courant nominal32 A (marquage boîtier)
Tension nominale250 V
Tension d’essai4 kV
Section de fil admise0,08 – 2,5 mm² (jusqu’à 4 mm² selon conducteur)
VariantesPCT-212 (2 voies), PCT-213 (3), PCT-214 (4), PCT-215 (5)
Contrôle visuelFenêtre translucide au-dessus de chaque voie

🆚 Levier ou bornier à vis : la différence

Contrairement à un bornier à vis classique, ce connecteur ne nécessite ni tournevis ni serrage manuel répété : le levier applique lui-même la pression de contact via un ressort interne calibré, ce qui limite le risque de serrage insuffisant ou de vis trop forcée. Il reste réutilisable : relever le levier libère le fil sans l’endommager, utile pour corriger un câblage ou réutiliser le connecteur ailleurs. En contrepartie, il ne remplace pas un bornier à vis pour des sections de câble supérieures à sa plage admise.

🛠️ Ce que ça permet de réaliser

🔗 Jonction dans boîtier de dérivation💡 Câblage de luminaires🔧 Réparation / rallonge de câble🏠 Petits circuits domotiques🤖 Câblage de prototypes robotiques🎓 TP électrotechnique

👤 Pour qui ?

Électriciens / bricoleursMakers / domotiqueTechniciens maintenanceÉtudiants en électrotechnique

💡 Bon à savoir

Dénudez le fil sur la longueur nécessaire pour qu’il atteigne le fond de l’orifice, sans dépasser côté isolant une fois le levier rabattu. Respectez la section admise (0,08 à 2,5 mm², jusqu’à 4 mm² selon le conducteur) et ne dépassez pas 32 A / 250 V marqués sur le boîtier : au-delà, utilisez un bornier dimensionné pour la charge. Vérifiez par la fenêtre translucide que le cuivre est bien engagé avant de rabattre le levier à plat ; un levier mal verrouillé peut créer un mauvais contact.

🏁 En résumé

Ce connecteur à levier PCT-21x simplifie la jonction de fils électriques sans tournevis : insertion visible, verrouillage par simple pression, et réutilisation possible. Choisissez 2, 3, 4 ou 5 voies selon le nombre de conducteurs à réunir, dans la limite de 32 A / 250 V et 2,5 mm² (4 mm² selon conducteur) par voie.

Questions fréquentes

Quel est l'usage principal du connecteur de bornes PCT-215 ?

Le connecteur de bornes PCT-215 est conçu pour réaliser des connexions électriques fiables dans divers projets électroniques. Il permet de relier plusieurs fils de manière sécurisée et efficace.

Ce connecteur est-il compatible avec tous les types de fils électriques ?

Le connecteur PCT-215 est compatible avec la plupart des fils électriques standard. Il est important de vérifier le diamètre des fils pour assurer une connexion optimale.

Comment installer le connecteur de bornes PCT-215 ?

L'installation du connecteur PCT-215 est simple. Il suffit de dénuder les extrémités des fils, de les insérer dans les bornes et de visser pour assurer une connexion solide.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le connecteur PCT-215 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation.

Y a-t-il une garantie sur le connecteur de bornes PCT-215 ?

Oui, le connecteur de bornes PCT-215 est couvert par une garantie de 6 mois contre les défauts de fabrication, vous assurant ainsi une tranquillité d'esprit lors de votre achat.

Quelles sont les différences entre le PCT-215 et d'autres connecteurs similaires ?

Le PCT-215 se distingue par sa robustesse et sa capacité à gérer plusieurs connexions grâce à ses 5 broches. Il est conçu pour offrir une meilleure fiabilité dans les projets électroniques.

Peut-on utiliser ce connecteur pour des applications en extérieur ?

Le connecteur PCT-215 est principalement destiné à un usage intérieur. Pour des applications en extérieur, il est conseillé d'utiliser des connecteurs spécifiquement conçus pour résister aux intempéries.

Comment installer le connecteur de bornes de fil électrique PCT-215

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Pince à dénuder
Fournitures : Fils électriques, Connecteur de bornes PCT-215
  1. 1
    Préparer les fils

    Avant de commencer, coupez les fils électriques à la longueur désirée. Utilisez une pince à dénuder pour enlever environ 1 cm d'isolant à chaque extrémité des fils. Cela permettra une connexion solide avec le connecteur.

  2. 2
    Ouvrir le connecteur

    Prenez le connecteur de bornes PCT-215 et localisez les vis de chaque borne. Utilisez un tournevis pour dévisser légèrement chaque vis, afin de créer un espace pour insérer les fils dénudés.

  3. 3
    Insérer les fils

    Insérez le fil dénudé dans la borne correspondante du connecteur. Assurez-vous que le fil est bien en place et qu'il n'y a pas de brins de cuivre exposés à l'extérieur du connecteur.

  4. 4
    Serrer les vis

    Une fois les fils insérés, utilisez le tournevis pour resserrer les vis de chaque borne. Cela garantira une connexion sécurisée et fiable. Ne serrez pas trop pour éviter d'endommager le fil.

  5. 5
    Vérifier les connexions

    Après avoir serré toutes les vis, vérifiez que chaque fil est solidement fixé en tirant légèrement dessus. Assurez-vous qu'il n'y a pas de jeu et que les connexions sont bien établies.

  6. 6
    Tester le connecteur

    Avant de mettre sous tension votre circuit, il est conseillé de tester les connexions avec un multimètre. Cela vous permettra de vérifier la continuité et de vous assurer qu'il n'y a pas de court-circuit.

  7. 7
    Finaliser l'installation

    Une fois les tests effectués et les connexions vérifiées, vous pouvez intégrer le connecteur dans votre projet électronique. Assurez-vous de bien isoler les connexions si nécessaire pour éviter tout contact accidentel.

Poids0,02 kg
Broches2, 3, 4, 5
