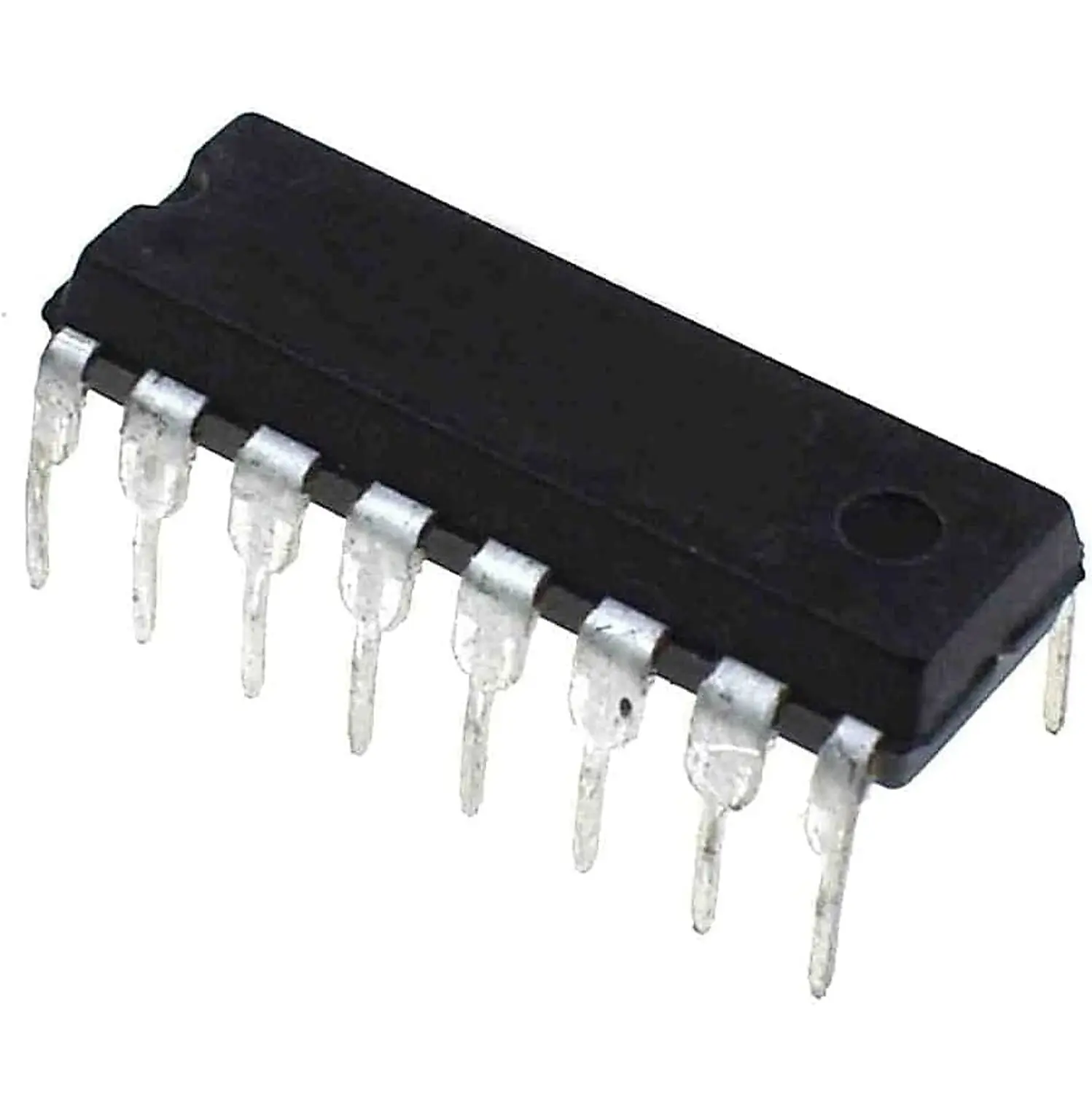

Circuit intégré PCF8574AP DIP-16 I2C – Expansion GPIO, Composant électronique

UGS : DCD-01-T186

En stock

Circuit intégré PCF8574AP DIP-16 avec interface I2C pour expansion GPIO, idéal pour projets électroniques.

4,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

I2C · 8 bits GPIO · DIP-16

Circuit PCF8574AP — expandeur d’E/S 8 bits I2C en boîtier DIP-16

Ce circuit ajoute 8 broches d’entrées/sorties supplémentaires à un microcontrôleur via seulement 2 fils (I2C), en boîtier traversant DIP-16 facile à monter sur breadboard.

🔢 Présentation

Quand un Arduino, un ESP8266/ESP32 ou un Raspberry Pi manque de broches GPIO, le PCF8574AP permet d’en récupérer 8 de plus en n’utilisant que le bus I2C déjà présent sur la carte. C’est une solution classique pour piloter un afficheur LCD en I2C, lire un clavier matriciel ou commander plusieurs sorties (LED, relais via transistor) sans multiplier les fils.

⭐ Pourquoi ce circuit

🔌8 E/S quasi-bidirectionnellesBroches P0 à P7, utilisables en entrée ou sortie.
🧵Bus I2C 2 filsSDA/SCL uniquement, jusqu’à 100kHz.
🎚️3 broches d’adressageA0-A2 permettent jusqu’à 8 circuits sur le même bus.
🔔Sortie interruptionLa broche INT signale un changement d’état sans interroger le bus.
🔋Alimentation large2,5V à 6V, compatible logique 3,3V et 5V.
🧩DIP-16 traversantSe monte directement sur breadboard, sans adaptateur.

📐 Caractéristiques clés

Alimentation VCC2,5 à 6V
InterfaceI2C, jusqu’à 100kHz
E/S8 broches (P0-P7)
Courant sortie bas (IOL)Jusqu’à 25mA
Adressage3 bits matériels (A0-A2)
BoîtierPDIP-16 (19,3 x 9,4 mm)
InterruptionSortie INT (drain ouvert)

🔤 PCF8574AP vs PCF8574P : l’intérêt du suffixe « A »

Les variantes PCF8574 et PCF8574A ont une adresse I2C de base différente. Concrètement, cela permet de combiner un PCF8574 et un PCF8574AP sur le même bus sans conflit d’adresse : avec les 3 broches A0-A2 de chaque variante, on peut ainsi gérer jusqu’à 16 expandeurs (8 + 8) sur un seul bus I2C, contre 8 avec une seule variante.

🛠️ Usages courants

📺 Afficheur LCD I2C⌨️ Clavier matriciel💡 Pilotage de LEDs🔌 Commande de relais🏠 Domotique/IoT🎓 TP microcontrôleurs

👤 Pour qui ?

ÉtudiantsMakersPrototypage Arduino/RPiProjets IoT

💡 Bon à savoir

Les sorties du PCF8574AP sont quasi-bidirectionnelles : en sortie haute, elles ne fournissent qu’un faible courant de tirage (pas une vraie sortie push-pull). Pour piloter directement une charge exigeante (relais, moteur, forte LED), passez par un transistor ou un driver externe plutôt que de solliciter la broche au-delà de son courant de sortie bas nominal.

🏁 En résumé

Économique et simple à mettre en œuvre, le PCF8574AP reste la solution de référence pour étendre les E/S d’un microcontrôleur via I2C : 8 broches supplémentaires, adressage matériel, interruption dédiée et boîtier DIP-16 prêt pour le breadboard.

Documentation et ressources

Questions fréquentes

À quoi sert le circuit intégré PCF8574AP ?

Le PCF8574AP est un circuit intégré qui permet d'étendre le nombre de ports GPIO disponibles sur un microcontrôleur via une interface I2C. Il est idéal pour les projets nécessitant plusieurs entrées/sorties, comme les capteurs ou les dispositifs de contrôle.

Est-ce que le PCF8574AP est compatible avec tous les microcontrôleurs ?

Le PCF8574AP est compatible avec la plupart des microcontrôleurs qui supportent l'I2C, comme les Arduino, Raspberry Pi, et autres. Assurez-vous simplement que votre microcontrôleur dispose d'une interface I2C.

Comment installer le PCF8574AP dans un projet ?

Pour installer le PCF8574AP, il suffit de le connecter à votre microcontrôleur via l'interface I2C. Assurez-vous de respecter les connexions SDA et SCL, ainsi que l'alimentation. Consultez la documentation de votre microcontrôleur pour les détails spécifiques.

Quelle est la durée de livraison pour ce produit en Tunisie ?

La livraison du circuit intégré PCF8574AP en Tunisie prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour une satisfaction optimale.

Le produit est-il garanti ?

Oui, le circuit intégré PCF8574AP est couvert par une garantie de 6 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise utilisation.

Quelles sont les différences entre le PCF8574AP et d'autres circuits similaires ?

Le PCF8574AP se distingue par sa capacité à gérer jusqu'à 8 GPIO supplémentaires via I2C, ce qui le rend particulièrement adapté pour des projets nécessitant une extension simple et efficace. D'autres circuits peuvent offrir plus de ports, mais souvent à un coût et une complexité plus élevés.

Peut-on utiliser plusieurs PCF8574AP sur le même bus I2C ?

Oui, il est possible de connecter plusieurs PCF8574AP sur le même bus I2C. Chaque module doit avoir une adresse unique, ce qui permet de les distinguer lors de la communication avec le microcontrôleur.

Comment utiliser le PCF8574AP pour l'expansion GPIO

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Circuit intégré PCF8574AP, Plaque de prototypage, Fils de connexion
  1. 1
    Préparation de la plaque de prototypage

    Placez le circuit intégré PCF8574AP sur la plaque de prototypage en vous assurant que les broches sont correctement alignées avec les pistes de la plaque. Vérifiez que le circuit intégré est bien en position verticale pour éviter tout court-circuit.

  2. 2
    Soudure des broches

    Soudez les broches du PCF8574AP sur la plaque de prototypage. Assurez-vous que chaque broche est bien fixée et qu'il n'y a pas de soudure en court-circuit entre les broches adjacentes.

  3. 3
    Connexion de l'alimentation

    Connectez la broche VCC du PCF8574AP à une source d'alimentation de 5V et la broche GND à la masse. Utilisez un multimètre pour vérifier que la tension est correcte avant de continuer.

  4. 4
    Raccordement à l'I2C

    Connectez les broches SDA et SCL du PCF8574AP aux lignes de données I2C de votre microcontrôleur. Assurez-vous que les résistances de tirage (pull-up) sont en place si elles ne sont pas intégrées dans votre circuit.

  5. 5
    Configuration du microcontrôleur

    Programmez votre microcontrôleur pour communiquer avec le PCF8574AP via l'I2C. Utilisez une bibliothèque compatible avec I2C pour faciliter la communication et la gestion des GPIO.

  6. 6
    Test de fonctionnement

    Exécutez un programme de test sur votre microcontrôleur pour vérifier que le PCF8574AP fonctionne correctement. Testez chaque GPIO en envoyant des commandes pour activer et désactiver les sorties.

  7. 7
    Finalisation et documentation

    Documentez votre installation et vos connexions pour référence future. Vérifiez que tout fonctionne comme prévu et apportez des modifications si nécessaire.

Poids0,05 kg
