Circuit Amplificateur TL082 DIP-8

UGS : DCD-01-T259

En stock

Circuit amplificateur TL082 DIP-8, faible bruit, large bande passante, faible consommation. Parfait pour applications audio et traitement de signal.

1,300 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
Circuit intégré

Amplificateur opérationnel double TL082 (DIP-8)

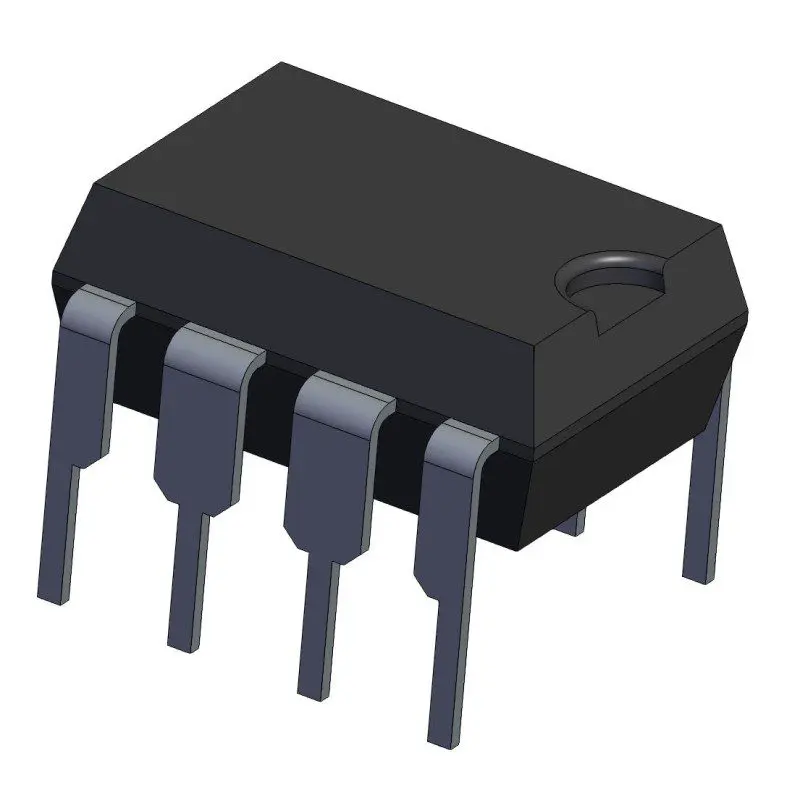

Circuit intégré TL082, double amplificateur opérationnel à entrées JFET en boîtier DIP-8. Ses entrées à très haute impédance et sa rapidité en font un AOP de choix pour le traitement du signal, l’audio et la mise en forme de capteurs, là où un AOP bipolaire classique charge trop la source.

Deux AOP, entrées JFET

Le TL082 réunit deux amplificateurs opérationnels dans un même boîtier, avec des entrées JFET qui ne tirent quasiment aucun courant : parfait pour amplifier la sortie d’un capteur à haute impédance, réaliser un filtre actif ou un étage tampon sans dégrader le signal. Sa bonne vitesse convient aussi à l’audio.

Caractéristiques

RéférenceTL082
TypeDouble AOP à entrées JFET
BoîtierDIP-8
AtoutEntrées haute impédance, rapide

Usages

Traitement du signalFiltre actifÉtage tamponAudio
S’alimente souvent en symétrique (±V) pour traiter des signaux autour de 0 V. Variante proche du TL072 (plus faible bruit) selon l’application.

Questions fréquentes

Quel est l'usage principal du circuit amplificateur TL082 ?

Le circuit amplificateur TL082 est principalement utilisé pour des applications audio et le traitement de signal. Grâce à son faible bruit et sa large bande passante, il est idéal pour amplifier des signaux audio tout en préservant la qualité sonore.

Ce circuit est-il compatible avec d'autres composants électroniques ?

Oui, le TL082 est compatible avec de nombreux circuits intégrés et composants électroniques standards. Il peut être intégré dans divers projets audio et de traitement de signal, tant en amateur qu'en professionnel.

Comment installer le circuit amplificateur TL082 ?

L'installation du TL082 nécessite une bonne connaissance des circuits électroniques. Il doit être soudé sur un circuit imprimé en respectant les connexions des broches. Assurez-vous de suivre un schéma de montage approprié pour éviter les erreurs.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le circuit amplificateur TL082 en Tunisie varient généralement entre 3 à 5 jours ouvrables, selon votre localisation. Nous nous efforçons d'expédier les commandes rapidement pour satisfaire nos clients.

Y a-t-il une garantie sur le circuit amplificateur TL082 ?

Oui, le circuit amplificateur TL082 est couvert par une garantie de 1 an contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise installation ou une utilisation inappropriée.

Quelles sont les différences entre le TL082 et d'autres amplificateurs similaires ?

Le TL082 se distingue par son faible bruit et sa large bande passante, ce qui le rend particulièrement adapté aux applications audio. Comparé à d'autres amplificateurs, il offre une consommation d'énergie réduite, ce qui est un atout pour les projets nécessitant une efficacité énergétique.

Peut-on utiliser le TL082 pour des projets de haute fidélité ?

Oui, le TL082 est adapté pour des projets de haute fidélité grâce à sa faible distorsion et son excellent rapport signal/bruit. Il est souvent utilisé dans des amplificateurs audio de qualité pour garantir une reproduction sonore fidèle.

Comment utiliser le circuit amplificateur TL082 DIP-8

Temps total : 15 min

Outils nécessaires : Fer à souder, Pince à dénuder, Multimètre
Fournitures : Circuit imprimé, Câbles de connexion, Alimentation 15V
  1. 1
    Préparation du circuit imprimé

    Avant de commencer, assurez-vous que votre circuit imprimé est propre et exempt de poussière. Identifiez l'emplacement où vous allez souder le TL082. Vérifiez que les trous de montage sont adaptés au boîtier DIP-8.

  2. 2
    Insertion du circuit intégré

    Insérez le circuit intégré TL082 dans les trous du circuit imprimé en veillant à respecter l'orientation correcte. Le détrompeur du circuit doit être aligné avec la marque sur le circuit imprimé pour éviter toute inversion.

  3. 3
    Soudure des broches

    Utilisez le fer à souder pour souder chaque broche du TL082 sur le circuit imprimé. Assurez-vous que chaque connexion est solide et qu'il n'y a pas de court-circuit entre les broches. Laissez refroidir quelques instants.

  4. 4
    Vérification des connexions

    Avec un multimètre, vérifiez chaque connexion pour vous assurer qu'il n'y a pas de court-circuits. Mesurez la continuité entre les broches et assurez-vous qu'elles sont correctement soudées.

  5. 5
    Raccordement de l'alimentation

    Connectez l'alimentation de 15V aux broches d'alimentation du TL082. Assurez-vous de respecter la polarité : la broche 7 doit être connectée à V+ et la broche 4 à V-.

  6. 6
    Test de fonctionnement

    Avant d'utiliser le circuit, effectuez un test de fonctionnement. Appliquez un signal audio à l'entrée et mesurez la sortie avec un oscilloscope ou un multimètre. Vérifiez que le signal est amplifié comme prévu.

  7. 7
    Intégration dans l'application

    Une fois le test réussi, intégrez le circuit amplificateur TL082 dans votre application audio ou de traitement de signal. Assurez-vous de bien gérer les niveaux de signal pour éviter la saturation.

Poids0,03 kg
