carte stm8s103f3p6 - Carte developpement STM8S103F3P6 - Didactico Tunisie
Click to enlarge

Carte developpement STM8S103F3P6

UGS : ST-01-A17

En stock

Carte de développement STM8S103F3P6 avec microcontrôleur STM8, 20 broches GPIO et interface I2C, idéale pour projets électroniques avancés.

8,900 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

STM8S103F3P6 · 8-bit · 16MHz

Carte de développement STM8S103F3P6

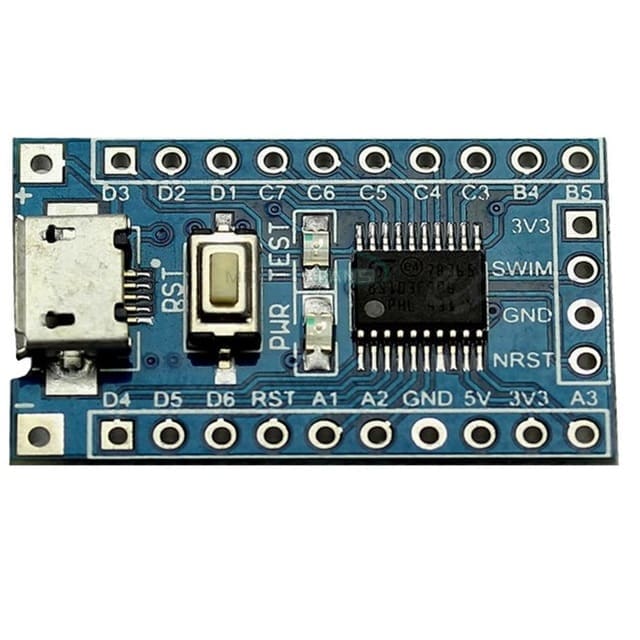

Carte minimale prête à l’emploi autour du microcontrôleur 8-bit STMicroelectronics STM8S103F3P6, avec connecteur micro-USB, bouton reset et broches SWIM accessibles pour la programmation.

🖥️ Présentation

Cette carte embarque le microcontrôleur STM8S103F3P6 en boîtier TSSOP20, avec son alimentation régulée, son connecteur micro-USB, un bouton reset et l’ensemble des broches GPIO exposées en connecteurs 2,54mm. C’est une base économique pour apprendre la programmation STM8 en C ou en assembleur, ou pour intégrer un contrôle simple dans un petit montage, sans avoir à concevoir son propre circuit d’alimentation.

⭐ Points clés

🧠STM8S103F3P6Cœur STM8 8-bit à pipeline 3 étages, jusqu’à 16MHz.
💾8 Ko Flash1 Ko de RAM et 640 octets d’EEPROM de données (300k cycles d’endurance).
🔌16 broches GPIOInterfaces UART, SPI et I2C disponibles.
📶ADC 10 bits5 canaux d’entrée analogique.
🔧Programmation SWIMBroches SWIM/NRST accessibles pour programmateur ST-Link ou équivalent.
🔋Alimentation flexibleFonctionne de 2,95V à 5,5V, via micro-USB ou broches 5V/3V3.

📐 Caractéristiques techniques

MicrocontrôleurSTM8S103F3P6 (STMicroelectronics)
ArchitectureSTM8 8-bit, pipeline 3 étages
Fréquence max16 MHz
Mémoire Flash8 Ko
RAM1 Ko
EEPROM données640 octets (300k cycles)
GPIO16 broches programmables
InterfacesUART, SPI, I2C
ADC10 bits, 5 canaux
Alimentation2,95V à 5,5V
Boîtier MCUTSSOP20
ProgrammationSWIM (nécessite programmateur ST-Link/SWIM)

🧭 STM8 8-bit ou STM32 32-bit ?

Le STM8S103F3P6 vise les tâches simples où un microcontrôleur 32-bit serait surdimensionné : pilotage de LED, lecture de boutons/capteurs tout-ou-rien, petites machines à états, alimentation en veille très basse consommation. Il coûte nettement moins cher qu’une carte STM32 et se programme avec une toolchain plus légère (SDCC ou Cosmic C, IDE ST Visual Develop). Pour du calcul intensif, de la connectivité avancée ou un besoin de mémoire important, une carte STM32 32-bit reste plus adaptée.

🛠️ Prise en main

1. Connecter le programmateur SWIMRelier les broches SWIM, GND et 3V3/NRST à un ST-Link ou programmateur SWIM compatible.
2. Installer la toolchainSDCC (gratuit) ou ST Visual Develop + Cosmic C, avec STVP ou stm8flash pour le flashage.
3. Compiler et flasherÉcrire le code en C, compiler puis transférer le binaire via l’interface SWIM.

🛠️ Usages

🎓 Apprentissage de la programmation embarquée💡 Pilotage LED/relais🌡️ Lecture de capteurs simples🔘 Interfaces boutons/afficheurs basiques🏭 Petites automatisations

👤 Pour qui ?

Étudiants en systèmes embarquésEnseignants électronique numériqueMakers débutants et confirmésDéveloppeurs firmware low-cost

💡 Bon à savoir

Cette carte ne dispose pas de programmateur intégré : un adaptateur SWIM (type ST-Link) est nécessaire pour flasher le microcontrôleur, il n’est pas inclus dans ce produit. Avec seulement 8 Ko de Flash et 1 Ko de RAM, elle convient à des programmes compacts — pour un projet plus gourmand en mémoire ou en périphériques, orientez-vous vers une carte STM32.

🏁 En résumé

La carte STM8S103F3P6 offre un point d’entrée simple et économique vers la programmation embarquée 8-bit, avec 16 GPIO, UART/SPI/I2C et un ADC 10 bits. Idéale pour l’apprentissage et les automatisations légères ; prévoyez un programmateur SWIM séparé pour la mettre en œuvre.

Questions fréquentes

À quoi sert la carte de développement STM8S103F3P6 ?

La carte de développement STM8S103F3P6 est conçue pour des projets électroniques avancés. Elle permet de programmer et de tester des applications utilisant le microcontrôleur STM8, avec des fonctionnalités telles que 20 broches GPIO et une interface I2C pour la communication avec d'autres composants.

Cette carte est-elle compatible avec d'autres modules ?

Oui, la carte STM8S103F3P6 est compatible avec divers modules et capteurs utilisant l'interface I2C. Cela vous permet d'intégrer facilement des composants supplémentaires dans vos projets.

Comment installer et programmer la carte ?

Pour installer la carte, il suffit de la connecter à votre ordinateur via un programmateur compatible. Vous pouvez utiliser des environnements de développement comme STM8S-IDE pour écrire et télécharger votre code sur la carte.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour garantir une livraison efficace.

La carte est-elle garantie ?

Oui, la carte de développement STM8S103F3P6 est couverte par une garantie de 12 mois contre les défauts de fabrication. Cela vous assure un achat en toute confiance.

Quelles sont les différences avec d'autres cartes de développement similaires ?

La carte STM8S103F3P6 se distingue par son microcontrôleur STM8, qui offre un bon rapport performance/prix. Elle possède également 20 broches GPIO et une interface I2C, ce qui la rend particulièrement adaptée pour des projets nécessitant une communication avec d'autres dispositifs.

Peut-on utiliser cette carte pour des projets d'apprentissage ?

Oui, la carte STM8S103F3P6 est idéale pour les projets d'apprentissage en électronique. Sa simplicité d'utilisation et ses fonctionnalités variées en font un excellent choix pour les étudiants et les hobbyistes.

Comment utiliser la carte de développement STM8S103F3P6

⏱ Temps total : 15 min

Outils nécessaires : Ordinateur, Câble USB, Environnement de développement (IDE)
Fournitures : Carte de développement STM8S103F3P6, Fils de connexion, Capteurs ou modules externes (facultatif)
  1. 1
    Étape 1 : Préparation de l'environnement

    Téléchargez et installez un environnement de développement compatible avec le microcontrôleur STM8, tel que ST Visual Develop ou IAR Embedded Workbench. Assurez-vous que les pilotes nécessaires pour la carte sont également installés.

  2. 2
    Étape 2 : Connexion de la carte

    Connectez la carte de développement STM8S103F3P6 à votre ordinateur à l'aide d'un câble USB. Vérifiez que la carte est alimentée et que les voyants d'alimentation s'allument.

  3. 3
    Étape 3 : Configuration de l'IDE

    Ouvrez l'IDE que vous avez installé et créez un nouveau projet en sélectionnant le modèle correspondant au STM8S103F3P6. Configurez les paramètres du projet selon vos besoins.

  4. 4
    Étape 4 : Écriture du code

    Rédigez le code pour votre projet en utilisant le langage de programmation C ou assembly. Utilisez les bibliothèques fournies pour accéder aux fonctionnalités GPIO et I2C de la carte.

  5. 5
    Étape 5 : Compilation et téléchargement

    Compilez votre code pour vérifier qu'il n'y a pas d'erreurs. Une fois la compilation réussie, téléchargez le programme sur la carte en utilisant l'outil de téléchargement de l'IDE.

  6. 6
    Étape 6 : Test de la carte

    Après le téléchargement, exécutez le programme sur la carte. Utilisez un multimètre ou un oscilloscope pour vérifier les sorties sur les broches GPIO et assurez-vous que tout fonctionne comme prévu.

  7. 7
    Étape 7 : Intégration de modules externes (facultatif)

    Si nécessaire, connectez des capteurs ou d'autres modules externes aux broches GPIO ou à l'interface I2C de la carte. Modifiez votre code pour intégrer ces nouveaux composants et testez leur fonctionnement.

Poids0,03 kg
