Carte distribution d’alimentation PDB XT60 BEC-5 V/2 A 12 V/0,5 A avec XT60
Disponible sur commande
Carte pdb xt60 BEC-5 V/2 A et 12 V/0,5 A, conçue pour alimenter vos projets électroniques. Compatible avec divers modules et capteurs.
21,000 TND
Disponible sur commande
Matek Systems · PDB-XT60

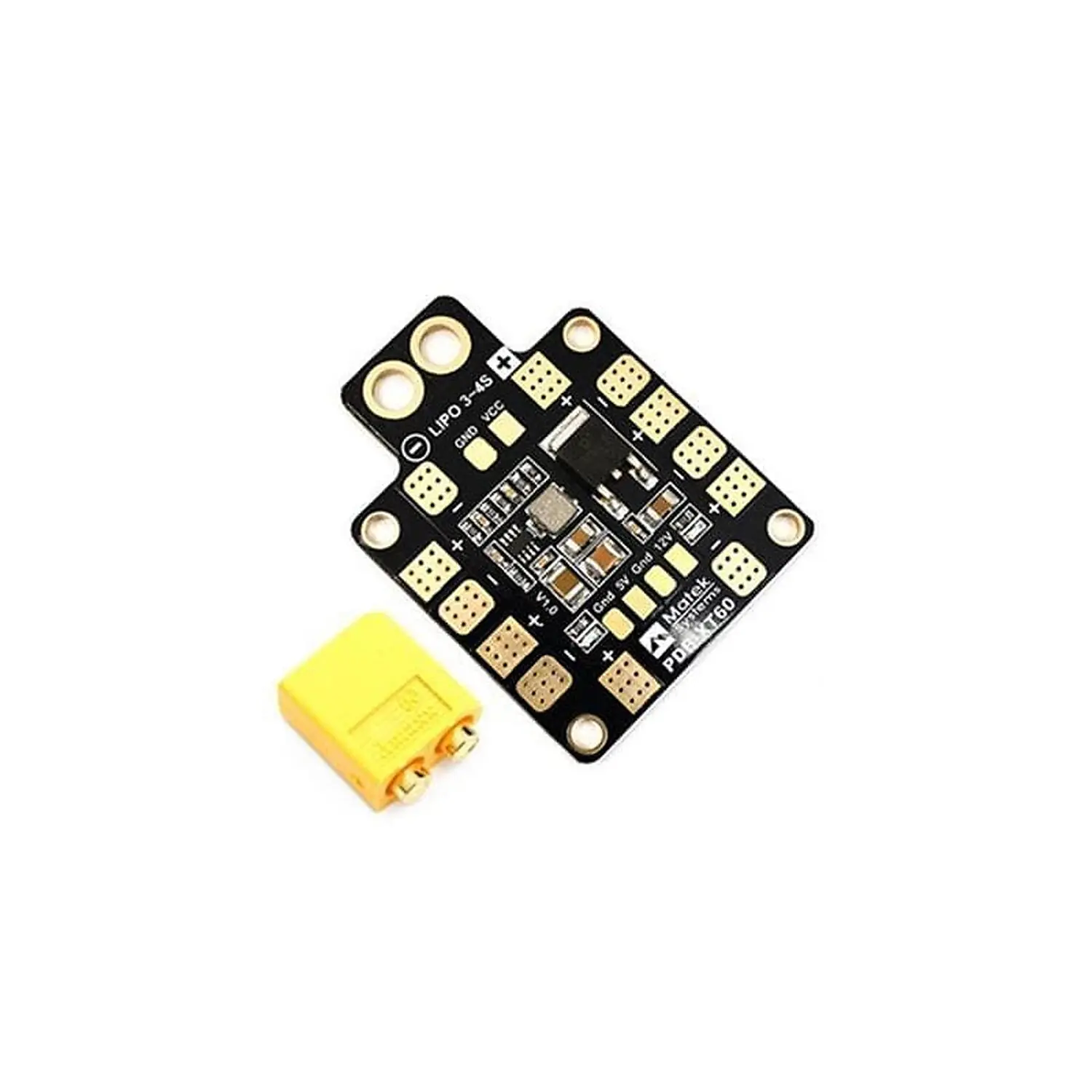

Carte de distribution d’alimentation PDB-XT60 avec double BEC 5V/12V
Une carte de distribution d’énergie pour drone/multirotor signée Matek Systems, avec connecteur XT60 intégré et deux régulateurs BEC embarqués (5V/2A et 12V/0,5A) pour alimenter directement le contrôleur de vol et les accessoires.
⚡ Distribuer et réguler l’alimentation d’un multirotor
Une carte de distribution d’alimentation (PDB) centralise l’arrivée de la batterie LiPo et la répartit vers les ESC des moteurs, tout en fournissant des tensions régulées pour le contrôleur de vol, la caméra FPV ou d’autres accessoires. Cette PDB-XT60 de Matek Systems accepte une LiPo 3S ou 4S via son connecteur XT60 intégré, distribue le courant vers 4 ou 6 ESC selon le câblage, et intègre deux BEC (Battery Eliminator Circuit) régulés : 5V/2A pour l’électronique standard, et 12V/0,5A pour les équipements nécessitant une tension plus élevée.
⭐ Pourquoi cette PDB
📐 Caractéristiques clés
🔌 BEC intégré vs régulateur externe
Sans PDB, il faut câbler séparément la distribution de puissance vers chaque ESC et ajouter un régulateur externe (UBEC) pour alimenter le contrôleur de vol et les accessoires en 5V ou 12V. Cette carte regroupe les deux fonctions sur un seul PCB compact : distribution de puissance et double régulation BEC, avec un connecteur XT60 déjà en place. Le gain principal est le câblage : moins de connexions volantes, un montage plus propre et plus fiable en vol.
🚀 Mise en œuvre
🛠️ Pour quels projets
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Avec son connecteur XT60 intégré, sa double régulation BEC (5V/2A et 12V/0,5A) et son format compact de 7,5g, la PDB-XT60 de Matek Systems simplifie le câblage d’alimentation d’un multirotor 3S/4S jusqu’à 6 moteurs. Un choix pertinent pour qui veut un montage propre, avec des tensions régulées fiables pour le contrôleur de vol et les accessoires FPV.
Questions fréquentes
Quel est l'usage principal de la carte PDB XT60 BEC ?
La carte PDB XT60 BEC est conçue pour alimenter vos projets électroniques, notamment les drones et les robots. Elle permet de distribuer l'alimentation de manière efficace à divers modules et capteurs, garantissant ainsi un fonctionnement optimal de vos appareils.
Cette carte est-elle compatible avec tous les drones ?
La carte PDB XT60 BEC est compatible avec de nombreux modèles de drones et systèmes robotiques. Toutefois, il est essentiel de vérifier les spécifications de votre drone pour assurer une compatibilité optimale avec les tensions et les courants requis.
Comment installer la carte PDB XT60 BEC ?
L'installation de la carte PDB XT60 BEC est relativement simple. Il suffit de connecter les entrées d'alimentation à votre batterie et de relier les sorties aux différents modules ou capteurs. Assurez-vous de respecter les polarités pour éviter tout dommage.
Quels sont les délais de livraison en Tunisie ?
Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous garantir une réception dans les meilleurs délais.
La carte PDB XT60 BEC est-elle garantie ?
Oui, la carte PDB XT60 BEC est couverte par une garantie de 1 an contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise installation ou une utilisation inappropriée.
Quelles sont les différences avec d'autres cartes d'alimentation ?
La carte PDB XT60 BEC se distingue par sa capacité à fournir deux tensions différentes, 5 V à 2 A et 12 V à 0,5 A, ce qui la rend polyvalente pour divers projets. D'autres cartes peuvent offrir des caractéristiques similaires, mais pas nécessairement la même flexibilité de tension.
Peut-on utiliser cette carte avec des capteurs spécifiques ?
Oui, la carte PDB XT60 BEC est compatible avec de nombreux capteurs électroniques. Assurez-vous simplement que les spécifications de tension et de courant de vos capteurs correspondent à celles fournies par la carte.
Comment installer la carte de distribution d'alimentation PDB XT60 BEC
-
1Étape 1 : Préparation des câbles
Coupez les câbles d'alimentation à la longueur désirée. Dénudez les extrémités des câbles sur environ 5 mm pour permettre une bonne connexion. Assurez-vous d'avoir des câbles adaptés à la capacité de courant de votre projet.
-
2Étape 2 : Soudure des connecteurs XT60
Prenez les connecteurs XT60 et soudez les câbles d'alimentation dénudés aux bornes correspondantes. Assurez-vous que la polarité est respectée : le fil rouge pour le positif et le fil noir pour le négatif.
-
3Étape 3 : Connexion à la carte PDB
Insérez les câbles soudés dans les bornes de la carte PDB XT60. Vérifiez que les connexions sont solides et que les câbles sont bien fixés pour éviter tout faux contact.
-
4Étape 4 : Alimentation des modules
Connectez les modules ou capteurs que vous souhaitez alimenter aux sorties de la carte PDB. Utilisez des câbles appropriés pour chaque module, en respectant les polarités.
-
5Étape 5 : Vérification des connexions
Avant de mettre sous tension, utilisez un multimètre pour vérifier que toutes les connexions sont correctes et que les tensions aux sorties correspondent aux spécifications des modules.
-
6Étape 6 : Mise sous tension
Alimentez la carte PDB en branchant la source d'alimentation. Vérifiez que les LED d'indication (si présentes) s'allument, ce qui indique que la carte fonctionne correctement.
-
7Étape 7 : Test de fonctionnement
Testez chaque module ou capteur connecté pour vous assurer qu'ils reçoivent la bonne tension et fonctionnent comme prévu. Faites des ajustements si nécessaire.
| Poids | 0,03 kg |
|---|
