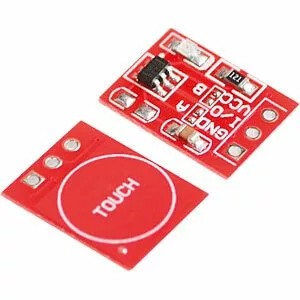

Capteur tactile Rouge TTP223

UGS : DCD-01-C02

En stock

Capteur tactile TTP223 rouge, haute sensibilité, compatible 2V-5.5V. Idéal pour projets électroniques nécessitant une interface tactile.

3,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Tactile capacitif · Sortie TOR

Capteur tactile TTP223 : remplacez un bouton-poussoir par une zone tactile sans contact mécanique

Une touche capacitive complète sur une mini-carte rouge : posez le doigt, la sortie passe à l’état haut. Zéro pièce mobile, zéro rebond de contact, alimentation 2 à 5,5 V compatible Arduino comme ESP32.

👆 Un interrupteur tactile prêt à câbler

Le TTP223 intègre la puce de détection capacitive Tontek du même nom sur un petit PCB percé d’un pad sensible. Au lieu d’un bouton qui s’use et qui rebondit, vous obtenez une surface tactile fiable derrière un panneau plastique ou acrylique de quelques millimètres. C’est le module de choix pour fabriquer un clavier sans contact, réveiller un montage en veille ou piloter un relais d’un simple effleurement, en TP d’électronique embarquée comme en prototype IoT.

⭐ Pourquoi choisir le module TTP223

🔢Sortie logique directeUn seul fil de signal en TOR : HIGH au toucher, LOW au repos, lisible par n’importe quelle entrée numérique.
🔋Large plage 2–5,5 VFonctionne aussi bien en logique 3,3 V (ESP32, Pi Pico) qu’en 5 V (UNO, Mega).
🛡️Aucun rebondDétection capacitive : pas d’antirebond logiciel à écrire, contrairement à un bouton mécanique.
🎛️Comportement réglableDeux pads de configuration (A et B) pour choisir mode momentané ou maintenu et la polarité de sortie.
🪟Détecte à travers une paroiRéagit derrière du verre ou du plastique fin : idéal pour un boîtier étanche ou un panneau décoratif.
😴Très faible consommationConçu pour les montages sur pile et les réveils d’un microcontrôleur en sommeil.

📐 Caractéristiques clés

Puce de détectionTontek TTP223 (touch capacitif 1 canal)
Tension d’alimentation2,0 à 5,5 V DC
Type de sortieNumérique tout-ou-rien (TOR), active à l’état haut par défaut
Mode de sortieMomentané (par défaut) ou maintenu/bascule, selon ponts A/B
Niveaux logiquesCompatibles 3,3 V et 5 V
Zone sensiblePad tactile sérigraphié sur le PCB
Brochage3 broches : VCC · GND · I/O (signal)
Détection à travers paroiVerre / plastique fin (quelques mm)

⚙️ Mode momentané ou maintenu : à vous de choisir

Par défaut, la sortie est momentanée : elle reste haute tant que le doigt touche le pad, comme un poussoir. En court-circuitant les pads de configuration A et B au dos de la carte (un point de soudure), vous passez en mode maintenu : chaque toucher bascule l’état et le conserve, parfait pour un interrupteur marche/arrêt. Les mêmes ponts permettent d’inverser la polarité (sortie active basse). Cette souplesse fait du TTP223 un vrai composant pédagogique pour comprendre la logique capacitive.

📦 Ce que vous recevez

Module prêt à l’emploi :
  • 1× module capteur tactile TTP223 (PCB rouge)
  • Pad capacitif intégré sur la carte
  • 3 pastilles à souder : VCC, GND, signal
  • Pads de configuration A / B accessibles au dos

🛠️ Ce que vous pouvez réaliser

Une seule entrée tactile ouvre déjà de nombreux scénarios en prototypage et en travaux pratiques :

💡 Allumer une LED ou un bandeau🔌 Piloter un relais⏰ Réveiller un MCU en veille🎹 Clavier tactile multi-touches🚪 Bouton de sonnette sans contact🤖 Commande de robot

🚀 Démarrer en 3 étapes

1. CâblerVCC sur 3,3 V ou 5 V, GND à la masse, la broche I/O sur une entrée numérique d’Arduino ou ESP32.
2. LireUn simple digitalRead() suffit : HIGH = doigt présent. Aucun antirebond nécessaire.
3. ConfigurerSoudez les pads A/B si vous voulez le mode maintenu ou inverser la sortie.

👤 Pour qui ?

Étudiants ISET & écoles d’ingénieursMakers & prototypage IoTDomotique DIYTravaux pratiques d’électronique

💡 Bon à savoir

Le TTP223 est une touche unique tout-ou-rien : il indique « touché / pas touché », il ne mesure ni la pression ni la position du doigt. Sa portée est nulle à distance, il faut un contact (direct ou à travers une fine paroi). Astuce d’intégration : reliez la masse à un plan correct et évitez de longues pistes près du pad, qui peuvent fausser la sensibilité. Pour plusieurs touches indépendantes, alignez simplement plusieurs modules.

🏁 En résumé

Le module TTP223 transforme un effleurement en signal numérique propre, sans rebond et sans usure mécanique, sous 2 à 5,5 V. Sortie TOR directe, mode momentané ou maintenu configurable, détection à travers une paroi : c’est l’interface tactile la plus simple à intégrer dans un projet Arduino, ESP32 ou Raspberry Pi, et un excellent support de TP pour la détection capacitive.
