Capteur infrarouge recepteur TL1838
En stock
Capteur infrarouge récepteur TL1838, 5V, portée 18m, idéal pour des projets électroniques précis. Compact et fiable pour la détection optoélectronique.
Récepteur infrarouge TL1838 (VS1838B) : décodez n’importe quelle télécommande avec Arduino
Ce petit module à 3 broches capte et démodule les signaux infrarouges modulés à 38 kHz émis par les télécommandes. Branché sur une carte et associé à la bibliothèque IRremote, il transforme une simple télécommande en clavier de commande pour vos projets.
📡 Le récepteur qui « écoute » les télécommandes
Le TL1838, équivalent fonctionnel du VS1838B, est un récepteur infrarouge intégré : sous sa coque noire se cachent la photodiode, l’amplificateur, le filtre de bande et le démodulateur. Il ignore la lumière ambiante et ne réagit qu’aux impulsions IR modulées autour de 38 kHz — exactement la porteuse utilisée par l’immense majorité des télécommandes TV, climatiseurs et box. En sortie, vous récupérez directement le train de bits du protocole, prêt à être décodé par un microcontrôleur.
⭐ Pourquoi ce récepteur IR
📐 Caractéristiques clés
🆚 Récepteur ≠ émetteur : attention au sens
Ce module reçoit uniquement : il lit ce qu’une télécommande envoie, mais n’émet rien. Pour reproduire un signal (faire jouer à l’Arduino le rôle de la télécommande), il faut lui adjoindre une LED infrarouge émettrice pilotée par la même bibliothèque. La combinaison récepteur + émetteur IR est la base d’une « télécommande universelle » maison : on capture d’abord les codes d’origine avec le TL1838, puis on les rejoue.
📦 Ce que vous recevez
- 1× récepteur infrarouge TL1838 / VS1838B
- Boîtier moulé avec lentille IR intégrée

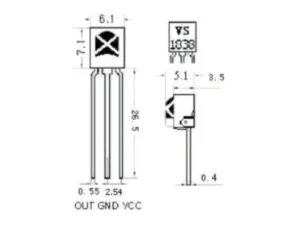

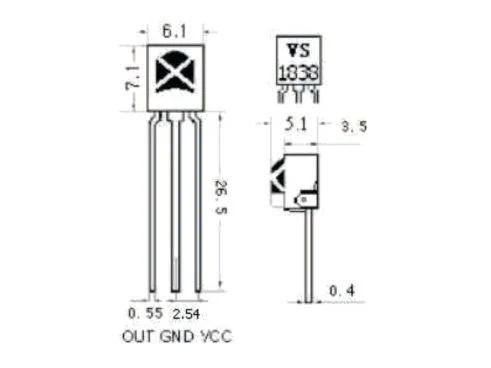

- 3 pattes droites : OUT, GND, VCC
- Compatible breadboard et soudure directe
🛠️ Ce que vous pouvez réaliser
Décoder une télécommande ouvre tout un champ d’interactions sans fil et sans contact :
🚀 Décoder une télécommande en 3 étapes
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Le récepteur infrarouge TL1838 (VS1838B) est la brique idéale pour intégrer une commande par télécommande à un projet Arduino ou ESP : porteuse 38 kHz, électronique de démodulation intégrée, câblage 3 fils et décodage immédiat via IRremote. Un composant à quelques centaines de millimes qui ouvre la porte à la domotique, à la robotique télécommandée et à l’étude des protocoles IR.
Questions fréquentes
Quel est l'usage principal du capteur infrarouge récepteur TL1838 ?
Le capteur infrarouge récepteur TL1838 est principalement utilisé pour la détection optoélectronique dans divers projets électroniques. Il est idéal pour des applications telles que les télécommandes, les systèmes de sécurité et les dispositifs de détection de mouvement.
Ce capteur est-il compatible avec tous les microcontrôleurs ?
Oui, le TL1838 est compatible avec la plupart des microcontrôleurs fonctionnant sous 5V. Il peut être facilement intégré dans des projets utilisant des plateformes comme Arduino ou Raspberry Pi.
Comment installer le capteur TL1838 ?
L'installation du capteur TL1838 est simple. Il suffit de le connecter aux broches appropriées de votre microcontrôleur, en respectant les polarités. Assurez-vous de suivre le schéma de connexion pour garantir un fonctionnement optimal.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le capteur TL1838 en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter toutes les commandes rapidement.
Ce produit bénéficie-t-il d'une garantie ?
Oui, le capteur infrarouge récepteur TL1838 est couvert par une garantie de 6 mois. Cette garantie couvre les défauts de fabrication, vous assurant ainsi une tranquillité d'esprit lors de votre achat.
Quelles sont les différences entre le TL1838 et d'autres capteurs infrarouges ?
Le TL1838 se distingue par sa portée de détection allant jusqu'à 18 mètres et sa fiabilité dans des environnements variés. Comparé à d'autres capteurs, il offre une meilleure précision et un fonctionnement optimal à faible consommation d'énergie.
Ce capteur peut-il être utilisé à l'extérieur ?
Le capteur TL1838 est principalement conçu pour un usage intérieur. Bien qu'il puisse fonctionner à l'extérieur, il est recommandé de le protéger des intempéries pour garantir sa durabilité et son efficacité.
Comment utiliser le capteur infrarouge récepteur TL1838
-
1Préparation de l'alimentation
Assurez-vous d'avoir une alimentation de 5V prête à l'emploi. Vérifiez que la source d'alimentation est stable et capable de fournir le courant nécessaire pour le capteur.
-
2Identification des broches du capteur
Examinez le capteur TL1838 et identifiez les broches. Généralement, il y a trois broches : VCC (alimentation), GND (masse) et OUT (sortie). Consultez la documentation technique si nécessaire.
-
3Connexion de l'alimentation
Connectez la broche VCC du capteur à la source d'alimentation de 5V. Ensuite, reliez la broche GND à la masse de votre circuit. Assurez-vous que les connexions sont solides.
-
4Branchement de la sortie
Connectez la broche OUT à l'entrée d'un microcontrôleur ou à un circuit de traitement de signal. Cela permettra de lire les données du capteur. Utilisez un fil de connexion approprié.
-
5Test de fonctionnement
Alimentez le circuit et testez le capteur en utilisant une télécommande infrarouge ou un autre émetteur IR. Vérifiez si le microcontrôleur reçoit des signaux lorsque vous appuyez sur les boutons.
-
6Ajustements et calibrations
Si nécessaire, ajustez la position du capteur pour améliorer la réception. Vous pouvez également ajouter une résistance de tirage si le signal est faible ou instable.
-
7Finalisation du montage
Une fois que le capteur fonctionne correctement, fixez-le dans son emplacement définitif. Assurez-vous que les connexions sont sécurisées et que le capteur est orienté correctement pour une détection optimale.
| Poids | 0,015 kg |
|---|
