Caractéristiques principales :

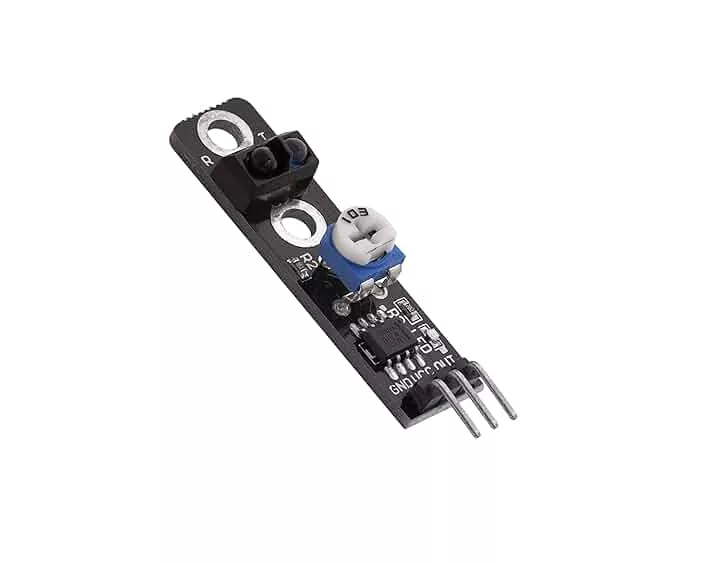

- Capteur : TCRT5000, comprenant une LED émettrice infrarouge et un phototransistor récepteur infrarouge.
- Sortie : Signal numérique indiquant la détection d’une ligne ou d’un bord (0 ou 1).
- Broches :
- VCC : Alimentation (3.3V ou 5V)
- GND : Masse
- OUT : Sortie numérique
- Distance de Détection : Efficace pour des distances allant de 1mm à 25mm.
- Angle de Détection : Petit angle, ce qui permet une détection précise de la ligne.
- Sensibilité : Réglable via un potentiomètre intégré.
- Dimensions : Compact et léger, facile à intégrer dans les petits projets.
Applications :
- Robot Suiveur de Ligne : Utilisé pour permettre aux robots de suivre des lignes tracées sur le sol, commun dans les compétitions de robotique et les projets éducatifs.
- Détection de Proximité : Peut être utilisé pour détecter la présence d’objets ou de bords dans divers projets électroniques.
- Comptage d’Objets : Utilisé dans des systèmes de comptage d’objets en déplacement sur une ligne de production.
- Systèmes de Sécurité : Intégré dans des systèmes de sécurité pour détecter la présence ou l’absence d’objets ou de personnes.
Contenu de l’Emballage :
- 1 x Capteur de Suiveur en Ligne TCRT5000 KY-033
Instructions d’Utilisation :
- Connexion : Connectez les broches VCC, GND et OUT du capteur à votre microcontrôleur ou carte de développement (comme Arduino ou Raspberry Pi).
- Alimentation : Fournissez une alimentation appropriée de 3.3V ou 5V au capteur.
- Réglage de la Sensibilité : Utilisez le potentiomètre intégré pour ajuster la sensibilité du capteur selon les besoins de votre application.
- Lecture de la Sortie : Lisez la sortie numérique du capteur (broche OUT) pour détecter la présence ou l’absence d’une ligne. Un état logique bas (0) ou haut (1) indiquera si le capteur a détecté une ligne ou non.
- Intégration dans le Projet : Intégrez le capteur dans votre projet de robot suiveur de ligne ou tout autre projet nécessitant une détection précise de lignes ou de bords.
