Capteur de pesage YZC (1 à 10 kg)
Capteur de pesage 3Kg YZC-131 avec précision de 0,1g et interface analogique, idéal pour des projets électroniques polyvalents.
Plage de prix : 9,400 TND à 15,000 TND
Jauge de contrainte · 1 à 10 kg
Capteur de pesage YZC (1, 3, 5 et 10 kg) : la brique de base pour une balance électronique DIY
Une poutre en aluminium, une jauge de contrainte collée en pont de Wheatstone, quatre fils de sortie : de quoi transformer n’importe quel Arduino ou ESP32 en balance numérique, à condition de l’associer à un amplificateur type HX711.
⚖️ Présentation

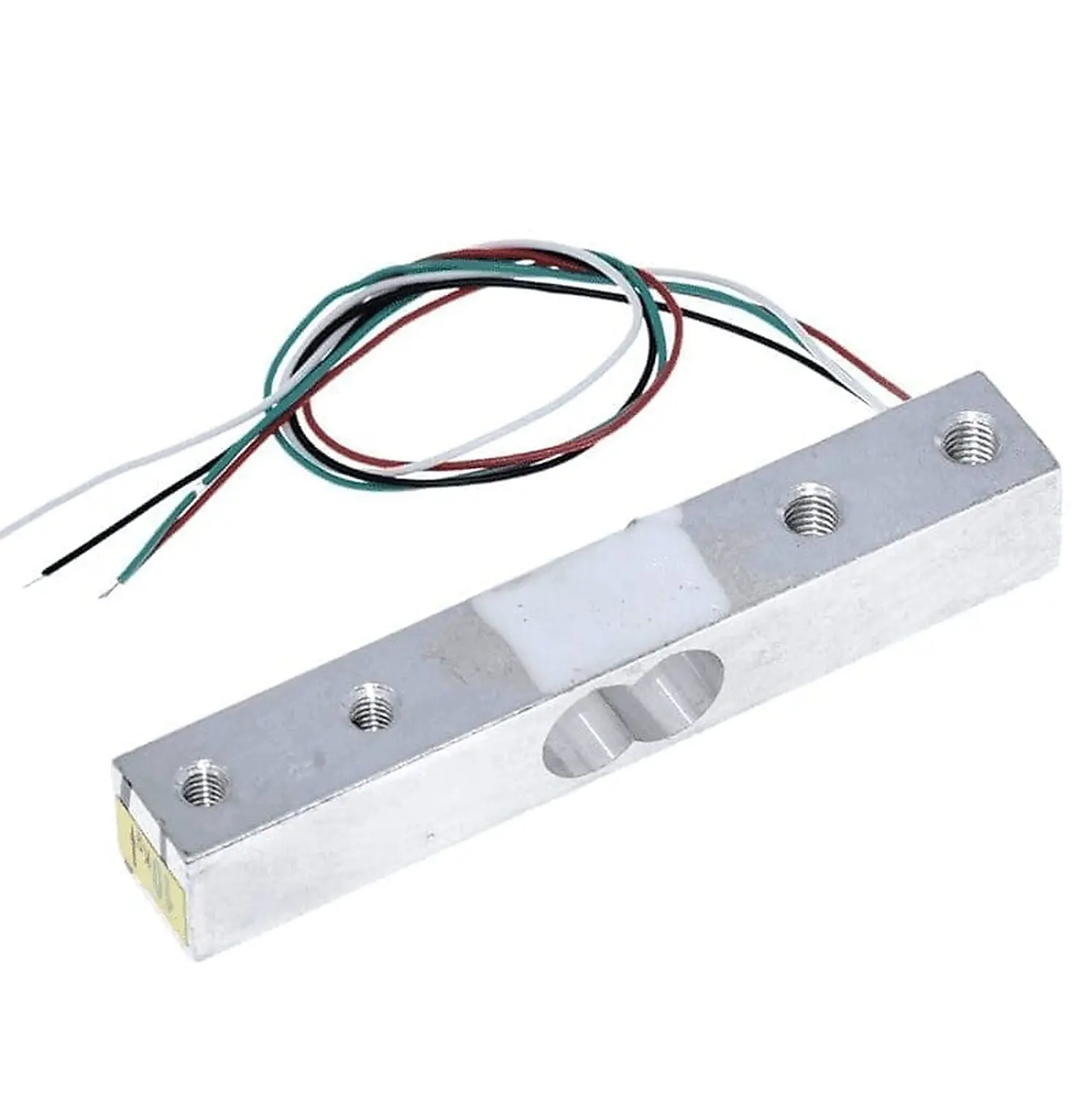

Le capteur YZC est un capteur de pesage à jauge de contrainte de type « poutre parallèle » (parallel beam load cell) : un barreau d’aluminium usiné, aminci en son centre, sur lequel est collée une jauge de contrainte formant un pont de Wheatstone. Sous l’effet d’une charge, la déformation mécanique du barreau modifie très légèrement la résistance de la jauge, ce qui déséquilibre le pont et génère un signal différentiel de quelques millivolts, proportionnel au poids appliqué. Ce signal est trop faible pour être lu directement par une broche analogique de microcontrôleur : il doit passer par un amplificateur/convertisseur dédié, le plus répandu étant le module HX711 (24 bits), qui numérise le signal et le transmet en série au microcontrôleur.
Didactico propose cette poutre de pesage en quatre capacités — 1 kg, 3 kg, 5 kg et 10 kg — commercialisées selon les lots sous les références YZC-131 ou YZC-133. La vérification visuelle du catalogue confirme que ces deux références partagent la même conception mécanique (poutre parallèle, mêmes points de fixation, même sortie 4 fils) : seule la capacité maximale change d’une variation à l’autre.
⭐ Pourquoi ce capteur
📐 Caractéristiques clés
🔄 YZC-131 ou YZC-133 : une même famille, des capacités différentes
Sur ce type de composant générique, les références YZC-131 et YZC-133 désignent avant tout des lots/moules de fabrication différents chez les fournisseurs, et non deux formats physiques distincts : la comparaison photo des quatre capacités vendues par Didactico montre la même poutre parallèle, les mêmes perçages de fixation et la même sortie 4 fils. C’est donc la capacité maximale (1, 3, 5 ou 10 kg) qui doit guider votre choix de variation, pas la référence imprimée sur le capteur.
🔧 Mise en œuvre en 3 étapes
🛠️ Usages
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Une poutre de pesage à jauge de contrainte simple et économique, disponible en quatre capacités (1, 3, 5, 10 kg) pour s’adapter à la charge à mesurer, à associer systématiquement à un module HX711 pour exploiter son signal — la brique de base classique de toute balance électronique DIY ou projet d’instrumentation pédagogique.
Questions fréquentes
Quel est l'usage principal du capteur de pesage YZC-131 ?
Le capteur de pesage YZC-131 est conçu pour mesurer des poids allant jusqu'à 3 kg avec une précision de 0,1 g. Il est idéal pour des projets électroniques variés, notamment dans le domaine de l'automatisation, de la robotique ou des balances électroniques.
Ce capteur est-il compatible avec d'autres composants électroniques ?
Oui, le capteur YZC-131 dispose d'une interface analogique qui permet de l'intégrer facilement à divers microcontrôleurs et systèmes de prototypage. Assurez-vous simplement que votre système peut traiter les signaux analogiques.
Comment installer le capteur de pesage YZC-131 ?
L'installation du capteur YZC-131 nécessite de le connecter à une alimentation appropriée et à un circuit de lecture analogique. Suivez les instructions fournies dans la documentation pour un câblage correct et une calibration adéquate.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le capteur de pesage YZC-131 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement.
Le capteur YZC-131 est-il garanti ?
Oui, le capteur de pesage YZC-131 est couvert par une garantie de 12 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Quelles sont les différences entre le YZC-131 et d'autres capteurs de pesage ?
Le YZC-131 se distingue par sa capacité de 3 kg et sa précision de 0,1 g, ce qui le rend adapté pour des applications nécessitant une mesure fine. D'autres modèles peuvent avoir des capacités différentes ou des interfaces numériques.
Peut-on utiliser ce capteur pour des applications industrielles ?
Le capteur YZC-131 est principalement destiné à des projets de prototypage et d'électronique. Pour des applications industrielles, il est conseillé de vérifier si ses spécifications répondent aux exigences de votre projet.
Comment installer le capteur de pesage YZC-131
-
1Préparation du matériel
Rassemblez tous les outils nécessaires, y compris un multimètre, un fer à souder, une pince à dénuder, ainsi que les câbles de connexion et une plaque de prototypage. Assurez-vous que votre espace de travail est propre et bien éclairé.
-
2Identification des broches
Examinez le capteur YZC-131 pour identifier les broches de connexion. Généralement, il y a quatre broches : deux pour l'alimentation et deux pour le signal de sortie. Consultez la documentation technique pour confirmer les fonctions de chaque broche.
-
3Dénudage des câbles
Prenez les câbles de connexion et utilisez la pince à dénuder pour enlever une petite section de l'isolant à chaque extrémité. Cela permettra une connexion solide aux broches du capteur.
-
4Soudure des connexions
Connectez les câbles aux broches du capteur en utilisant le fer à souder. Assurez-vous que les connexions sont solides et qu'il n'y a pas de court-circuit entre les broches. Laissez refroidir les soudures.
-
5Installation sur la plaque de prototypage
Fixez le capteur sur la plaque de prototypage. Utilisez des connecteurs ou des fils pour relier les sorties du capteur à votre circuit ou à un microcontrôleur, selon votre projet.
-
6Test de fonctionnement
Alimentez le capteur et utilisez un multimètre pour vérifier que les tensions sont correctes. Testez la précision du capteur en plaçant des poids connus et en vérifiant les valeurs mesurées.
-
7Calibration du capteur
Si nécessaire, calibrez le capteur en suivant les instructions spécifiques de votre projet. Cela peut impliquer l'ajustement des valeurs de sortie pour correspondre aux poids appliqués.
| Poids | 0,015 kg |
|---|---|
| Capacité | 1 kg, 3 kg, 5 kg, 10 kg |
