Capteur de courant 25A LTS25-NP

UGS : DAR-02-C30

Disponible sur commande

Capteur de courant 25A LTS25-NP, précis et fiable, parfait pour projets électroniques éducatifs et prototypage.

43,000 TND

Disponible sur commande

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Mesure de courant

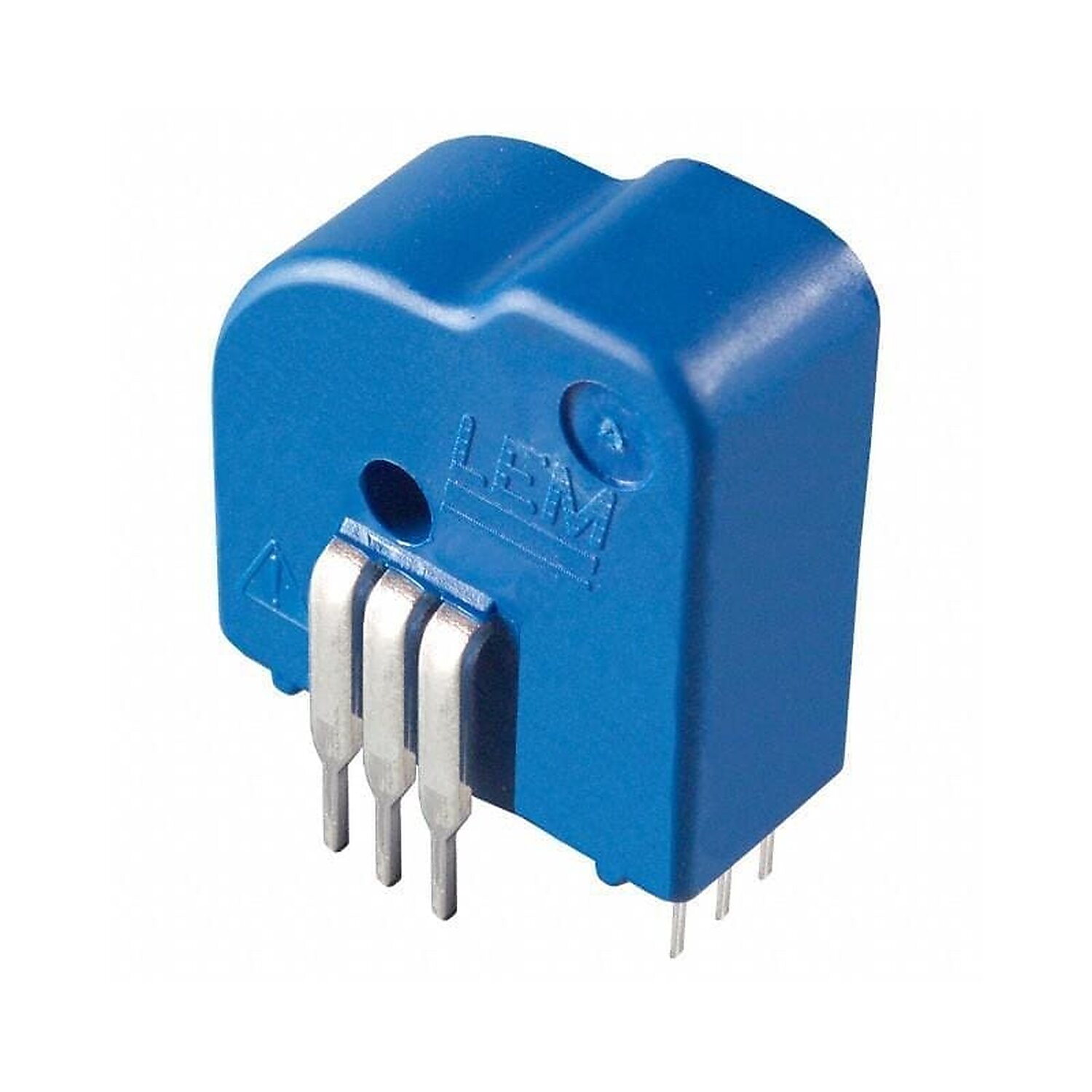

Capteur de courant à effet Hall LTS 25-NP (±25 A)

Transducteur de courant LEM LTS 25-NP à effet Hall en boucle fermée, mesurant un courant nominal de ±25 A avec une excellente précision et une isolation galvanique totale entre la mesure et le circuit de puissance. La référence professionnelle pour surveiller un courant sans contact électrique.

Mesurer sans se brancher dans le circuit

Le courant à mesurer traverse le primaire du capteur ; le champ magnétique qu’il crée est compensé par une boucle fermée, ce qui donne une sortie tension fidèle et linéaire, isolée de la puissance. Bidirectionnel, le LTS 25-NP convient au contrôle moteur, aux onduleurs et aux alimentations où précision et sécurité priment.

Caractéristiques

RéférenceLEM LTS 25-NP
Courant nominal±25 A (bidirectionnel)
TechnologieEffet Hall, boucle fermée, isolé
SortieTension proportionnelle

Usages

Contrôle moteurOnduleurAlimentation de puissanceMesure isolée
La sortie est une tension centrée (référence) à convertir via l’ADC. Profitez de l’isolation : le circuit de mesure reste séparé de la puissance.

Questions fréquentes

Quel est l'usage principal du capteur de courant 25A LTS25-NP ?

Le capteur de courant 25A LTS25-NP est conçu pour mesurer le courant dans divers projets électroniques. Il est idéal pour les applications éducatives et de prototypage, permettant aux utilisateurs de suivre et d'analyser la consommation d'énergie de leurs circuits.

Ce capteur est-il compatible avec tous les microcontrôleurs ?

Le capteur de courant 25A LTS25-NP est généralement compatible avec la plupart des microcontrôleurs courants. Il est important de vérifier les spécifications de votre microcontrôleur pour assurer une intégration sans problème.

Comment installer le capteur de courant 25A LTS25-NP ?

L'installation du capteur est simple. Il suffit de le connecter en série avec le circuit dont vous souhaitez mesurer le courant. Assurez-vous de respecter les polarités et de suivre les instructions fournies dans le manuel d'utilisation.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison pour le capteur de courant 25A LTS25-NP en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Vous recevrez un suivi de votre commande pour rester informé.

Le capteur est-il couvert par une garantie ?

Oui, le capteur de courant 25A LTS25-NP est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, vous offrant ainsi une tranquillité d'esprit lors de votre achat.

Quelles sont les différences avec d'autres capteurs de courant ?

Le capteur de courant 25A LTS25-NP se distingue par sa précision et sa capacité à mesurer jusqu'à 25A. Contrairement à d'autres modèles, il est spécialement conçu pour le prototypage, offrant une facilité d'utilisation pour les projets éducatifs.

Peut-on utiliser ce capteur pour des applications industrielles ?

Bien que le capteur de courant 25A LTS25-NP soit principalement destiné à des projets éducatifs et de prototypage, il peut également être utilisé dans des applications légères. Pour des applications industrielles, il est conseillé de choisir un capteur adapté aux exigences spécifiques.

Comment utiliser le capteur de courant 25A LTS25-NP

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir tous les éléments nécessaires : le capteur de courant LTS25-NP, une source d'alimentation, un multimètre et des fils de connexion. Vérifiez que le capteur est en bon état et que les connexions ne sont pas endommagées.

  2. 2
    Connexion du capteur

    Connectez le capteur de courant en série avec la charge que vous souhaitez mesurer. Assurez-vous que le fil de la source d'alimentation passe à travers l'ouverture du capteur. Cela permettra au capteur de mesurer le courant qui traverse le fil.

  3. 3
    Branchement des sorties

    Reliez les bornes de sortie du capteur aux entrées de votre circuit de mesure ou à votre multimètre. Assurez-vous de respecter la polarité, en connectant la sortie positive à l'entrée positive de votre appareil de mesure.

  4. 4
    Alimentation du circuit

    Mettez sous tension votre circuit en vous assurant que tout est correctement connecté. Vérifiez que le capteur est alimenté si nécessaire, en fonction de votre configuration.

  5. 5
    Mesure du courant

    Utilisez votre multimètre pour lire la valeur du courant mesuré. Réglez le multimètre sur la fonction appropriée pour mesurer le courant continu ou alternatif, selon votre application.

  6. 6
    Vérification des résultats

    Comparez la valeur mesurée avec les attentes de votre projet. Si les résultats ne correspondent pas, vérifiez les connexions et assurez-vous que le capteur est correctement installé.

  7. 7
    Déconnexion et rangement

    Une fois les mesures effectuées, éteignez votre circuit et déconnectez le capteur. Rangez tous les éléments en veillant à ne pas endommager les connexions ou le capteur.

Poids0,015 kg
