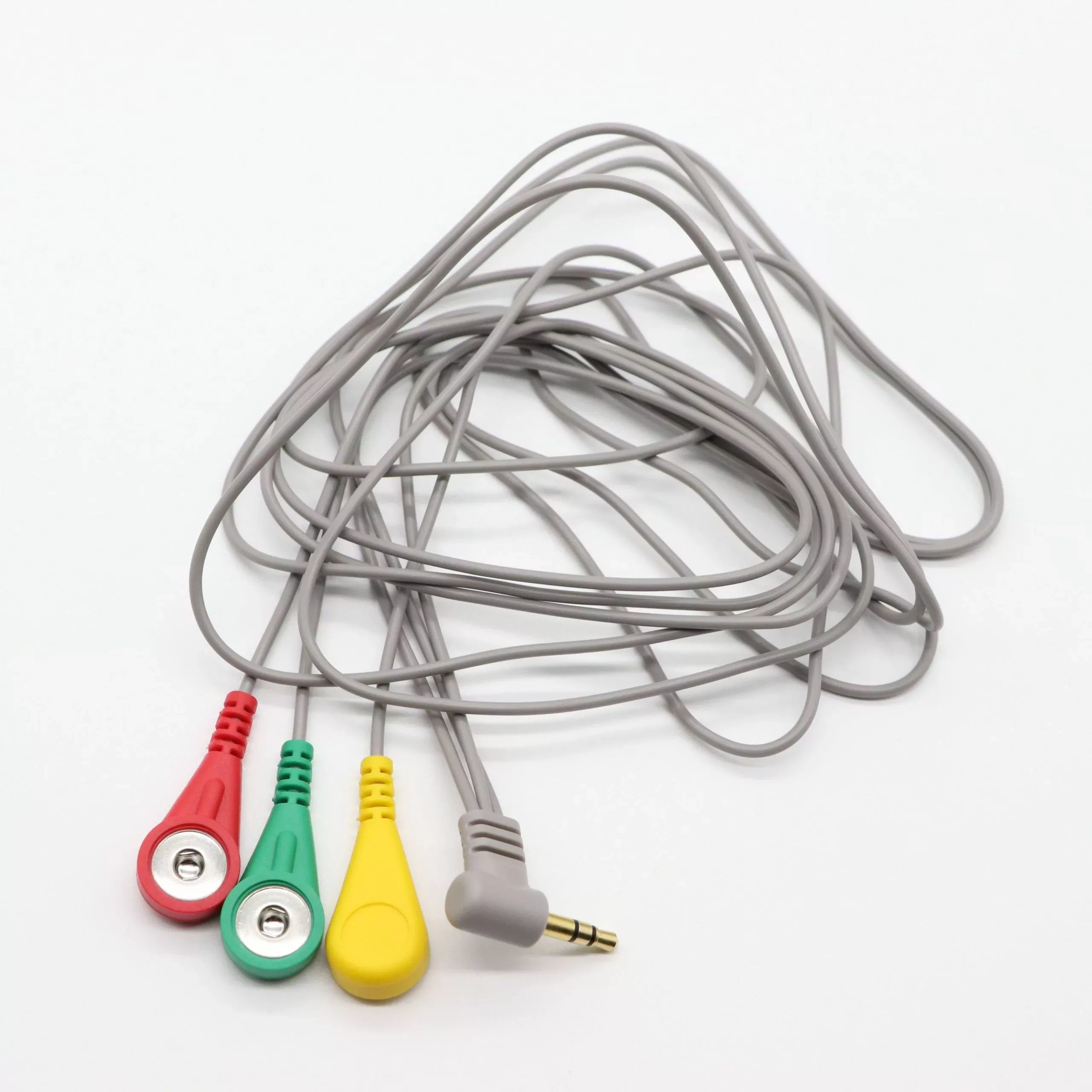

Cable capteur 3 fils électrodes ECG/EKG/EMG

UGS : DAR-02-M07

En stock

Câble capteur ECG 3 fils avec électrodes pour mesures précises. Compatible EKG et EMG. Disponible chez Didactico.tn.

28,400 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Câble + électrodes · Usage pédagogique

Câble capteur 3 fils pour acquisition ECG / EMG sur module AD8232

Le maillon entre la peau et votre carte d’acquisition : un câble blindé à 3 conducteurs terminé par des boutons-pression qui se clipsent sur des électrodes adhésives, pensé pour les travaux pratiques de biosignaux.

🔌 À quoi sert ce câble

Ce câble relie trois électrodes de surface à un module de mesure de biopotentiels comme l’AD8232 (ECG) ou un capteur musculaire (EMG). Il transporte les faibles différences de potentiel captées à la surface de la peau jusqu’à l’étage d’amplification de la carte. C’est un consommable de laboratoire destiné à l’enseignement de l’instrumentation biomédicale et au prototypage de biofeedback, et non un dispositif de diagnostic médical.

⭐ Pourquoi ce câble plutôt qu’un fil nu

🎯3 voies normaliséesRA, LA et RL/REF, le schéma classique d’une dérivation ECG à 3 électrodes.
🔘Boutons-pression snapConnecteurs à clip standard pour électrodes adhésives jetables du commerce.
🎚️Jack 3,5 mmFiche stéréo qui s’enfiche directement dans l’embase de l’AD8232.
🧵Conducteurs souplesCâble fin et flexible pour limiter les artefacts de mouvement pendant la mesure.
🎨Repérage couleurFils différenciés pour placer chaque électrode au bon endroit sans erreur.
🔁RéutilisableSeules les électrodes sont jetables ; le câble se garde d’une séance à l’autre.

📐 Caractéristiques

TypeCâble capteur de biopotentiel à 3 fils
Connecteur carteJack stéréo 3,5 mm
Connecteurs électrodes3 × boutons-pression (snap) standard
Signaux visésECG / EKG et EMG
Carte compatibleModule AD8232 et capteurs EMG à entrée snap
UsagePédagogique / prototypage (non médical)

🩺 ECG ou EMG : la même chaîne de mesure

En plaçant les électrodes sur le torse, vous lisez le rythme cardiaque (ECG). En les positionnant le long d’un muscle, le même câble capte l’activité électrique de la contraction musculaire (EMG), utile pour piloter une prothèse de démonstration ou une interface gestuelle. Le principe reste identique : amener proprement trois potentiels de surface vers un amplificateur d’instrumentation.

📦 Ce que vous recevez

Le nécessaire pour câbler une mesure :
  • 1 câble capteur à 3 fils, fiche jack 3,5 mm
  • 3 connecteurs à boutons-pression
  • Électrodes adhésives snap (selon conditionnement)

🛠️ Travaux pratiques possibles

Un câble qui ouvre tout le champ des biosignaux en TP :

❤️ Tracé ECG sur AD8232💪 Acquisition EMG🤖 Bras commandé par muscle📈 Traitement du signal🎮 Interface biofeedback🎓 TP instrumentation

🚀 Mise en œuvre en 3 étapes

1. ClipserFixez les trois électrodes adhésives, puis enclenchez les boutons-pression du câble.
2. BrancherInsérez le jack 3,5 mm dans le module AD8232 ou EMG relié à votre carte.
3. VisualiserLisez la sortie analogique sur l’ADC et tracez le signal (Serial Plotter, Python…).

👤 Pour qui ?

Étudiants biomédical / EEAISET & écoles d’ingénieursLabos de signalMakers biofeedback

💡 Bon à savoir

Ce câble est un outil pédagogique : il sert à comprendre et à manipuler les biosignaux, jamais à poser un diagnostic ni à surveiller un patient. Prévoyez des électrodes adhésives de rechange (elles s’usent vite) et nettoyez la peau avant pose pour réduire le bruit. Pour un tracé propre, éloignez le montage du secteur et alimentez de préférence sur batterie.

🏁 En résumé

Trois fils, des clips snap et une fiche jack 3,5 mm : ce câble est l’accessoire indispensable pour exploiter un module AD8232 ou un capteur EMG en travaux pratiques. Simple, réutilisable et conforme au schéma 3 électrodes, il transforme une carte d’acquisition en banc de découverte des signaux ECG et musculaires, dans un cadre strictement éducatif.

📘 Tutoriel : Kit ECG AD8232 : Moniteur Cardiaque DIY avec Arduino en Tunisie

Questions fréquentes

Quel est l'usage principal de ce câble capteur ECG ?

Ce câble capteur ECG à 3 fils est conçu pour effectuer des mesures précises d'électrocardiogramme (ECG), d'électroencéphalogramme (EEG) et d'électromyogramme (EMG). Il permet de capter les signaux électriques du cœur et des muscles, facilitant ainsi un diagnostic médical fiable.

Ce câble est-il compatible avec tous les appareils ECG/EKG/EMG ?

Le câble capteur ECG est compatible avec la plupart des appareils de mesure ECG, EKG et EMG disponibles sur le marché. Cependant, il est recommandé de vérifier la compatibilité avec votre appareil spécifique avant l'achat.

Comment installer ce câble capteur ?

L'installation du câble capteur ECG est simple. Il suffit de connecter les fils aux électrodes appropriées et de les fixer sur la peau du patient. Assurez-vous que les électrodes sont bien positionnées pour garantir des mesures précises.

Quels sont les délais de livraison pour ce produit en Tunisie ?

La livraison de ce câble capteur ECG en Tunisie est généralement effectuée sous 3 à 5 jours ouvrés. Les délais peuvent varier en fonction de votre localisation et des conditions de transport.

Ce produit est-il garanti ?

Oui, le câble capteur ECG est couvert par une garantie de 1 an contre les défauts de fabrication. Cette garantie vous assure un remplacement ou une réparation en cas de problème durant la période de couverture.

Quelles sont les différences avec d'autres câbles capteurs similaires ?

Ce câble capteur ECG se distingue par sa conception à 3 fils, qui permet des mesures plus précises et fiables par rapport à d'autres modèles à 2 fils. De plus, il est spécifiquement conçu pour être compatible avec les appareils ECG, EKG et EMG.

Peut-on utiliser ce câble pour des tests à domicile ?

Oui, ce câble capteur ECG peut être utilisé pour des tests à domicile, à condition de disposer d'un appareil compatible. Il est idéal pour les professionnels de santé qui souhaitent effectuer des mesures à distance.

Comment utiliser le câble capteur 3 fils électrodes ECG/EKG/EMG

⏱ Temps total : 15 min

  1. 1
    Préparation des électrodes

    Avant de commencer, assurez-vous que la zone de peau où vous allez placer les électrodes est propre et sèche. Si nécessaire, rasez les poils pour garantir un bon contact. Utilisez un antiseptique pour désinfecter la peau.

  2. 2
    Connexion des fils

    Prenez le câble capteur à 3 fils et identifiez les connexions pour chaque électrode. Connectez chaque fil aux électrodes correspondantes, en vous assurant qu'ils sont bien fixés pour éviter toute déconnexion pendant l'utilisation.

  3. 3
    Placement des électrodes

    Placez les électrodes sur la peau en suivant le schéma d'électrode approprié pour l'ECG, l'EKG ou l'EMG. Généralement, les électrodes doivent être placées sur les membres ou la poitrine selon le type de mesure que vous souhaitez effectuer.

  4. 4
    Vérification des connexions

    Avant de commencer la mesure, vérifiez que toutes les connexions sont sécurisées. Assurez-vous que les fils ne sont pas endommagés et que les électrodes sont bien en contact avec la peau.

  5. 5
    Lancement de la mesure

    Une fois les électrodes en place et les connexions vérifiées, lancez l'appareil de mesure ECG/EKG/EMG. Suivez les instructions spécifiques de l'appareil pour commencer l'enregistrement des données.

  6. 6
    Analyse des données

    Après la mesure, analysez les données obtenues selon les recommandations de votre appareil. Vous pourrez visualiser les résultats sur l'écran de l'appareil ou les transférer sur un ordinateur pour une analyse plus approfondie.

  7. 7
    Retrait des électrodes

    Une fois la mesure terminée, retirez délicatement les électrodes de la peau. Nettoyez la zone avec de l'eau et du savon pour enlever tout résidu de gel ou d'adhésif.

Poids0,015 kg
