bouton poussoir r16-503bd - Bouton poussoir miniature momentané rouge R16-503BD 16 mm avec témoin lumineux - Didactico Tunisie

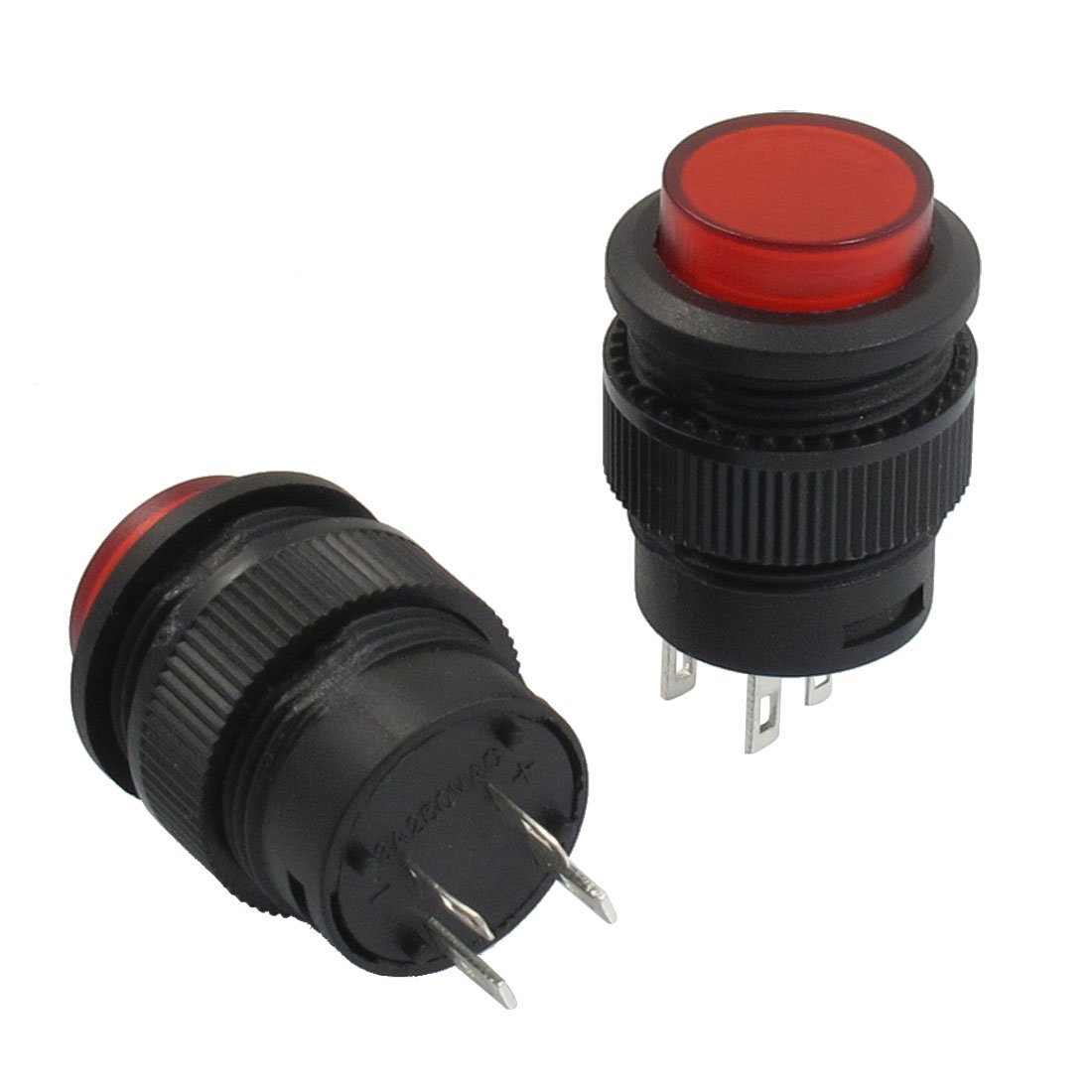

Bouton poussoir miniature momentané rouge R16-503BD 16 mm avec témoin lumineux

UGS : DCD-02-C23

En stock

Bouton poussoir miniature momentané rouge R16-503BD 16 mm avec témoin lumineux, idéal pour projets électroniques et robotiques. Composant fiable et précis pour circuits de commande et interfaces utilisateur.

2,600 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Rouge · Voyant intégré · Ø 16 mm

R16-503BD : le bouton-poussoir 16 mm qui affiche son propre état

Au contact momentané classique, le R16-503BD ajoute un voyant intégré dans la calotte rouge : une indication visuelle immédiate, sans composant électronique supplémentaire à câbler à part.

🔴 Un poussoir 16 mm avec lampe témoin intégrée

Plus grand que le format 10 mm des séries DS, le R16-503BD (Ø16 mm) associe un contact momentané (ON)-OFF à une lampe témoin logée directement dans la calotte translucide rouge. Cette lampe, alimentée séparément du contact de puissance, permet de visualiser un état — présence tension, appui enregistré, alarme active — sans ajouter de LED ni de résistance externe sur la façade. Un choix courant sur les tableaux de commande et bancs didactiques où le retour visuel compte autant que l’action elle-même.

⭐ Pourquoi ce poussoir

💡Voyant intégré 2 VUne lampe témoin logée dans la calotte, alimentée indépendamment du contact de commutation.
⚡Contact momentané (ON)-OFFRevient seul en position ouverte au relâchement, comme les poussoirs de la série DS.
📏Diamètre de montage 16 mmUn format plus visible et plus robuste que le 10 mm, courant sur les pupitres de commande.
🔌4 brochesDeux broches pour le contact, deux pour l’alimentation du voyant, à câbler séparément.

📐 Caractéristiques clés

RéférenceR16-503BD
CouleurRouge (calotte + voyant)
Diamètre de montage16 mm
Type de contact(ON)-OFF, momentané
Voyant intégréLampe témoin 2 V (version rouge)
Tension / courant du contact1,5 A sous 250 V AC
Résistance de contact≤ 50 mΩ
Résistance d’isolement≥ 100 MΩ
Endurance mécanique≈ 200 000 cycles
Indice de protectionIP40 (usage intérieur)

💡 À quoi sert le voyant intégré ?

Sur un poussoir simple comme le DS-213, seul le mécanisme indique si le bouton a été pressé. Sur le R16-503BD, la lampe témoin donne un retour visuel indépendant : elle peut signaler une tension présente, une alarme déclenchée ou confirmer qu’un ordre a bien été transmis, selon comment vous câblez son alimentation. Ce circuit lumineux est totalement distinct du contact de commutation : couper le contact n’éteint pas forcément le voyant, et inversement, ce qui laisse une vraie liberté de conception sur un tableau de commande.

🛠️ Sur quels tableaux l’installer ?

Le format 16 mm et le voyant intégré conviennent bien aux montages où l’état doit être visible d’un coup d’œil :

🎛️ Pupitre de commande🚨 Signalisation d’alarme🎓 Banc didactique🤖 Tableau de contrôle robotique🔧 Armoire électrique de TP💡 Indicateur de mise sous tension

🚀 Câblage en 3 étapes

Identifier les 4 brochesRepérez au multimètre les deux broches du contact (continuité à l’appui) et les deux broches du voyant.
Câbler le contactReliez les deux broches de contact à votre circuit de commande, comme un poussoir momentané classique.
Alimenter le voyantBranchez le voyant sur une source adaptée à sa tension (2 V pour cette version rouge), indépendamment du contact.

👤 Pour qui ?

Enseignants (bancs didactiques)Intégrateurs de tableaux de commandeMakers avancésÉtudiants en automatisme

💡 Bon à savoir

Le voyant intégré du R16-503BD n’est pas une LED basse consommation pilotable directement par un microcontrôleur : c’est une lampe témoin dédiée, à alimenter à sa tension nominale (2 V pour cette version rouge). Ne la reliez pas directement à une sortie logique 5 V ou 3,3 V sans limiter le courant, sous peine de la griller. Le contact de commutation, lui, reste un contact sec classique à basse puissance.

🏁 En résumé

Le R16-503BD rouge combine un contact momentané fiable et un voyant intégré, deux fonctions indépendantes dans un même boîtier 16 mm. Un format plus visible que les poussoirs 10 mm, pensé pour les tableaux de commande et bancs didactiques où l’état du bouton doit se voir autant que se sentir.

Questions fréquentes

Quel est l'usage principal du bouton poussoir miniature R16-503BD ?

Le bouton poussoir miniature R16-503BD est conçu pour des projets électroniques et éducatifs. Il est idéal pour les applications robotiques, permettant de contrôler des circuits de manière simple et efficace.

Ce bouton est-il compatible avec tous les types de circuits ?

Oui, le R16-503BD est compatible avec la plupart des circuits électroniques. Il fonctionne avec une tension standard, ce qui le rend adapté à divers projets, que ce soit pour des prototypes ou des installations permanentes.

Comment installer le bouton poussoir R16-503BD ?

L'installation du bouton poussoir R16-503BD est simple. Il suffit de le souder sur une carte de circuit imprimé ou de le connecter à des fils selon les besoins de votre projet. Assurez-vous de respecter les polarités pour un fonctionnement optimal.

Quel est le délai de livraison pour ce produit en Tunisie ?

La livraison du bouton poussoir R16-503BD en Tunisie est généralement rapide. Comptez entre 3 à 5 jours ouvrables pour recevoir votre commande, selon votre localisation.

Ce produit est-il garanti ?

Oui, le bouton poussoir R16-503BD est couvert par une garantie de 6 mois. Cela vous assure une protection contre les défauts de fabrication, vous permettant d'acheter en toute confiance.

Quelles sont les différences avec d'autres boutons poussoirs similaires ?

Le R16-503BD se distingue par sa taille compacte de 16 mm et son témoin lumineux intégré, offrant une indication visuelle de son état. D'autres modèles peuvent ne pas avoir cette fonctionnalité ou être plus grands, ce qui peut ne pas convenir à tous les projets.

Comment installer le bouton poussoir miniature momentané rouge R16-503BD

⏱ Temps total : 15 min

  1. 1
    Préparation de l'espace de travail

    Assurez-vous d'avoir un espace de travail propre et bien éclairé. Rassemblez tous les outils nécessaires, comme un fer à souder, de la soudure et des fils. Vérifiez que le bouton poussoir est en bon état et que vous avez tous les composants nécessaires pour votre projet.

  2. 2
    Identification des bornes du bouton

    Examinez le bouton poussoir R16-503BD pour identifier les bornes. Il y a généralement deux bornes pour le contact et une pour le témoin lumineux. Prenez note de la configuration pour éviter toute confusion lors de l'installation.

  3. 3
    Préparation des fils

    Coupez des morceaux de fil de la longueur appropriée pour connecter le bouton à votre circuit. Dénudez les extrémités des fils sur environ 5 mm pour faciliter la soudure. Assurez-vous que les fils sont propres et sans dommages.

  4. 4
    Soudure des fils au bouton

    Chauffez votre fer à souder et appliquez de la soudure sur les bornes du bouton poussoir. Soudez un fil à chaque borne de contact. Si vous utilisez le témoin lumineux, soudez également un fil à la borne correspondante. Laissez refroidir quelques instants.

  5. 5
    Intégration dans le circuit

    Connectez les autres extrémités des fils à votre circuit. Assurez-vous que les connexions sont solides et bien isolées pour éviter les courts-circuits. Vérifiez que le bouton est correctement intégré dans le schéma de votre projet.

  6. 6
    Test du bouton poussoir

    Alimentez votre circuit et appuyez sur le bouton poussoir. Vérifiez que le témoin lumineux s'allume lorsque le bouton est enfoncé. Si tout fonctionne correctement, le bouton est installé avec succès.

  7. 7
    Finalisation et rangement

    Une fois le test effectué, assurez-vous que toutes les connexions sont sécurisées. Rangez vos outils et nettoyez votre espace de travail. Documentez votre installation pour référence future.

Poids0,03 kg
