bouton poussoir momentané - Didactico Tunisie
Bouton poussoir momentané DS-213 Vert 10 mm 2PIN 2,000 TND
bouton poussoir momentané - Didactico Tunisie
Click to enlarge

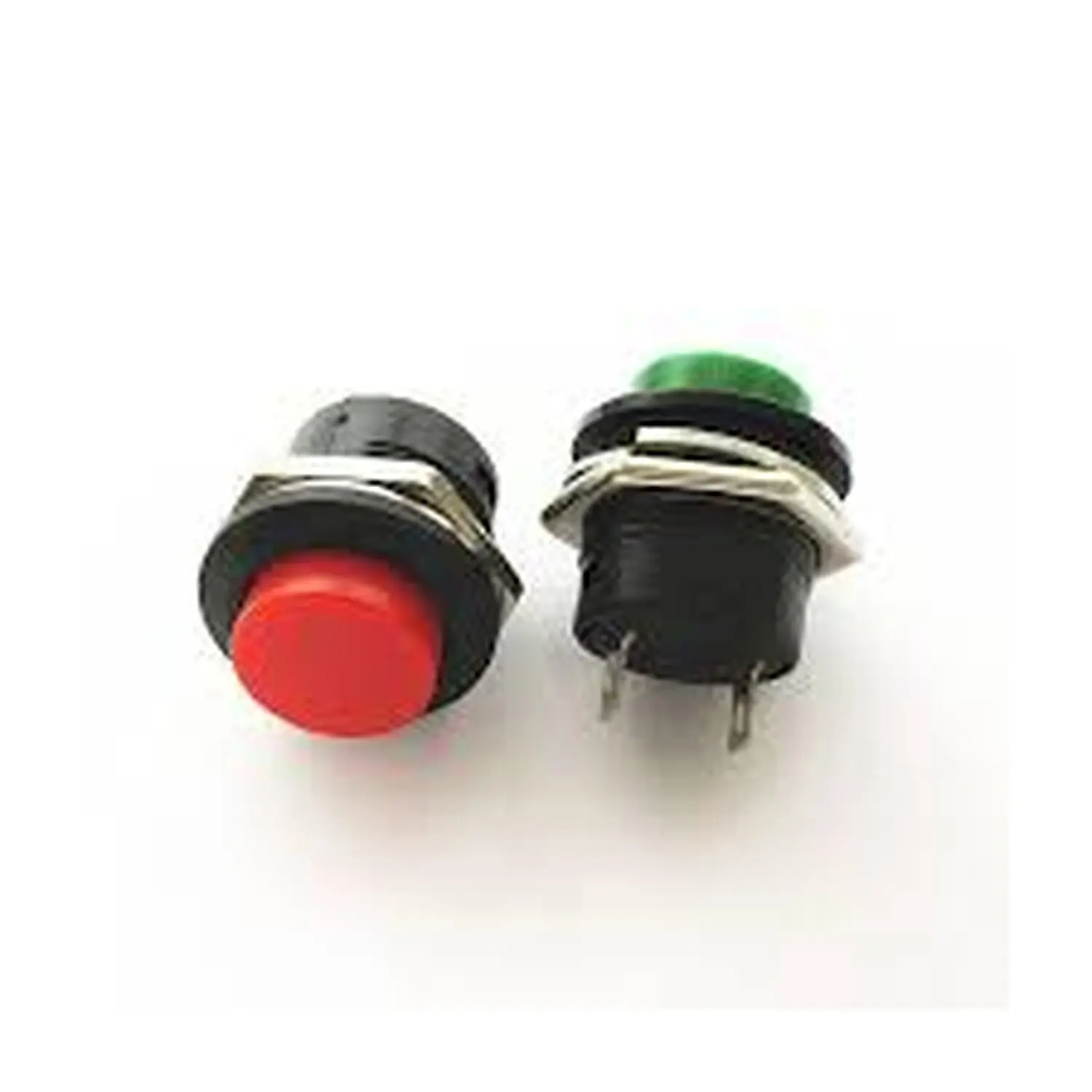

Bouton poussoir momentané DS-213 rouge 10 mm 2PIN

UGS : DCD-02-C31

En stock

Bouton poussoir momentané DS-213 rouge 10 mm, 2 broches. Parfait pour un contrôle précis dans vos projets électroniques.

2,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Rouge · Contact à impulsion · Ø 10 mm

DS-213 : le bouton-poussoir 10 mm qui revient tout seul en position OFF

Une pression, un signal, puis retour automatique au repos : le DS-213 rouge est le contact momentané de référence pour déclencher une action ponctuelle dans un montage électronique ou un tableau didactique.

🔴 Un contact NO miniature pour vos circuits de commande

Le DS-213 est un bouton-poussoir rond en bakélite de 10 mm de diamètre, à monter sur un perçage de panneau. Sa calotte rouge surélevée facilite le repérage visuel et l’appui, y compris ganté. Contrairement à un interrupteur classique, il ne reste pas enclenché : le contact se ferme uniquement pendant l’appui, puis s’ouvre dès le relâchement. Ce comportement en fait un candidat naturel pour tout ce qui doit rester une action instantanée — reset, sonnette, validation, déclenchement d’un relais — plutôt qu’un état permanent.

⭐ Pourquoi ce poussoir

⚡Contact momentané (ON)-OFFLe circuit ne reste fermé que le temps de l’appui, sans risque d’oubli en position activée.
🔌2 broches à souderCâblage direct, sans polarité à respecter : deux languettes pour un contact sec simple.
📏Perçage standard 10 mmSe monte sur la plupart des coffrets, façades et boîtiers percés au format 10 mm.
🎯Calotte rouge surélevéeRepérage visuel immédiat sur un tableau de commande ou un pupitre pédagogique.

📐 Caractéristiques clés

RéférenceDS-213
CouleurRouge
Diamètre de montage10 mm
Nombre de broches2 (contact simple)
Type de contact(ON)-OFF, momentané
Tension / courant nominal1 A sous 250 V AC (contact sec)
Résistance de contact≤ 50 mΩ
Résistance d’isolement≥ 100 MΩ
Endurance mécanique≈ 200 000 cycles
Indice de protectionIP40 (usage intérieur)

🔁 DS-213 ou DS-211 : lequel choisir ?

Le DS-213 et le DS-211 partagent le même corps 10 mm et le même brochage 2 pins, mais pas le même comportement mécanique. Le DS-213 (celui-ci) est à impulsion : il revient seul en position ouverte dès qu’on relâche la pression, comme une sonnette. Le DS-211 est à verrouillage : une pression le maintient fermé jusqu’à la pression suivante, comme un interrupteur marche/arrêt. Choisissez le DS-213 pour une action ponctuelle (reset, validation, déclenchement), le DS-211 pour un état permanent (alimentation, mode ON/OFF).

🛠️ Dans quels montages l’utiliser ?

Le format 10 mm et le contact momentané conviennent à de nombreux circuits de commande basse tension :

🔄 Bouton reset🔔 Sonnette / alarme🎓 TP électronique🤖 Déclencheur robotique🧪 Prototypage Arduino/ESP🎮 Contrôleur DIY

👤 Pour qui ?

Étudiants en électroniqueMakers et hobbyistesEnseignants (TP/démonstration)Intégrateurs de petits montages

💡 Bon à savoir

Le DS-213 est un contact sec basse puissance, pas un interrupteur secteur : il convient au pilotage d’un circuit de commande (microcontrôleur, relais, entrée logique), pas à la coupure directe d’un appareil branché sur le secteur. L’orientation des deux broches n’a pas d’importance électrique, mais vérifier le sens de montage du perçage (écrou côté arrière) avant de souder facilite un câblage propre.

🏁 En résumé

Compact, économique et fiable, le DS-213 rouge apporte une fonction reset/validation franche à tout montage 10 mm. Sa nature momentanée le distingue du DS-211 à verrouillage et en fait le bon choix dès qu’une action doit rester ponctuelle plutôt que permanente.

Questions fréquentes

Quel est l'usage principal du bouton poussoir momentané DS-213 ?

Le bouton poussoir momentané DS-213 est conçu pour un contrôle précis dans vos projets électroniques. Il est idéal pour des applications telles que l'activation de circuits, le démarrage d'appareils ou la création d'interfaces utilisateur simples.

Ce bouton est-il compatible avec tous les types de circuits ?

Oui, le bouton poussoir DS-213 est compatible avec la plupart des circuits électroniques. Grâce à ses deux broches, il peut être facilement intégré dans divers projets, que ce soit pour des prototypes ou des installations permanentes.

Comment installer le bouton poussoir DS-213 ?

L'installation du bouton poussoir DS-213 est simple. Il suffit de souder les deux broches aux points de connexion de votre circuit. Assurez-vous que les connexions sont bien sécurisées pour un fonctionnement optimal.

Quels sont les délais de livraison pour ce produit en Tunisie ?

La livraison du bouton poussoir momentané DS-213 en Tunisie est généralement rapide. Vous pouvez vous attendre à recevoir votre commande dans un délai de 3 à 5 jours ouvrables, selon votre localisation.

Ce produit est-il garanti ?

Oui, le bouton poussoir momentané DS-213 est couvert par une garantie de conformité. Si vous rencontrez un problème lié à un défaut de fabrication, vous pouvez nous contacter pour un échange ou un remboursement.

Quelles sont les différences entre le DS-213 et d'autres boutons similaires ?

Le bouton poussoir DS-213 se distingue par sa taille de 10 mm et son design momentané. Contrairement à d'autres boutons, il ne reste pas enfoncé après activation, ce qui le rend idéal pour des applications nécessitant un contrôle temporaire.

Peut-on utiliser ce bouton pour des projets en extérieur ?

Le bouton poussoir DS-213 est principalement conçu pour un usage en intérieur. Pour des projets en extérieur, il est recommandé d'utiliser un bouton avec une protection contre les intempéries.

Comment installer le bouton poussoir momentané DS-213

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Pince à dénuder, Multimètre
Fournitures : Fil électrique, Plaque de prototypage (breadboard)
  1. 1
    Préparation des fils

    Commencez par couper deux morceaux de fil électrique d'environ 10 cm chacun. Utilisez la pince à dénuder pour retirer environ 5 mm d'isolant à chaque extrémité des fils. Cela permettra une connexion facile aux broches du bouton.

  2. 2
    Identification des broches

    Examinez le bouton poussoir DS-213. Identifiez les deux broches situées à la base du bouton. Ces broches sont généralement marquées, mais si ce n'est pas le cas, notez qu'elles sont symétriques et peuvent être utilisées indifféremment.

  3. 3
    Connexion des fils au bouton

    Insérez une extrémité de chaque fil dans les broches du bouton poussoir. Assurez-vous qu'ils sont bien en place. Si nécessaire, vous pouvez utiliser un fer à souder pour souder les fils aux broches, garantissant ainsi une connexion solide.

  4. 4
    Installation sur la plaque de prototypage

    Placez le bouton poussoir sur une plaque de prototypage (breadboard). Insérez les broches du bouton dans les rangées de la plaque, en veillant à ce qu'elles ne se touchent pas. Cela facilitera les connexions avec d'autres composants.

  5. 5
    Raccordement à un circuit

    Connectez l'autre extrémité des fils à votre circuit. Par exemple, vous pouvez les relier à une LED ou à un microcontrôleur pour tester le fonctionnement du bouton. Assurez-vous que le circuit est éteint lors de cette étape.

  6. 6
    Test du bouton

    Alimentez votre circuit et appuyez sur le bouton poussoir. Vérifiez si le composant connecté (comme une LED) réagit correctement lorsque le bouton est enfoncé. Cela confirme que l'installation a été réussie.

  7. 7
    Finalisation et rangement

    Une fois le test effectué, assurez-vous que toutes les connexions sont sécurisées. Rangez votre espace de travail en dégageant les outils et les matériaux utilisés. Votre bouton poussoir est maintenant prêt à être utilisé dans vos projets électroniques.

Poids0,005 kg
