bouton poussoir métallique étanche momentané 16mm 12-24v + voyant led rouge - Didactico Tunisie

Bouton poussoir métallique étanche momentané 16mm 12-24V + voyant LED rouge

UGS : DCD-02-C11

En stock

Bouton poussoir étanche de 16 mm, fonction momentané, tension de 12-24 V, avec voyant LED rouge. Parfait pour vos projets électroniques en Tunisie.

9,200 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Métal IP65 · Voyant rouge · Ø 16 mm

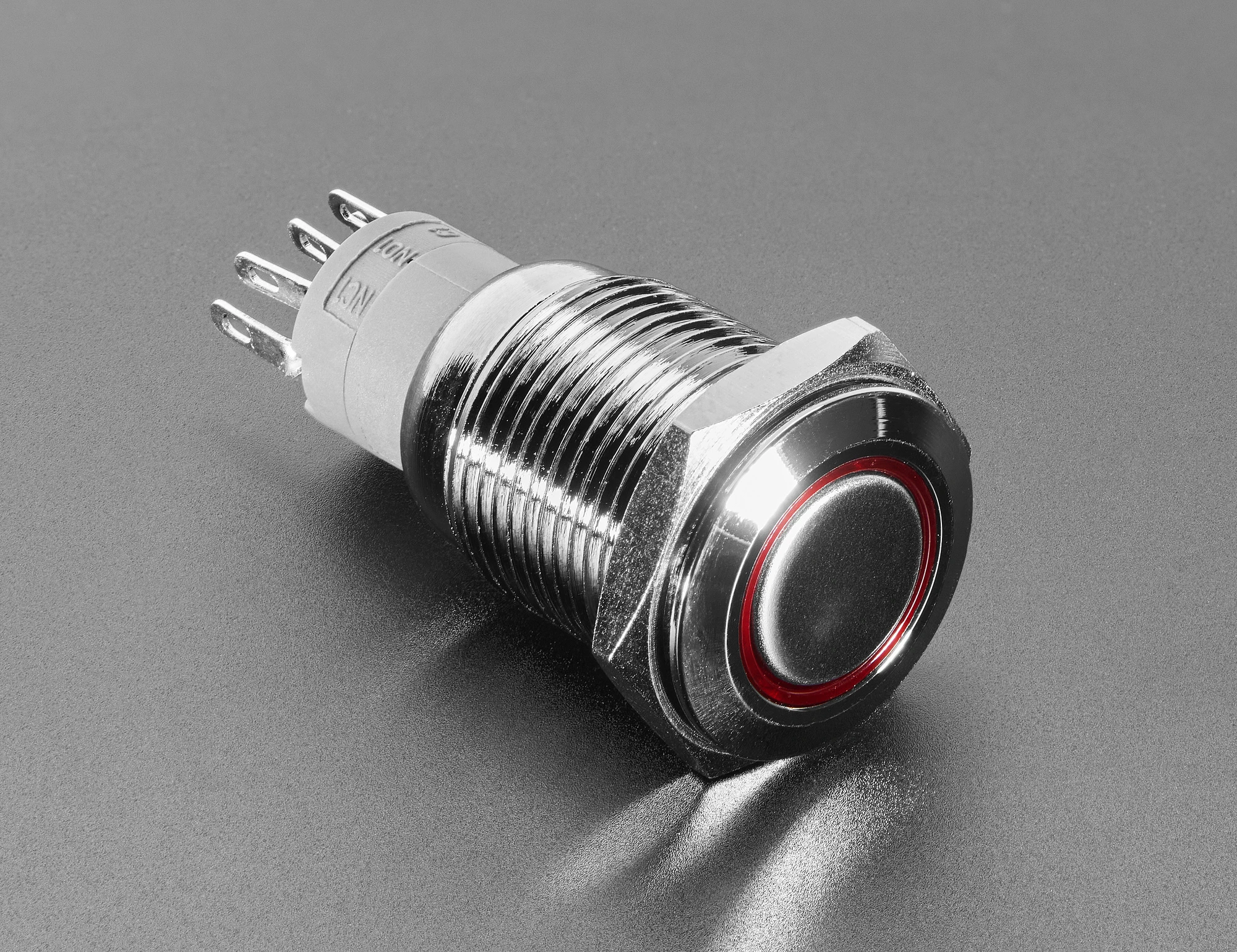

Bouton-poussoir métallique étanche 16 mm avec voyant LED rouge

Boîtier en métal, joint d’étanchéité et anneau lumineux intégré : ce poussoir 16 mm est pensé pour les environnements humides, poussiéreux ou exposés, là où un bouton en plastique standard montrerait vite ses limites.

🛡️ Un poussoir taillé pour les environnements exigeants

Ce bouton-poussoir combine un corps métallique (inox/laiton chromé selon les lots), une protection IP65 et un anneau LED rouge intégré autour de l’actionneur. Le contact fonctionne en mode momentané avec une configuration 1 NO + 1 NC, ce qui permet de câbler aussi bien une logique « normalement ouvert » que « normalement fermé » selon le besoin du montage. Le voyant, alimenté séparément en 12-24 V, reste indépendant du contact de commutation.

⭐ Pourquoi ce poussoir

🛡️Boîtier métallique IP65Résiste à la poussière et aux projections d’eau, pour une installation en extérieur ou en atelier.
🔴Anneau LED rouge intégréUn retour visuel net autour du bouton, alimenté indépendamment en 12-24 V.
🔀Contact 1 NO + 1 NCDeux logiques de câblage disponibles selon que le circuit doit se fermer ou s’ouvrir à l’appui.
📏Perçage standard 16 mmSe monte sur la plupart des façades et coffrets métalliques percés à ce diamètre.

📐 Caractéristiques clés

Référence produitBouton métallique étanche, voyant rouge
Diamètre de montage16 mm
Indice de protectionIP65 (poussière et projections d’eau)
Type de contactMomentané, 1 NO + 1 NC
VoyantAnneau LED rouge, alim. indépendante 12-24 V DC
Nombre de broches5 (3 contact + 2 voyant)
Matériau du boîtierMétal (inox / laiton chromé)
Endurance (électrique / mécanique)≈ 100 000 / 500 000 cycles (indicatif)

🟢🔴 Rouge ou vert : une convention à respecter

Dans les armoires et pupitres de commande, la couleur d’un voyant n’est jamais anodine : le rouge signale traditionnellement un arrêt, une alarme ou un état à surveiller, quand le vert indique une marche normale ou une validation. En choisissant la version à voyant rouge, ce bouton s’intègre naturellement dans un rôle d’arrêt, de réinitialisation ou de signalisation d’anomalie sur un tableau de commande, en complément d’une version verte dédiée aux fonctions de marche.

🛠️ Où l’installer ?

Sa résistance à l’eau et son voyant intégré le destinent aux montages exposés ou aux tableaux de commande :

🌧️ Installation extérieure🏭 Armoire industrielle🚨 Arrêt / signalisation d’alarme🎓 Banc didactique automatisme🤖 Pupitre de commande robotique🔧 Boîtier étanche DIY

🚀 Câblage en 3 étapes

Repérer les 5 brochesIsolez au multimètre les broches du contact (COM, NO, NC) de celles du voyant (LED+, LED-).
Câbler le contact selon le besoinUtilisez NO pour fermer le circuit à l’appui, NC pour l’ouvrir, selon la logique du montage.
Alimenter le voyant en 12-24 VRespectez la polarité de la LED et une tension dans sa plage nominale pour éviter de la griller.

👤 Pour qui ?

Intégrateurs de tableaux électriquesEnseignants (automatisme/électrotechnique)Ateliers et environnements extérieursMakers avancés

💡 Bon à savoir

La tension 12-24 V annoncée correspond à la plage d’utilisation prévue pour ce bouton (contact de commande et voyant basse tension), pas à une capacité de commutation directe du secteur 230 V : pour piloter une charge secteur, passez par un relais ou un contacteur dimensionné pour cette charge. Vérifiez aussi le sens de câblage NO/NC au multimètre avant la mise sous tension, une inversion pouvant rendre le circuit actif en permanence. Les valeurs d’endurance sont celles généralement observées sur ce type de bouton métallique 16 mm et peuvent varier légèrement d’un fabricant à l’autre.

🏁 En résumé

Boîtier métallique, étanchéité IP65 et voyant LED rouge indépendant : ce poussoir 16 mm cible les montages exposés à l’humidité, à la poussière ou aux usages intensifs, avec un contact 1 NO + 1 NC qui laisse le choix de la logique de câblage.

Questions fréquentes

Quel est l'usage principal de ce bouton poussoir ?

Ce bouton poussoir métallique étanche est conçu pour être utilisé dans divers projets électroniques. Il permet de créer des commandes momentanées, idéal pour des applications telles que l'éclairage, les alarmes ou d'autres dispositifs nécessitant une activation temporaire.

Ce bouton est-il compatible avec tous les systèmes de 12-24V ?

Oui, ce bouton poussoir est compatible avec les systèmes fonctionnant sous une tension de 12 à 24 volts. Assurez-vous simplement que votre installation respecte cette plage de tension pour un fonctionnement optimal.

Comment installer ce bouton poussoir ?

L'installation de ce bouton poussoir est simple. Il suffit de le monter dans un trou de 16 mm, de connecter les fils aux bornes appropriées et de s'assurer que le boîtier est étanche pour éviter toute infiltration d'eau.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour ce bouton poussoir en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous satisfaire.

Ce produit est-il garanti ?

Oui, ce bouton poussoir est couvert par une garantie de 12 mois contre les défauts de fabrication. Si vous rencontrez un problème, vous pouvez nous contacter pour un échange ou un remboursement.

Quelles sont les différences avec d'autres boutons poussoirs ?

Ce bouton poussoir se distingue par sa conception métallique étanche et sa fonction momentanée, ce qui le rend plus durable et adapté à des environnements humides. D'autres modèles peuvent ne pas offrir ces caractéristiques spécifiques.

Le voyant LED rouge est-il intégré au bouton ?

Oui, le voyant LED rouge est intégré au bouton poussoir. Il s'allume lorsque le bouton est activé, ce qui permet de visualiser facilement son état de fonctionnement.

Comment installer un bouton poussoir métallique étanche momentané 16mm 12-24V avec voyant LED rouge

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Pince à dénuder, Multimètre
Fournitures : Bouton poussoir métallique étanche, Câbles électriques, Connecteurs
  1. 1
    Préparation de l'emplacement

    Choisissez un emplacement approprié pour le bouton poussoir sur votre panneau ou boîtier. Assurez-vous que l'endroit est accessible et que le diamètre de 16 mm est compatible avec votre installation. Utilisez un foret de 16 mm pour percer un trou si nécessaire.

  2. 2
    Dénudage des câbles

    Prenez les câbles que vous allez utiliser pour connecter le bouton poussoir. À l'aide d'une pince à dénuder, retirez environ 5 mm d'isolant à chaque extrémité des câbles pour assurer une bonne connexion.

  3. 3
    Connexion du bouton poussoir

    Insérez les fils dénudés dans les bornes du bouton poussoir. Le bouton a généralement deux bornes : une pour l'alimentation et une pour la sortie. Assurez-vous de bien les fixer pour éviter tout faux contact.

  4. 4
    Installation du voyant LED

    Le bouton poussoir est équipé d'un voyant LED rouge. Vérifiez les connexions de la LED et assurez-vous qu'elle est correctement branchée à la source d'alimentation. La LED doit être connectée en parallèle avec le bouton pour s'allumer lors de l'activation.

  5. 5
    Test de fonctionnement

    Avant de finaliser l'installation, testez le bouton poussoir. Connectez l'alimentation et appuyez sur le bouton. Vérifiez que le voyant LED s'allume lorsque le bouton est enfoncé et s'éteint lorsqu'il est relâché.

  6. 6
    Fixation du bouton

    Une fois que vous avez vérifié que tout fonctionne correctement, fixez le bouton poussoir dans le trou percé. Utilisez les vis fournies ou un système de fixation adapté pour assurer une installation sécurisée.

  7. 7
    Finalisation et nettoyage

    Vérifiez une dernière fois toutes les connexions et assurez-vous qu'il n'y a pas de fils exposés. Nettoyez la zone de travail et rangez vos outils. Votre bouton poussoir est maintenant prêt à être utilisé.

Poids0,005 kg
