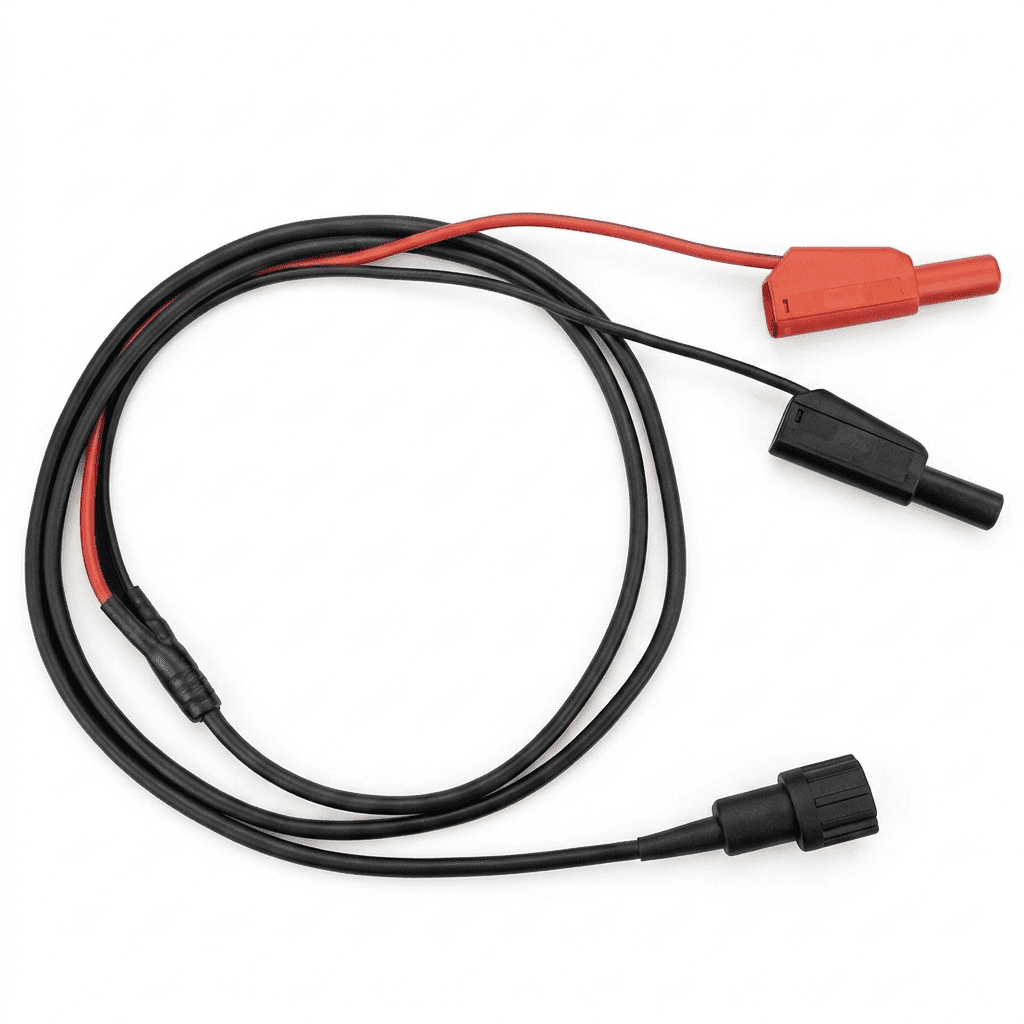

câble test pt927 - Cable test série PTL927 BNC Male isolé -2 fiche banane 4mm empilable sécurisé - Didactico Tunisie
Cable test série PTL927 BNC Male isolé -2 fiche banane 4mm empilable sécurisé 31,000 TND
bouton poussoir ds-211 - Didactico Tunisie

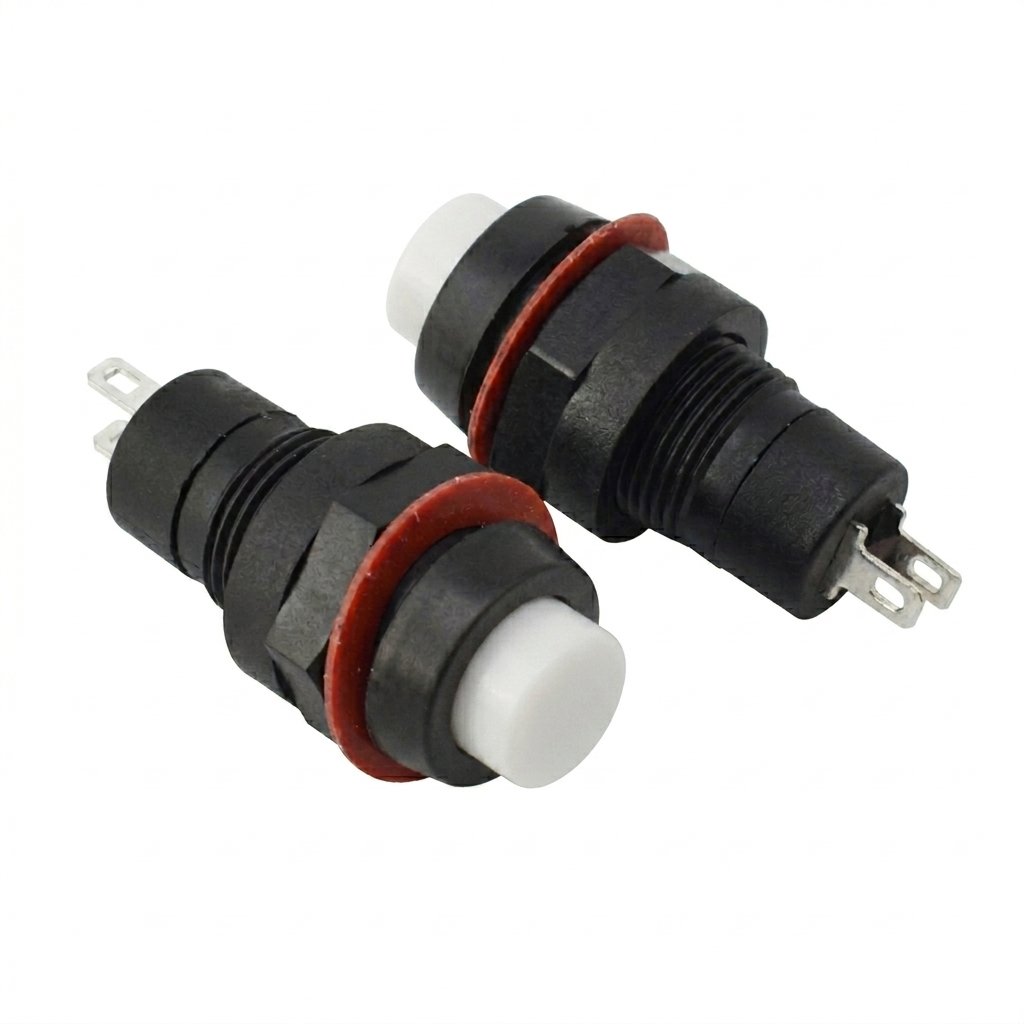

Bouton poussoir DS-211 blanc 10 mm 2PIN

UGS : DCD-02-C30

En stock

Bouton poussoir DS-211 blanc 10 mm 2PIN, idéal pour projets électroniques avec tension de fonctionnement standard et intégration facile dans vos circuits.

1,501 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Blanc · Verrouillage à l’appui · Ø 10 mm

DS-211 : l’interrupteur 10 mm qui reste enclenché après la pression

Une première pression ferme le contact et le maintient fermé ; une seconde pression le libère. Le DS-211 blanc fonctionne comme un vrai interrupteur marche/arrêt miniature, là où son cousin le DS-213 ne fait qu’une impulsion.

⚪ Un interrupteur à verrouillage mécanique, format compact

Le DS-211 reprend le même corps bakélite 10 mm que le DS-213, mais son mécanisme interne change de logique : au lieu de revenir seul en position ouverte, il se verrouille mécaniquement à chaque appui et alterne entre état fermé et état ouvert. Sa calotte blanche, plus neutre que le rouge ou le vert, s’intègre discrètement sur un boîtier clair ou un pupitre où elle ne doit pas être confondue avec un bouton d’arrêt d’urgence ou de validation colorée.

⭐ Pourquoi ce poussoir

🔒Verrouillage à l’appuiReste fermé après relâchement, se libère à la pression suivante : un vrai ON/OFF mécanique.
🔌2 broches à souderContact sec simple, sans polarité, compatible avec la plupart des circuits basse tension.
📏Perçage standard 10 mmInterchangeable avec le DS-213 sur un même boîtier ou une même façade percée.
⚪Calotte blanche neutreUne teinte discrète, utile pour ne pas confondre ce bouton avec un poussoir d’alerte rouge.

📐 Caractéristiques clés

RéférenceDS-211
CouleurBlanc
Diamètre de montage10 mm
Nombre de broches2 (contact simple)
Type de contactON-OFF à verrouillage (auto-maintien)
Tension / courant nominal1 A sous 250 V AC (contact sec)
Résistance de contact≤ 50 mΩ
Résistance d’isolement≥ 100 MΩ
Endurance mécanique≈ 200 000 cycles
Indice de protectionIP40 (usage intérieur)

🔁 Verrouillage ou impulsion : bien choisir son 10 mm

Sur un même perçage 10 mm, deux logiques radicalement différentes existent chez didactico : le DS-211 (ce produit) verrouille le contact jusqu’à la pression suivante — utile pour une alimentation, un mode veille, un choix persistant. Le DS-213 revient seul en position ouverte dès qu’on relâche — réservé aux actions ponctuelles comme un reset. Un boîtier de TP mélangeant les deux offre un excellent support pédagogique pour illustrer la différence entre un interrupteur et un poussoir.

🛠️ Dans quels montages l’utiliser ?

Sa fonction interrupteur et son format compact conviennent à de nombreux circuits de commande basse tension :

🔛 Interrupteur marche/arrêt🎓 TP électronique🧰 Boîtier de commande DIY🤖 Sélecteur de mode robotique💡 Commande d’éclairage basse tension🧪 Prototypage Arduino/ESP

👤 Pour qui ?

Étudiants en électroniqueMakers et hobbyistesEnseignants (TP/démonstration)Intégrateurs de petits boîtiers

💡 Bon à savoir

Comme le DS-213, le DS-211 est un contact sec basse puissance pensé pour le pilotage d’un circuit de commande, pas pour couper directement un appareil branché sur le secteur. Le mécanisme de verrouillage est purement mécanique (pas électronique) : en cas de doute sur l’état du contact, un multimètre en continuité reste le moyen le plus fiable de vérifier le câblage avant mise sous tension.

🏁 En résumé

Le DS-211 blanc apporte une fonction interrupteur fiable et économique à tout montage 10 mm, avec un verrouillage purement mécanique qui ne nécessite aucune alimentation pour maintenir son état. Une teinte neutre et un format compact qui en font un complément naturel du DS-213 momentané.

Questions fréquentes

Quel est l'usage principal du bouton poussoir DS-211 ?

Le bouton poussoir DS-211 est conçu pour être utilisé dans divers projets électroniques. Il permet d'activer ou de désactiver un circuit, idéal pour les applications nécessitant une interaction manuelle.

Ce bouton est-il compatible avec tous les circuits électroniques ?

Oui, le bouton poussoir DS-211 est compatible avec la plupart des circuits électroniques standard grâce à sa tension de fonctionnement. Il est particulièrement adapté aux projets DIY et aux prototypes.

Comment installer le bouton poussoir DS-211 ?

L'installation du bouton poussoir DS-211 est simple. Il suffit de souder les deux broches sur votre circuit imprimé ou de les connecter à des fils selon vos besoins. Assurez-vous de respecter la polarité si nécessaire.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le bouton poussoir DS-211 en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation et le mode de livraison choisi.

Ce produit est-il garanti ?

Oui, le bouton poussoir DS-211 est couvert par une garantie de conformité. Si vous rencontrez un problème lié à un défaut de fabrication, vous pouvez contacter notre service client pour un échange.

Quelles sont les différences entre le DS-211 et d'autres boutons poussoirs ?

Le DS-211 se distingue par sa taille de 10 mm et ses 2 broches, ce qui le rend compact et facile à intégrer. D'autres modèles peuvent avoir des dimensions différentes ou un nombre de broches supérieur, influençant leur utilisation.

Comment installer le bouton poussoir DS-211

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Pince à dénuder, Multimètre
Fournitures : Bouton poussoir DS-211, Fil électrique, Plaque de prototypage
  1. 1
    Préparer le matériel

    Rassemblez tous les outils et fournitures nécessaires. Assurez-vous d'avoir le bouton poussoir DS-211, des fils électriques, une plaque de prototypage, un fer à souder et une pince à dénuder. Vérifiez que votre espace de travail est propre et bien éclairé.

  2. 2
    Dénuder les fils

    Prenez deux morceaux de fil électrique de la longueur souhaitée. Utilisez la pince à dénuder pour enlever environ 5 mm d'isolant à chaque extrémité de chaque fil. Cela permettra une connexion facile avec les broches du bouton poussoir.

  3. 3
    Identifier les broches

    Examinez le bouton poussoir DS-211. Identifiez les deux broches qui seront utilisées pour la connexion. Généralement, elles sont marquées ou facilement identifiables. Assurez-vous de connaître la configuration de votre circuit.

  4. 4
    Souder les fils aux broches

    Chauffez votre fer à souder et appliquez-le sur une des broches du bouton poussoir. Introduisez l'extrémité dénudée d'un fil dans la soudure fondue, puis retirez le fer. Répétez l'opération pour l'autre broche avec le second fil. Assurez-vous que les soudures sont solides.

  5. 5
    Connecter le bouton au circuit

    Insérez les autres extrémités des fils dans votre circuit électronique. Cela peut être sur une plaque de prototypage ou directement sur une carte. Assurez-vous que les connexions sont bien sécurisées et qu'il n'y a pas de court-circuit.

  6. 6
    Tester le bouton poussoir

    Avant de finaliser l'installation, testez le bouton poussoir. Utilisez un multimètre pour vérifier la continuité lorsque le bouton est enfoncé. Cela garantit que le bouton fonctionne correctement et que les connexions sont fiables.

  7. 7
    Finaliser l'installation

    Une fois le test effectué et le bouton fonctionnel, fixez le bouton poussoir à l'emplacement souhaité sur votre projet. Assurez-vous que tout est bien en place et que les fils ne sont pas en tension ou en contact avec d'autres composants.

Poids0,03 kg
