afficheur led dsn-vc288 - Afficheur LED double DSN-VC288 (Voltmètre + Ampèremètre ) Bleu + Rouge 100V 10A - Didactico Tunisie
Click to enlarge

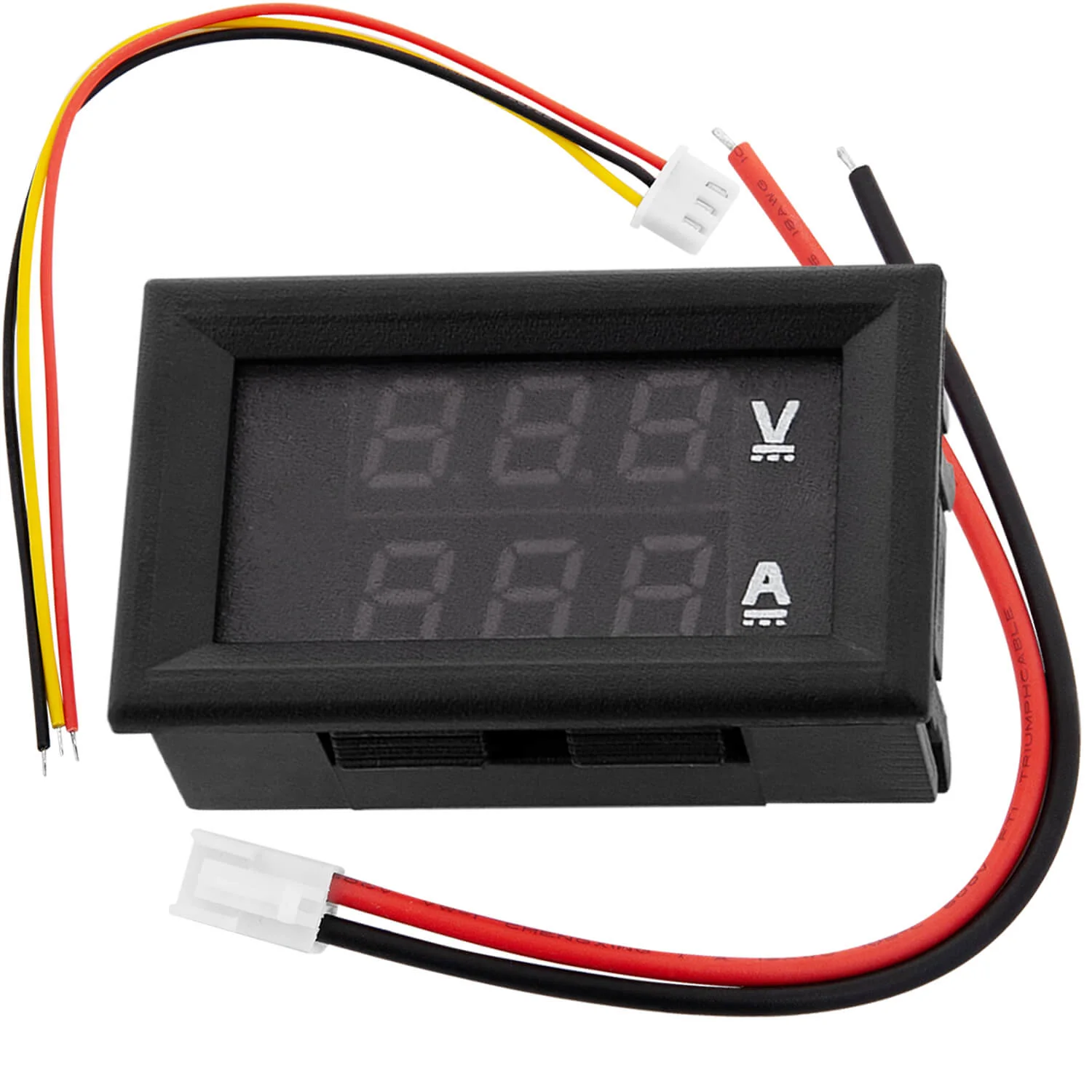

Afficheur LED double DSN-VC288 (Voltmètre + Ampèremètre ) Bleu + Rouge 100V 10A

UGS : DCD-03-A30

Disponible sur commande

Afficheur LED DSN-VC288 combinant voltmètre et ampèremètre, mesure jusqu’à 100V et 10A. Idéal pour vos projets électroniques et robotiques.

26,000 TND

Disponible sur commande

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

DC 0-100V · 0-10A

Afficheur double DSN-VC288 : voltmètre et ampèremètre DC en un seul module

Un module d’affichage LED bicolore qui mesure simultanément une tension continue jusqu’à 100V et un courant continu jusqu’à 10A grâce à son shunt intégré, sans microcontrôleur à programmer.

📟 Présentation

Le DSN-VC288 est un module de mesure autonome à deux afficheurs LED 7 segments : la ligne bleue affiche la tension, la ligne rouge affiche le courant. Il mesure exclusivement en courant continu (DC) — batteries, panneaux solaires, alimentations DC, bancs d’essai — et non des grandeurs alternatives (secteur 220V AC).

⭐ Points forts

🔵Voltmètre 0-100V DCPrécision annoncée de l’ordre de 1% sur la tension.
🔴Ampèremètre 0-10A DCShunt intégré, pas de résistance externe à câbler pour cette plage.
💡Double affichage LEDLecture simultanée tension/courant, lisible même en luminosité réduite.
📏Compact48 x 29 x 22 mm, s’intègre dans un boîtier ou un panneau de contrôle.

📐 Caractéristiques techniques

ModèleDSN-VC288
Tension mesuréeDC 0-100V
Courant mesuréDC 0-10A (shunt intégré)
Alimentation du moduleDC 4,5-30V
AffichageLED double, bleu (V) / rouge (A)
Dimensions48 x 29 x 22 mm
Câblage3 fils alimentation/mesure tension + 2 fils dédiés au shunt courant

⚠️ DC uniquement, et deux câbles à ne pas confondre

Ce module ne mesure que du courant continu : il ne doit jamais être branché sur le secteur 220V AC. Il utilise deux jeux de fils distincts : un connecteur à 3 fils pour l’alimentation du module et la mesure de tension, et une paire de fils séparée dédiée au shunt de mesure de courant, à insérer en série dans le circuit à mesurer. Inverser ou confondre ces deux liaisons fausse la mesure et peut endommager le module.

🛠️ Usages

🔋 Suivi de charge batterie☀️ Panneaux solaires DC🤖 Bancs de test robotique⚡ Alimentations de laboratoire🚗 Circuits 12V/24V

👤 Pour qui ?

Étudiants en électroniqueMakersLaboratoires et écolesIntégrateurs de projets DC

💡 Bon à savoir

Respectez la polarité et les plages annoncées (100V / 10A max) : au-delà, le module peut afficher des valeurs erronées ou être endommagé. Le shunt de courant doit être câblé en série dans le circuit, jamais en dérivation comme un voltmètre. Pour du courant alternatif (secteur), ce module n’est pas adapté : il faut un instrument dédié AC.

🏁 En résumé

Le DSN-VC288 combine voltmètre et ampèremètre DC dans un seul afficheur compact, jusqu’à 100V et 10A, idéal pour surveiller batteries, panneaux solaires et bancs de test DC en labo ou en projet embarqué.

Poids0,005 kg
