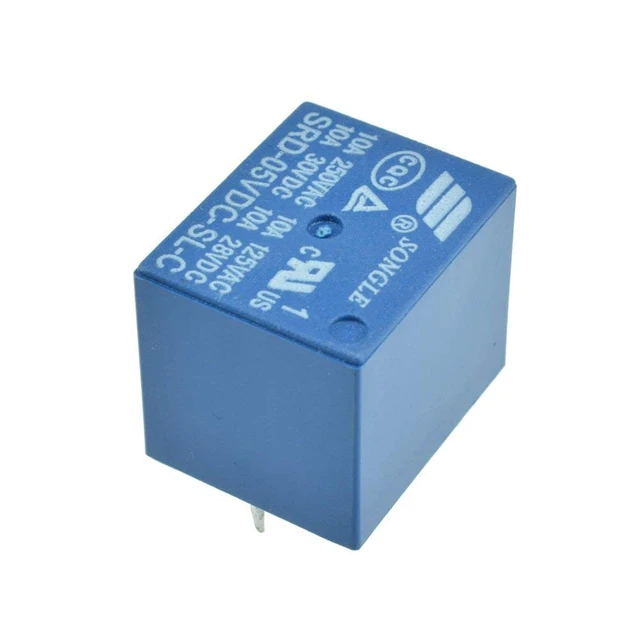

Relais 5V 10A SRD-5VDC-SL-C 5 Pin
En stock
Relais 5V 10A SRD-5VDC-SL-C 5 broches, idéal pour projets Arduino et applications électroniques. Catégorie : Capteurs – Prototypage.
Le relais 5v 10a SRD-5VDC-SL-C 5 Pin est un composant électronique essentiel pour les projets nécessitant un contrôle de puissance. Ce relais est utilisé pour les applications de commutation de courant élevé. Permettant de contrôler des appareils électriques à partir de circuits à faible puissance.
Il est largement utilisé dans les projets de robotique, d’automatisation et de domotique en Tunisie.
Caractéristiques techniques du relais 5v 10a
Ce relais présente des spécifications techniques précises qui le rendent adapté à divers projets électroniques. Il fonctionne avec une tension de bobine de 5 volts. Ce qui le rend compatible avec de nombreux microcontrôleurs comme Arduino.
Le relais peut commuter des charges jusqu’à 10 ampères, ce qui est suffisant pour la plupart des applications domestiques. Industrielles. Ses dimensions compactes permettent une intégration facile dans des circuits électroniques complexes.
- Tension de bobine : 5V DC
- Courant de commutation : 10A
- Nombre de broches : 5
- Type de relais : SPDT (Single Pole Double Throw)
- Dimensions : 19.0 x 15.5 x 15.0 mm
Applications et cas d’usage
Le relais 5v 10a est utilisé dans divers projets tels que la robotique, les systèmes IoT, et la domotique. Il permet de contrôler des moteurs, des lumières et d’autres appareils électriques à distance. Ce relais est compatible avec des cartes comme Arduino et Raspberry Pi, facilitant ainsi le prototypage et l’éducation en électronique.
Les étudiants et ingénieurs en Tunisie peuvent l’utiliser pour développer des systèmes automatisés et des prototypes fonctionnels.
Guide technique : comment utiliser le relais 5v 10a
Pour utiliser le relais 5v 10a, connectez la bobine à une source de 5V DC. Les broches de commutation permettent de contrôler un circuit externe. La programmation peut être effectuée via un microcontrôleur, en utilisant des bibliothèques disponibles pour Arduino ou Raspberry Pi.
Assurez-vous de respecter les spécifications de courant pour éviter d’endommager le relais.
Questions fréquentes sur le relais 5v 10a
Quelle est la tension d’alimentation du relais 5v 10a ?
La tension d’alimentation de la bobine est de 5 volts DC.
Le relais 5v 10a est-il compatible avec Arduino et Raspberry Pi ?
Oui, le relais 5v 10a est compatible avec Arduino et Raspberry Pi, facilitant ainsi son intégration dans des projets électroniques.
Quelles sont les dimensions du relais 5v 10a ?
Les dimensions du relais 5v 10a sont de 19.0 x 15.5 x 15.0 mm.
Liens utiles et ressources
Pour plus d’informations sur les produits similaires, consultez les catégories pertinentes sur électronique, robotique, et domotique. Vous pouvez également explorer des produits complémentaires comme Arduino Uno, Raspberry Pi 4, capteur de température DHT11, module Bluetooth HC-05. Moteur pas à pas NEMA 17.
Pour la documentation officielle, visitez le site du fabricant.
Conclusion sur le relais 5v 10a
Le relais 5v 10a est un choix fiable pour vos projets électroniques, garantissant une performance stable et efficace. Il reste un choix pertinent pour le marché tunisien, offrant des solutions pratiques pour l’automatisation et le contrôle de puissance.
Présentation de relais 5v 10a
Relais 5v 10a reste un choix pertinent pour le marché tunisien.
Avantages de relais 5v 10a
Relais 5v 10a reste un choix pertinent pour le marché tunisien.
Utilisation de relais 5v 10a
Relais 5v 10a reste un choix pertinent pour le marché tunisien.
Applications de relais 5v 10a
Relais 5v 10a reste un choix pertinent pour le marché tunisien.
Conseils avant achat
Relais 5v 10a reste un choix pertinent pour le marché tunisien.
Conclusion sur relais 5v 10a
Relais 5v 10a reste un choix pertinent pour le marché tunisien.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Tension de bobine | 5V DC |
| Courant nominal | 10A |
| Nombre de broches | 5 |
| Type de relais | Électromécanique |
| Configuration des contacts | SPDT (Single Pole Double Throw) |
| Dimensions | 19.0 x 15.5 x 15.0 mm |
| Température de fonctionnement | -40°C à 85°C |
| Durée de vie mécanique | 10,000,000 cycles |
Questions fréquentes
Quel est l'usage principal de ce relais 5V 10A ?
Ce relais est principalement utilisé pour contrôler des appareils électriques à partir de microcontrôleurs comme Arduino. Il permet d'activer ou de désactiver des circuits en toute sécurité, idéal pour des projets d'automatisation ou de domotique.
Ce relais est-il compatible avec tous les microcontrôleurs ?
Oui, le relais 5V 10A SRD-5VDC-SL-C est compatible avec la plupart des microcontrôleurs fonctionnant sous 5V, notamment Arduino et Raspberry Pi. Assurez-vous simplement de respecter les spécifications de tension et de courant.
Comment installer ce relais dans un projet ?
L'installation du relais est simple. Connectez les broches de commande à votre microcontrôleur, puis reliez les bornes de puissance aux appareils que vous souhaitez contrôler. Consultez un schéma de câblage pour une installation correcte.
Quels sont les délais de livraison en Tunisie ?
Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour une satisfaction optimale.
Y a-t-il une garantie sur ce produit ?
Oui, ce relais est couvert par une garantie de 6 mois. Si vous rencontrez des problèmes de fonctionnement, vous pouvez nous contacter pour un échange ou un remboursement.
Quelles sont les différences avec d'autres relais similaires ?
Ce relais se distingue par sa capacité de 10A et sa tension de fonctionnement de 5V, ce qui le rend adapté pour des projets nécessitant un contrôle de puissance modéré. D'autres relais peuvent avoir des spécifications différentes, comme la tension ou le nombre de broches.
Peut-on utiliser ce relais pour des appareils à haute tension ?
Ce relais est conçu pour contrôler des appareils jusqu'à 10A sous 250V AC ou 30V DC. Il est donc adapté pour des applications domestiques, mais il est essentiel de respecter les limites de courant et de tension pour éviter tout risque.
Comment utiliser le relais 5V 10A SRD-5VDC-SL-C
-
1Préparer le circuit
Avant de commencer, assurez-vous d'avoir une alimentation de 5V et un microcontrôleur comme un Arduino. Vérifiez que votre espace de travail est propre et que tous les composants nécessaires sont à portée de main.
-
2Connecter le relais
Identifiez les broches du relais : IN, GND, VCC, NO (Normally Open), et NC (Normally Closed). Connectez la broche IN à une sortie numérique de l'Arduino, GND à la masse, et VCC à l'alimentation 5V.
-
3Raccorder la charge
Connectez la charge que vous souhaitez contrôler (par exemple, une lampe) aux bornes NO et COM du relais. Assurez-vous que la charge est compatible avec le relais (10A maximum).
-
4Programmer l'Arduino
Écrivez un programme simple pour activer le relais. Par exemple, utilisez digitalWrite() pour envoyer un signal HIGH à la broche IN afin d'activer le relais et LOW pour le désactiver.
-
5Tester le circuit
Alimentez l'Arduino et le relais. Exécutez le programme et vérifiez si la charge s'allume et s'éteint correctement en fonction des commandes envoyées.
-
6Vérifier les connexions
Si le relais ne fonctionne pas comme prévu, vérifiez toutes les connexions. Assurez-vous que les câbles sont bien fixés et que l'alimentation est correcte.
-
7Finaliser l'installation
Une fois que tout fonctionne correctement, sécurisez les connexions avec du ruban isolant ou des connecteurs appropriés pour éviter tout court-circuit.
| Poids | 0,015 kg |
|---|
