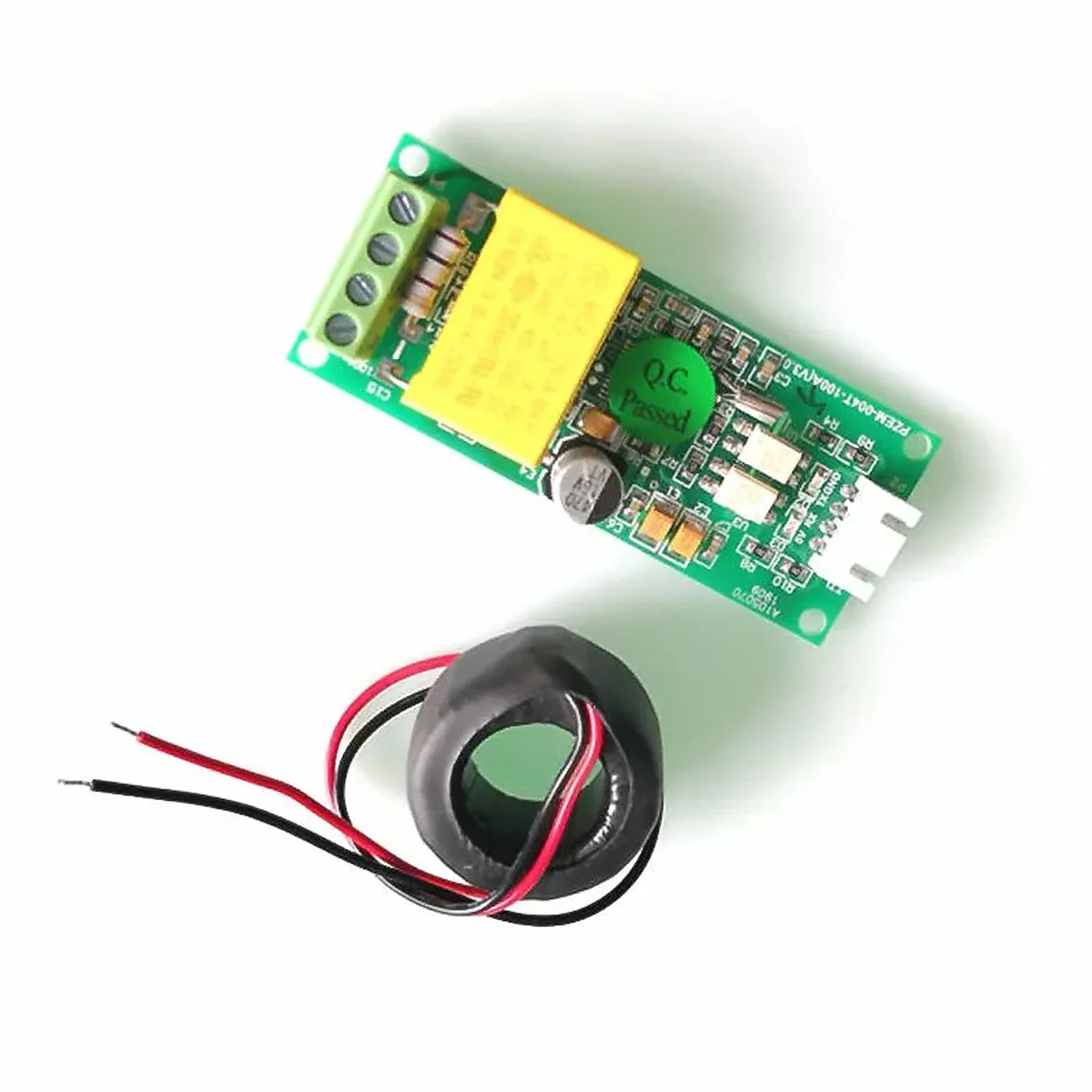

Module électronique avec relais et capteur de courant circulaire
Click to enlarge

Module Mesure d’énergie électrique PZEM-004T AC

UGS : DAR-02-C40

En stock

Module PZEM-004T AC pour mesurer l’énergie électrique avec précision. Idéal pour projets électroniques avec capteurs de courant et tension.

56,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Mesure d’énergie

Module de mesure d’énergie PZEM-004T (AC, communication série)

Module compteur d’énergie PZEM-004T qui mesure tension, courant, puissance, énergie (kWh), fréquence et facteur de puissance sur un réseau alternatif, et transmet ces données par liaison série (TTL) à un microcontrôleur. Sans afficheur propre, il est pensé pour la collecte de données : un Arduino ou un ESP devient un wattmètre connecté qui journalise et supervise la consommation.

La donnée énergie, prête pour l’IoT

Le PZEM-004T se distingue par sa communication série : plutôt que d’afficher localement, il envoie l’ensemble des grandeurs électriques (tension, intensité, puissance active, énergie cumulée, fréquence, cos φ) à un microcontrôleur. On bâtit ainsi un suivi de consommation connecté, un tableau de bord domotique, un enregistrement vers le cloud ou une alerte sur seuil. Le transformateur de courant fourni s’enserre sur le câble, sans coupure du circuit.

Caractéristiques

ModèlePZEM-004T
MesuresTension, courant, puissance, énergie, fréquence, cos φ
CommunicationSérie TTL (vers microcontrôleur)
Mesure courantTransformateur de courant (TC)

Usages

Suivi de consommation IoTTableau de bord domotiqueJournalisation cloudAlerte sur seuil
Contrairement au PZEM-022 (avec afficheur), le 004T est sans écran et conçu pour la communication série — idéal avec ESP32/ESP8266. Raccordement secteur par personne avertie, hors tension.

Questions fréquentes

Comment utiliser le module PZEM-004T AC ?

Le module PZEM-004T AC est conçu pour mesurer la tension, le courant et l'énergie électrique. Il se connecte facilement à un microcontrôleur ou un afficheur pour afficher les données mesurées. Assurez-vous de suivre les instructions de câblage fournies pour garantir une utilisation correcte.

Ce module est-il compatible avec tous les microcontrôleurs ?

Oui, le PZEM-004T AC est compatible avec plusieurs microcontrôleurs comme Arduino et Raspberry Pi. Il utilise une communication série pour transmettre les données, ce qui le rend adaptable à divers projets électroniques.

Comment installer le PZEM-004T AC ?

L'installation du PZEM-004T AC nécessite de le connecter à une source d'alimentation et à un circuit électrique. Suivez le schéma de câblage fourni dans le manuel pour assurer une connexion correcte des bornes de courant et de tension.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison pour le module PZEM-004T AC en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous vous tiendrons informé de l'état de votre commande tout au long du processus.

Quelle est la garantie offerte sur ce produit ?

Le module PZEM-004T AC est couvert par une garantie de 12 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation ou une installation incorrecte.

Quelles sont les différences entre le PZEM-004T AC et d'autres modules de mesure d'énergie ?

Le PZEM-004T AC se distingue par sa capacité à mesurer simultanément la tension, le courant et l'énergie, offrant ainsi des données précises pour vos projets. De plus, il dispose d'une interface de communication série, facilitant son intégration dans divers systèmes.

Peut-on utiliser ce module pour des applications domestiques ?

Oui, le PZEM-004T AC peut être utilisé pour des applications domestiques, comme le suivi de la consommation d'énergie des appareils électroménagers. Il permet d'optimiser la gestion de l'énergie et de réduire les coûts.

Comment utiliser le module PZEM-004T AC

⏱ Temps total : 15 min

Outils nécessaires : Multimètre, Câbles de connexion
Fournitures : Module PZEM-004T AC, Alimentation électrique
  1. 1
    Préparation de l'alimentation

    Assurez-vous que l'alimentation électrique que vous allez mesurer est déconnectée. Préparez votre alimentation pour le module PZEM-004T AC, en vérifiant que la tension est compatible avec le module.

  2. 2
    Connexion du module

    Connectez les fils de mesure du module PZEM-004T AC aux bornes de l'alimentation électrique. Le fil de phase doit être connecté à la borne L et le fil neutre à la borne N.

  3. 3
    Alimentation du module

    Alimentez le module PZEM-004T AC en le connectant à une source d'alimentation appropriée. Vérifiez que le module s'allume et que les LED indiquent un fonctionnement normal.

  4. 4
    Configuration de l'affichage

    Si votre module est équipé d'un écran, configurez-le selon vos besoins. Vous pouvez choisir d'afficher la tension, le courant, la puissance ou l'énergie cumulée.

  5. 5
    Mesure des paramètres

    Reconnectez l'alimentation électrique. Le module PZEM-004T AC commencera à mesurer les paramètres électriques. Surveillez les valeurs affichées pour vérifier le bon fonctionnement.

  6. 6
    Vérification des données

    Utilisez un multimètre pour vérifier les valeurs mesurées par le module. Comparez les résultats pour vous assurer de la précision des mesures.

  7. 7
    Intégration dans votre projet

    Intégrez le module PZEM-004T AC dans votre projet électronique. Utilisez les données mesurées pour contrôler ou surveiller votre circuit selon vos besoins.

Poids0,015 kg
