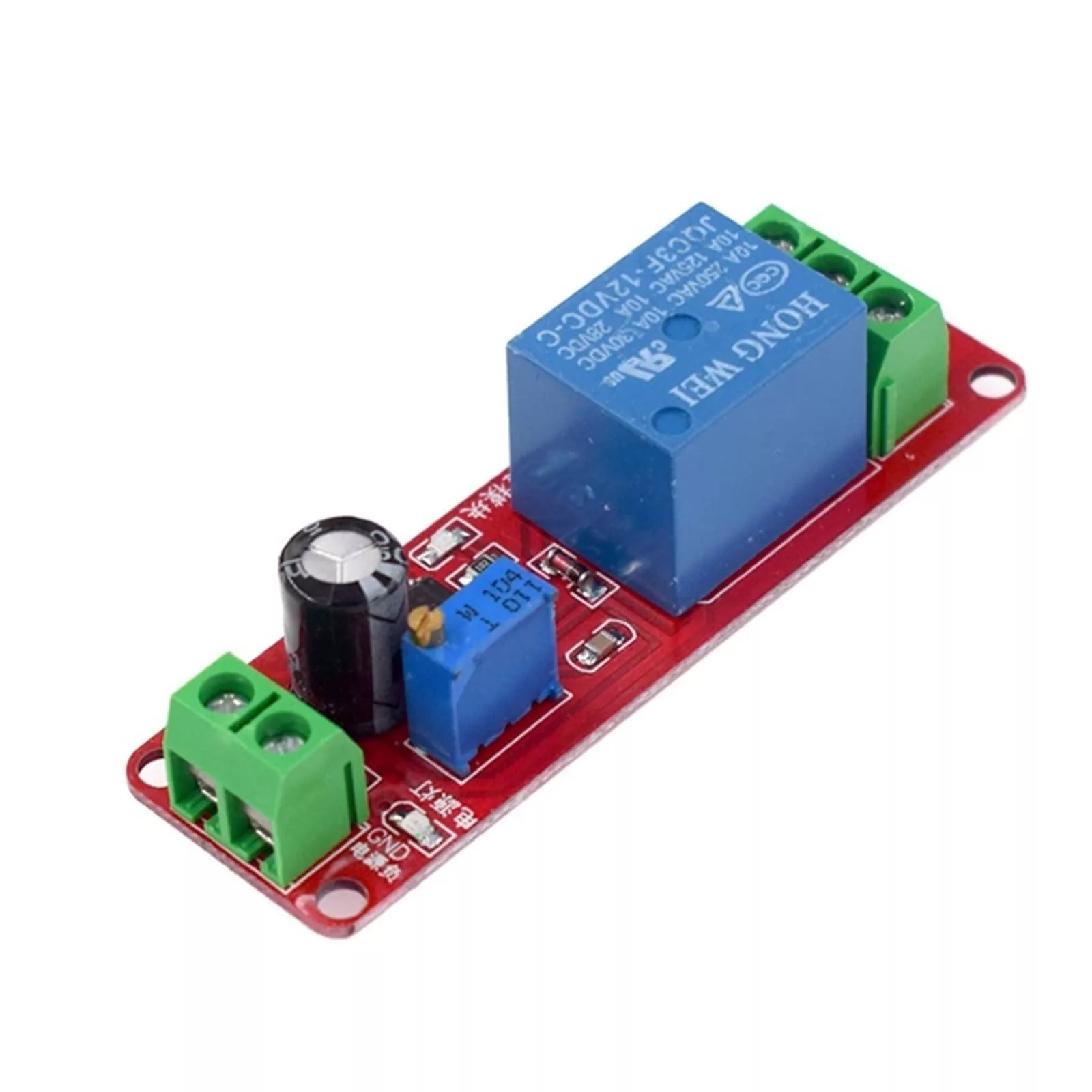

Module commutateur monostable temporisé 0-10s NE555 avec relais 12V
En stock
Module temporisé NE555 avec relais 12V, idéal pour applications électroniques. Fiabilité et simplicité pour vos projets de prototypage.
Relais temporisé · 0-10s réglable
Relais monostable temporisé par NE555, retard réglable de 0 à 10 secondes
Ce module ferme son relais pendant une durée fixe déclenchée par une impulsion d’entrée — la durée se règle via le potentiomètre embarqué, sans microcontrôleur ni programmation.
⏱️ Une temporisation matérielle simple et autonome
Basé sur le classique NE555 monté en monostable, ce module réagit à une impulsion de déclenchement en activant son relais pendant une durée fixée par le réseau RC (ajustable via le potentiomètre), puis relâche automatiquement en fin de temporisation. Aucun code à écrire : c’est une solution matérielle autonome pour toute action qui doit s’arrêter d’elle-même après un délai.
⭐ Pourquoi ce module
📐 Caractéristiques techniques
🔁 Monostable vs bistable : quelle temporisation choisir ?
Un relais bistable bascule et reste dans son état (on/off) jusqu’à un nouvel ordre. Ce module monostable, lui, revient toujours automatiquement au repos après la durée réglée : chaque impulsion de déclenchement produit une action limitée dans le temps. C’est le bon choix pour un éclairage temporisé, un cycle d’arrosage court ou toute automatisation qui doit s’arrêter seule — pas pour une simple commande on/off.
🛠️ Cas d’usage typiques
🚀 Mise en route en 3 étapes
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Simple, autonome et réglable de 0 à 10 secondes sans une ligne de code, ce module NE555 avec relais 12V est la solution matérielle pour toute temporisation ponctuelle — éclairage, arrosage, accès ou petit automatisme.
Questions fréquentes
Comment fonctionne le module commutateur monostable temporisé NE555 ?
Le module utilise le circuit intégré NE555 pour créer un délai de temporisation réglable de 0 à 10 secondes. Lorsqu'il est activé, il maintient le relais en position ON pendant la durée choisie avant de revenir à l'état OFF.
Ce module est-il compatible avec d'autres tensions que 12V ?
Ce module est spécifiquement conçu pour fonctionner avec une alimentation de 12V. Pour des tensions différentes, il est recommandé d'utiliser un module adapté à la tension souhaitée afin d'éviter tout dommage.
Comment installer le module NE555 dans un projet ?
L'installation est simple. Connectez l'alimentation de 12V aux bornes appropriées, puis reliez le relais aux dispositifs que vous souhaitez contrôler. Consultez le schéma de câblage fourni pour une installation correcte.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Vous recevrez un suivi de votre commande pour rester informé.
Ce produit est-il garanti ?
Oui, le module commutateur monostable temporisé NE555 est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Quelles sont les différences entre ce module et d'autres modules temporisés ?
Ce module se distingue par sa simplicité d'utilisation et sa fiabilité. Contrairement à d'autres modèles, il offre une temporisation réglable de 0 à 10 secondes, ce qui le rend adapté à de nombreuses applications.
Peut-on utiliser ce module pour des projets en extérieur ?
Ce module est conçu pour un usage en intérieur. Pour des applications en extérieur, il est conseillé de le protéger contre l'humidité et les intempéries pour garantir son bon fonctionnement.
Comment utiliser le module commutateur monostable temporisé NE555
-
1Étape 1 : Préparation de l'alimentation
Avant de commencer, assurez-vous d'avoir une alimentation 12V prête à être utilisée. Vérifiez que l'alimentation est débranchée pour éviter tout court-circuit pendant le câblage.
-
2Étape 2 : Connexion du module
Connectez le module NE555 à votre circuit. Utilisez des câbles de connexion pour relier les bornes d'entrée du module à votre source de signal et la sortie à la charge que vous souhaitez contrôler.
-
3Étape 3 : Réglage du temps de temporisation
Utilisez le potentiomètre sur le module pour régler le temps de temporisation entre 0 et 10 secondes. Tournez-le lentement tout en observant le comportement du circuit.
-
4Étape 4 : Alimentation du module
Branchez l'alimentation 12V au module. Assurez-vous que les polarités sont respectées pour éviter d'endommager le module.
-
5Étape 5 : Test du fonctionnement
Activez le module en appliquant un signal à l'entrée. Vérifiez que le relais s'active et reste en position pendant la durée de temporisation que vous avez réglée.
-
6Étape 6 : Vérification avec un multimètre
Utilisez un multimètre pour vérifier la sortie du relais. Cela vous permettra de confirmer que le module fonctionne correctement et que la charge est bien contrôlée.
-
7Étape 7 : Finalisation et sécurité
Une fois le test réussi, assurez-vous que toutes les connexions sont sécurisées. Débranchez l'alimentation avant de faire des modifications supplémentaires.
| Poids | 0,015 kg |
|---|
