module ftdi usb - Didactico Tunisie
Click to enlarge

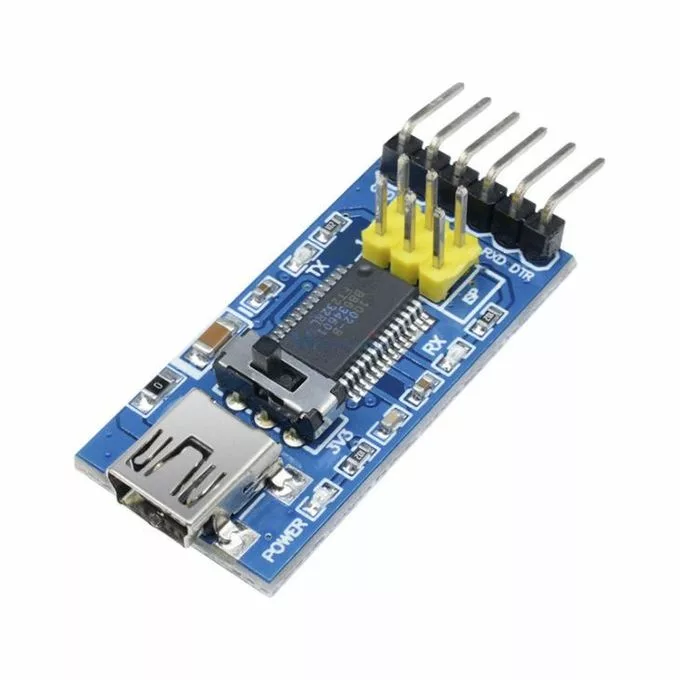

Module FTDI USB to TTL Serie ( Programmeur carte pro mini)

UGS : DAR-01-A30

En stock

Module FTDI USB TTL pour programmer facilement votre carte Pro Mini. Parfait pour les projets électroniques en Tunisie.

13,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Puce FTDI authentique

Le pont USB-série fiable pour flasher vos Arduino Pro Mini sans tracas en Tunisie.

Présentation

Ce module FTDI USB to TTL série est un adaptateur compact qui transforme un port USB de votre ordinateur en liaison série TTL. Construit autour de la puce FTDI FT232, il sert de programmeur Arduino Pro Mini et de pont de communication UART avec n’importe quelle carte dépourvue de connecteur USB intégré. Il gère aussi bien la logique 5 V que la logique 3,3 V, ce qui couvre la majorité des microcontrôleurs et modules que l’on manipule sur une paillasse d’électronique embarquée.

Pourquoi choisir ce module FTDI

🧠Puce FT232 d’origineReconnaissance immédiate par Windows, macOS et Linux via les pilotes VCP officiels, sans bricolage de drivers.
🔀Sélection 3,3 V / 5 VUn cavalier commute les niveaux logiques pour protéger une cible 3,3 V sensible.
⚡Auto-reset par DTRLa ligne DTR déclenche le reset automatique : téléversement direct depuis l’IDE Arduino, sans bouton.
🔌Broches complètesVCC, GND, TX, RX, CTS et DTR exposés pour couvrir programmation et debug série.
🛡️Plus stable qu’un clone CH340La FT232 limite les déconnexions et erreurs de port qui plombent les adaptateurs bas de gamme.
💰Prix accessible13 TND pour un outil que vous réutiliserez sur des dizaines de projets.

Caractéristiques techniques

TypeAdaptateur USB vers série TTL
PuceFTDI FT232
Niveaux logiquesCommutables 3,3 V / 5 V (cavalier)
Signaux exposésVCC, GND, TX, RX, CTS, DTR
Interface PCUSB (port série virtuel / VCP)
Cibles compatiblesArduino Pro Mini, ESP, ATmega nu, modules UART
PilotesFTDI VCP (Windows / macOS / Linux)

Le cavalier 3,3/5 V qui sauve vos cartes

La vraie différence se joue sur la commutation de tension. Une carte logique 3,3 V comme un module ESP ou un capteur basse tension ne survit pas à un signal TTL 5 V appliqué sur sa broche RX. En basculant le cavalier sur 3,3 V, vous alignez la tension d’alimentation et les niveaux des lignes TX/RX sur la cible avant même de connecter quoi que ce soit. Couplé à la puce FT232 et à ses pilotes éprouvés, cela donne un programmeur Arduino Pro Mini qui ne fait pas grimper le taux d’erreur de téléversement comme le font régulièrement les clones CH340.

Dans la boîte

Contenu
  • 1 module FTDI USB to TTL série (puce FT232)
  • Cavalier de sélection 3,3 V / 5 V

Applications concrètes

Flasher un Arduino Pro MiniConsole série d’un moduleDialogue UART avec un GPSCommunication avec un module GSMLecture d’un capteur sérieDebug d’un microcontrôleur

Démarrer en 3 étapes

1. Installez les pilotesTéléchargez les pilotes VCP FTDI et branchez le module : un port COM apparaît.
2. Réglez la tensionPositionnez le cavalier sur 3,3 V ou 5 V selon votre carte cible.
3. Câblez et téléversezReliez TX-RX, RX-TX, VCC, GND, DTR, puis lancez le téléversement depuis l’IDE.

Pour qui ?

Étudiants ISET en embarquéIngénieurs électroniciensMakers et hobbyistesPrototypage IoT

Bon à savoir

Le câblage TX/RX se fait en croisé (TX du module vers RX de la cible et inversement). Pour l’auto-reset, vérifiez que la ligne DTR est bien reliée au condensateur de reset de votre carte ; certaines cartes Pro Mini exposent une pastille DTR dédiée.

En résumé

Avec sa puce FT232 et son cavalier de tension, ce module FTDI USB TTL est l’outil de programmation et de debug série que tout atelier d’électronique embarquée devrait garder à portée de main, au juste prix en Tunisie.

Questions fréquentes

Comment utiliser le module FTDI USB to TTL pour programmer ma carte Pro Mini ?

Pour utiliser le module FTDI USB to TTL, connectez-le à votre carte Pro Mini via les broches RX, TX, GND et VCC. Ensuite, branchez le module à votre ordinateur via un port USB. Vous pouvez utiliser un logiciel de programmation comme Arduino IDE pour télécharger votre code sur la carte.

Ce module est-il compatible avec d'autres cartes Arduino ?

Oui, le module FTDI USB to TTL est compatible avec plusieurs cartes Arduino utilisant une interface série TTL. Cependant, assurez-vous de vérifier les spécifications de votre carte pour garantir une connexion correcte.

Comment installer le module FTDI USB to TTL sur mon ordinateur ?

L'installation du module FTDI USB to TTL est simple. Branchez-le sur un port USB de votre ordinateur. Si nécessaire, installez les pilotes FTDI disponibles sur le site officiel. Une fois installé, le module apparaîtra comme un port série dans votre gestionnaire de périphériques.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le module FTDI USB to TTL en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.

Le module FTDI USB to TTL est-il garanti ?

Oui, le module FTDI USB to TTL est couvert par une garantie de 6 mois contre les défauts de fabrication. Si vous rencontrez un problème, veuillez nous contacter pour des instructions sur le retour ou l'échange.

Quelles sont les différences entre ce module et d'autres programmateurs ?

Le module FTDI USB to TTL se distingue par sa simplicité d'utilisation et sa compatibilité avec de nombreuses cartes. Contrairement à d'autres programmateurs, il offre une connexion directe via USB, ce qui facilite la programmation sans nécessiter d'alimentation externe.

Puis-je utiliser ce module pour des projets autres que la programmation de cartes Pro Mini ?

Oui, le module FTDI USB to TTL peut être utilisé pour d'autres projets nécessitant une communication série TTL. Il est idéal pour des applications comme la communication avec des capteurs ou des modules sans fil.

Comment utiliser le Module FTDI USB to TTL pour programmer une carte Pro Mini

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Assurez-vous d'avoir votre module FTDI USB to TTL, votre carte Pro Mini, un câble USB et un ordinateur. Vérifiez que tous les composants sont en bon état et fonctionnels avant de commencer.

  2. 2
    Connexion du module FTDI à la carte Pro Mini

    Connectez le module FTDI à la carte Pro Mini en utilisant les broches correspondantes. Reliez la broche GND du FTDI à GND de la Pro Mini, TX à RX et RX à TX, puis connectez la broche VCC à VCC.

  3. 3
    Installation des pilotes FTDI

    Si vous utilisez Windows, téléchargez et installez les pilotes FTDI nécessaires depuis le site officiel de FTDI. Pour les utilisateurs de Mac ou Linux, les pilotes sont généralement préinstallés.

  4. 4
    Configuration de l'environnement de développement

    Ouvrez votre environnement de développement Arduino. Allez dans 'Outils' et sélectionnez le bon modèle de carte (Arduino Pro Mini) et le bon port COM correspondant à votre module FTDI.

  5. 5
    Téléversement du code

    Écrivez ou ouvrez le code que vous souhaitez téléverser sur la carte Pro Mini. Cliquez sur le bouton 'Téléverser' pour envoyer le code via le module FTDI. Assurez-vous que la carte est alimentée.

  6. 6
    Vérification du téléversement

    Une fois le téléversement terminé, vérifiez le bon fonctionnement de votre carte Pro Mini. Vous pouvez utiliser le moniteur série pour tester si le code fonctionne comme prévu.

  7. 7
    Déconnexion et rangement

    Après avoir terminé, déconnectez le module FTDI de la carte Pro Mini. Rangez tous les composants dans un endroit sûr pour une utilisation future.

Poids0,03 kg
