Mini Bouton poussoir Noir 6x6x5mm
En stock
Mini bouton poussoir noir 6x6x5mm, idéal pour projets électroniques. Fonctionne à 12V, s’intègre facilement dans vos circuits.
SPST · 12V DC 50mA
Bouton poussoir tactile 6×6×5 mm pour déclenchement logique fiable
Micro-interrupteur momentané 4 broches, pensé pour les circuits Arduino, ESP32 et bancs pédagogiques : contact net, faible résistance et intégration directe sur breadboard ou PCB au pas 6,5 × 4,5 mm.
🔘 Présentation

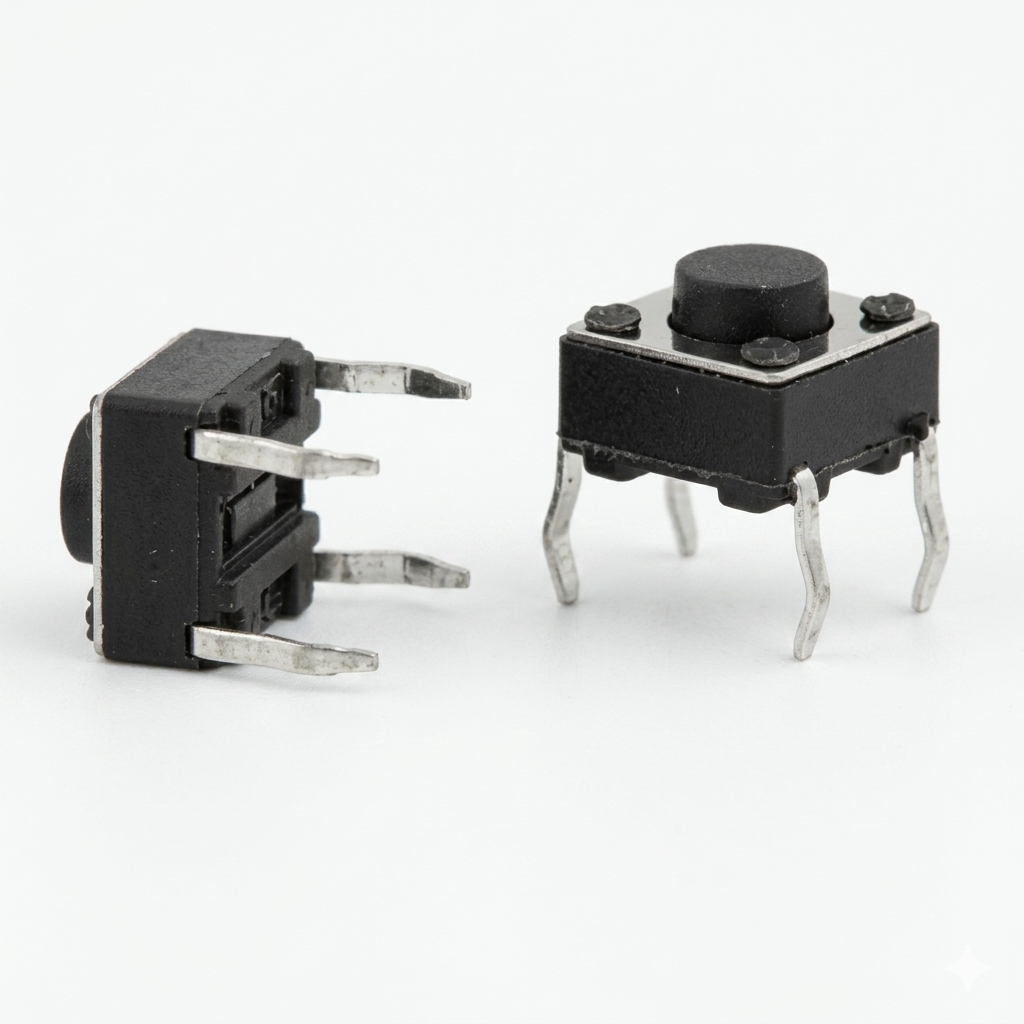

Le mini bouton poussoir noir 6×6×5 mm est un interrupteur tactile SPST à contact momentané, l’un des composants les plus utilisés en électronique de commande. Ses quatre broches (deux paires reliées en diagonale) permettent un montage traversant stable, tandis que son format compact le rend adapté aussi bien aux prototypes sur breadboard qu’aux cartes finalisées. Chez Didactico, il équipe couramment les TP de logique câblée, les interfaces homme-machine simples et les modules de commande Arduino/ESP32.
⭐ Pourquoi ce bouton
📐 Caractéristiques techniques
🔌 Bien le câbler : évitez l’entrée flottante
Comme tout bouton momentané, ses 4 broches ne ferment le circuit que pendant l’appui : sans résistance de tirage, l’entrée du microcontrôleur reste flottante et peut lire des états parasites. Utilisez la résistance de pull-up interne du GPIO (cas le plus simple sur Arduino/ESP32) ou une résistance externe de 10 kΩ, et prévoyez un anti-rebond logiciel (quelques millisecondes) pour fiabiliser la détection d’appui.
🛠️ Usages courants
Un composant polyvalent partout où une commande manuelle simple doit piloter un circuit logique :
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Un mini bouton poussoir 6×6×5 mm fiable et économique, au format standard « tact switch » universellement compatible avec les montages Arduino, ESP32 et Raspberry Pi. Son contact SPST net et sa faible résistance en font un choix solide pour toute commande logique basse tension, en TP comme en prototypage.
Documentation et ressources
Questions fréquentes
Quel est l'usage principal de ce mini bouton poussoir ?
Ce mini bouton poussoir est conçu pour être utilisé dans des projets électroniques. Il permet d'activer ou de désactiver des circuits facilement, ce qui le rend idéal pour des applications comme des prototypes ou des dispositifs électroniques personnalisés.
Ce bouton poussoir est-il compatible avec tous les circuits ?
Le mini bouton poussoir fonctionne à une tension de 12V, ce qui le rend compatible avec de nombreux circuits électroniques. Assurez-vous simplement que votre projet utilise cette tension pour garantir un fonctionnement optimal.
Comment installer ce mini bouton poussoir ?
L'installation de ce bouton poussoir est simple. Il suffit de le souder sur votre circuit imprimé ou de le connecter à des fils selon vos besoins. Sa taille compacte facilite son intégration dans des espaces restreints.
Quels sont les délais de livraison en Tunisie ?
Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter toutes les commandes rapidement pour que vous puissiez recevoir vos produits dans les meilleurs délais.
Ce produit est-il garanti ?
Oui, le mini bouton poussoir est couvert par une garantie de conformité. Si vous rencontrez un problème lié à un défaut de fabrication, vous pouvez nous contacter pour un échange ou un remboursement.
Quelles sont les différences avec d'autres boutons poussoirs ?
Ce mini bouton poussoir se distingue par sa taille compacte de 6x6x5mm et sa capacité à fonctionner à 12V. Contrairement à d'autres modèles, il est particulièrement adapté pour des projets où l'espace est limité.
Peut-on utiliser ce bouton poussoir dans des projets en extérieur ?
Ce mini bouton poussoir est principalement conçu pour des applications intérieures. Pour des projets en extérieur, il est recommandé de le protéger contre l'humidité et les intempéries pour garantir sa durabilité.
Comment installer un mini bouton poussoir noir 6x6x5mm
-
1Préparer le matériel
Rassemblez tous les outils et fournitures nécessaires : le mini bouton poussoir, des fils électriques, une plaque de prototypage, un fer à souder et un multimètre. Assurez-vous que votre espace de travail est propre et bien éclairé.
-
2Identifier les broches
Examinez le mini bouton poussoir pour identifier ses broches. Ce modèle a généralement quatre broches. Deux d'entre elles sont pour l'alimentation et les deux autres pour le signal. Consultez la documentation technique si nécessaire.
-
3Dénuder les fils
Prenez des fils électriques et utilisez la pince à dénuder pour retirer environ 5 mm d'isolant à chaque extrémité. Cela permettra une connexion facile aux broches du bouton poussoir et à votre circuit.
-
4Souder les fils au bouton
Chauffez le fer à souder et appliquez-le sur l'une des broches du bouton poussoir. Introduisez un fil dénudé dans la soudure fondue et retirez le fer. Répétez cette opération pour les autres broches, en veillant à respecter la polarité.
-
5Connecter au circuit
Insérez les fils soudés dans votre plaque de prototypage. Connectez les fils d'alimentation aux sources appropriées (12V) et les fils de signal aux composants de votre circuit. Assurez-vous que toutes les connexions sont solides.
-
6Tester le bouton
Avant de finaliser l'installation, utilisez un multimètre pour vérifier la continuité du circuit lorsque le bouton est enfoncé. Cela garantit que le bouton fonctionne correctement et que les connexions sont fiables.
-
7Finaliser l'installation
Une fois le test réussi, fixez le bouton poussoir dans son emplacement définitif. Assurez-vous qu'il est bien en place et qu'il n'y a pas de court-circuit. Votre installation est maintenant prête à être utilisée.
| Poids | 0,03 kg |
|---|
