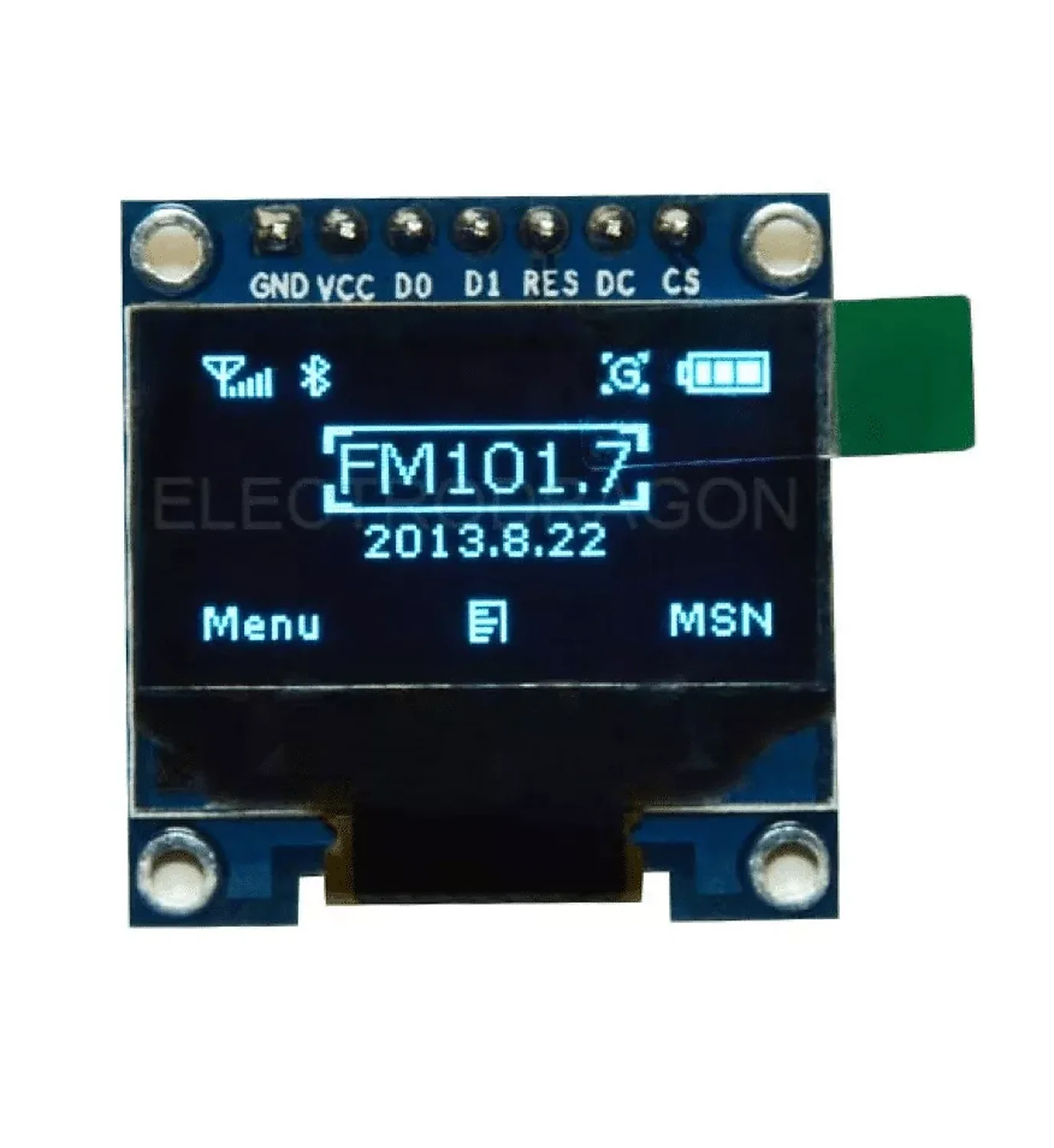

Écran OLED 0.96 pouces affichant FM101.7 et date
Click to enlarge

Ecran OLED Bleu 0,96” + I2C SSD1306 4pin (Avec VCC GND)

UGS : DAR-02-L15

En stock

Écran OLED 0,96″ avec interface I2C SSD1306, parfait pour des projets électroniques compacts. Catégories: Afficheurs LCD graphiques, Optoélectronique.

18,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Bus I2C · Adresse 0x3C · Pixels bleus

Écran OLED 0,96″ I2C SSD1306 4 broches — deux fils suffisent

Le moyen le plus simple d’ajouter un écran 128×64 à votre projet : seulement SDA et SCL en plus de l’alimentation. Pixels bleus lumineux, aucun rétroéclairage, câblage minimal.

🔵 L’afficheur I2C qui économise vos broches

Construit autour du contrôleur SSD1306, cet écran OLED bleu communique sur un simple bus I2C à 4 broches (VCC, GND, SCL, SDA). Deux fils de données partagés suffisent, ce qui libère les GPIO de votre Arduino, ESP8266 ou ESP32 pour d’autres capteurs. C’est la solution recommandée quand le câblage doit rester léger et que plusieurs périphériques cohabitent sur le même bus.

⭐ Pourquoi choisir la version I2C

🧵2 fils de donnéesSDA et SCL seulement : le câblage le plus court possible vers la carte.
🔗Bus partagéCohabite avec d’autres modules I2C (RTC, BME280, MPU6050…) sur les mêmes lignes.
📍Adresse 0x3CReconnu d’office par la plupart des exemples ; bascule en 0x3D selon le pont de soudure.
🔵Pixels bleus émissifsAffichage net et contrasté, sans rétroéclairage à alimenter.
🔌3,3 V ou 5 VCompatible logique 3,3 V (ESP) comme 5 V (UNO) sans adaptateur.
📚Prêt à l’emploiPris en charge par Adafruit_SSD1306, Adafruit_GFX et U8g2.

📐 Caractéristiques clés

Type d’afficheurOLED monochrome auto-émissif
Diagonale0,96 pouce
Résolution128 × 64 pixels
Couleur des pixelsBleu
ContrôleurSSD1306
InterfaceI2C (2 fils)
Adresse I2C0x3C (0x3D possible)
Broches4 : VCC, GND, SCL, SDA
Tension d’alimentation3,3 V à 5 V
RéférenceDAR-02-L15

🔀 Pourquoi l’I2C plutôt que le SPI

Le SSD1306 se décline en deux versions selon le bus. Cette variante I2C 4 broches privilégie la simplicité : moins de fils, intégration immédiate, idéale quand vos GPIO sont comptés ou que vous ajoutez l’écran à un montage déjà chargé. Le débit I2C suffit largement à afficher du texte, des icônes et des graphiques qui se mettent à jour quelques fois par seconde. Si vous visez des animations très fluides ou un rafraîchissement intensif, la version SPI 7 broches (référence DAR-02-L14) sera plus rapide.

🧩 Brochage à connaître

Les 4 broches et leur rôle :
  • VCC — alimentation 3,3 V à 5 V
  • GND — masse commune
  • SCL — horloge I2C (A5 sur UNO, GPIO22 sur ESP32)
  • SDA — données I2C (A4 sur UNO, GPIO21 sur ESP32)

🛠️ Ce que vous pouvez réaliser

Avec quatre fils et 128×64 pixels, cet écran s’intègre partout où il faut afficher une information sans encombrer le montage.

🌡️ Station météo ESP8266⌚ Montre / horloge RTC📟 Écran d’état pour objet connecté🧪 Lecture de capteurs en TP🎮 Mini interface de jeu🏠 Indicateur domotique

🚀 Démarrer en 3 étapes

1. Quatre filsVCC→3,3 V/5 V, GND→GND, SCL→A5 (UNO) ou GPIO22 (ESP32), SDA→A4 / GPIO21.
2. Détectez l’adresseLancez un scanner I2C : l’écran doit répondre en 0x3C dans la plupart des cas.
3. AffichezOuvrez l’exemple ssd1306_128x64_i2c d’Adafruit_SSD1306 et indiquez l’adresse trouvée.

👤 Pour qui ?

Débutants ArduinoProjets IoT ESP8266 / ESP32Formations & ISETMontages à GPIO limités

💡 Bon à savoir

Si l’écran reste noir, vérifiez d’abord l’adresse I2C : certains modules sont câblés en 0x3D au lieu de 0x3C, un scanner I2C lève le doute en quelques secondes. Le bus I2C tolère plusieurs périphériques mais une seule paire de résistances de pull-up : inutile de les multiplier si une autre carte les fournit déjà. Pour préserver la dalle OLED dans le temps, évitez d’afficher en permanence une image fixe très lumineuse.

🏁 En résumé

Câblage en deux fils, adresse 0x3C, pixels bleus auto-émissifs et contrôleur SSD1306 universel : cet écran OLED 0,96″ 128×64 I2C est l’option la plus directe pour afficher des données sur un montage Arduino ou ESP. Choisissez-le pour la simplicité et l’économie de broches ; passez au modèle SPI si vous recherchez avant tout la vitesse de rafraîchissement.

📄 Documentation et ressources

Questions fréquentes

Quel est l'usage principal de l'écran OLED 0,96'' ?

L'écran OLED 0,96'' est idéal pour des projets électroniques compacts, permettant d'afficher des informations graphiques et textuelles. Il est souvent utilisé dans des applications comme les montres connectées, les capteurs de données et les systèmes embarqués.

Cet écran est-il compatible avec tous les microcontrôleurs ?

Oui, l'écran OLED avec interface I2C est compatible avec la plupart des microcontrôleurs, tels que Arduino et Raspberry Pi, facilitant son intégration dans divers projets.

Comment installer l'écran OLED 0,96'' ?

L'installation de l'écran OLED est simple. Il suffit de le connecter aux broches VCC, GND, SDA et SCL de votre microcontrôleur. Assurez-vous d'utiliser une bibliothèque compatible pour faciliter la programmation.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour une satisfaction optimale.

Quelle est la garantie de l'écran OLED ?

L'écran OLED 0,96'' est couvert par une garantie de 12 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences avec d'autres écrans OLED ?

Cet écran OLED 0,96'' se distingue par sa taille compacte et son interface I2C, qui simplifie les connexions. D'autres modèles peuvent avoir des résolutions ou des tailles différentes, mais celui-ci est conçu pour des projets nécessitant un affichage minimaliste.

Peut-on utiliser cet écran pour des projets extérieurs ?

L'écran OLED 0,96'' est conçu principalement pour des applications intérieures. Pour des projets extérieurs, il est recommandé de le protéger contre l'humidité et les intempéries.

Comment utiliser l'écran OLED 0,96'' avec I2C SSD1306

⏱ Temps total : 15 min

Outils nécessaires : Câbles de connexion, Ordinateur, Environnement de développement (Arduino IDE par exemple)
Fournitures : Écran OLED 0,96'', Microcontrôleur (comme Arduino)
  1. 1
    Connexion de l'écran

    Connectez les broches de l'écran OLED à votre microcontrôleur. Reliez la broche VCC à l'alimentation (5V), GND à la masse, SDA à la broche SDA du microcontrôleur et SCL à la broche SCL.

  2. 2
    Installation de la bibliothèque

    Ouvrez votre environnement de développement (comme Arduino IDE). Allez dans le gestionnaire de bibliothèques et recherchez 'Adafruit SSD1306'. Installez la bibliothèque pour permettre la communication avec l'écran.

  3. 3
    Chargement des exemples

    Dans l'IDE, allez dans Fichier > Exemples > Adafruit SSD1306 et sélectionnez un exemple comme 'ssd1306_128x64_i2c'. Cela vous donnera un code de base pour tester l'écran.

  4. 4
    Téléversement du code

    Connectez votre microcontrôleur à l'ordinateur via USB. Sélectionnez le bon port et la bonne carte dans l'IDE, puis téléversez le code exemple sur votre microcontrôleur.

  5. 5
    Alimentation du système

    Alimentez votre microcontrôleur. L'écran OLED devrait s'allumer et afficher le contenu du code exemple que vous avez téléversé.

  6. 6
    Personnalisation de l'affichage

    Modifiez le code exemple pour afficher des messages ou des graphiques personnalisés. Utilisez les fonctions de la bibliothèque Adafruit pour dessiner des formes ou afficher du texte.

  7. 7
    Test final

    Après avoir effectué vos modifications, téléversez à nouveau le code sur le microcontrôleur. Vérifiez que l'affichage correspond à vos attentes et que toutes les fonctionnalités fonctionnent correctement.
