Module convertisseur élévateur de tension 150W Vin=10-32V 10A à Vout=12-35V 6A

UGS : DAR-01-F83

Le convertisseur élévateur 150W est parfait pour vos projets électroniques. Avec une entrée de 10-32V et une sortie de 12-35V, il répond à tous vos besoins.

15,300 TND

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Boost 150W · 10-32V → 12-35V · 6A

Module convertisseur élévateur 150W — 10-32V vers 12-35V, 6A

Convertisseur DC-DC survolteur haute puissance à réglage continu, avec dissipateurs et selfs surdimensionnés pour tenir des courants de sortie jusqu’à 6A en continu.

🔌 Présentation

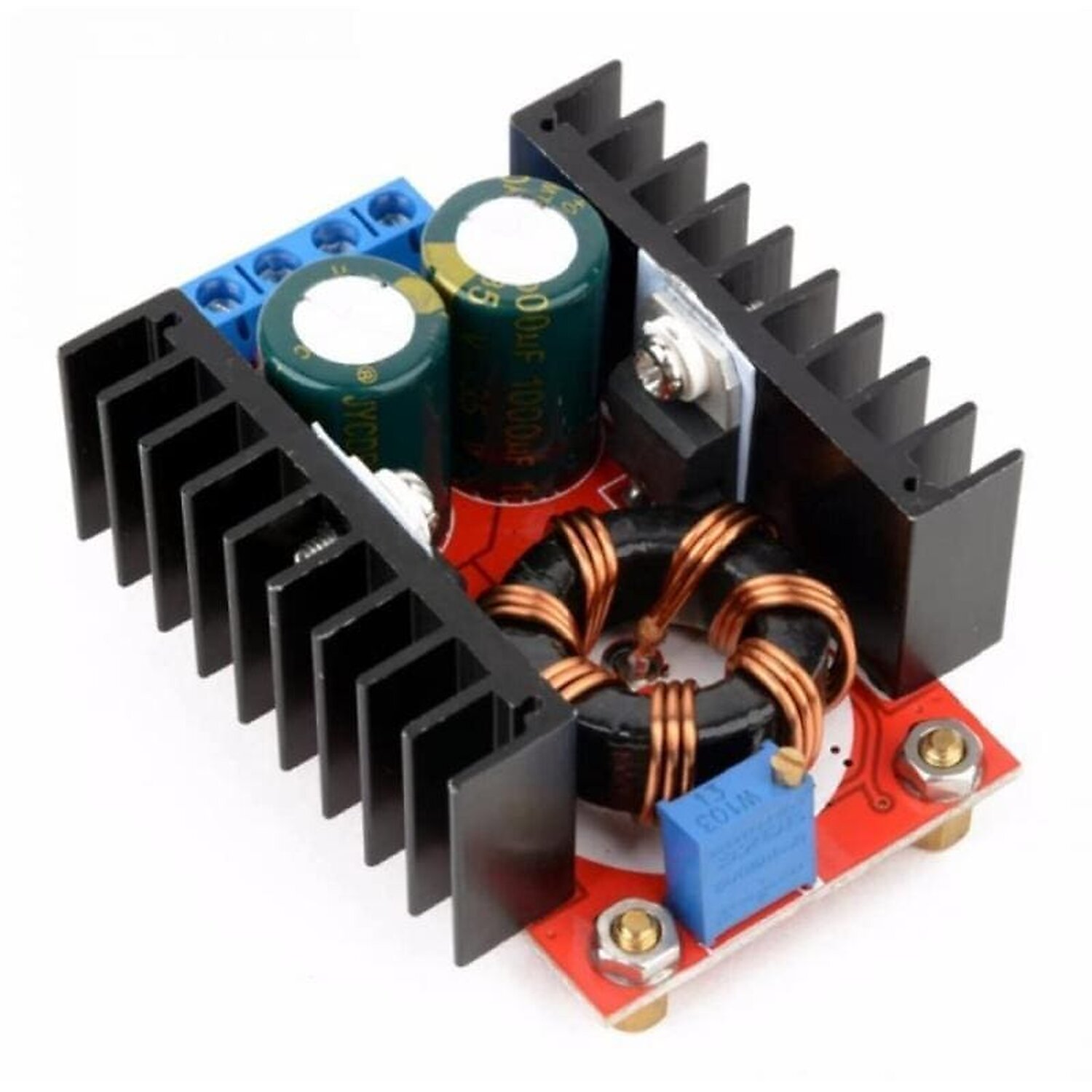

Ce module boost accepte une tension d’entrée de 10 à 32V (jusqu’à 10A) et délivre une sortie réglable de 12 à 35V jusqu’à 6A, pour une puissance de 150W en pointe (100W en refroidissement naturel). Ses deux gros dissipateurs ailettés et son inductance torique bobinée en fil épais le distinguent des petits modules boost bon marché, incapables de tenir ce niveau de courant sans surchauffe.

⭐ Points clés

⚡150W en pointe100W en convection naturelle, 150W avec refroidissement renforcé (ventilation).
🔧Sortie réglablePotentiomètre multitours pour ajuster précisément la tension de sortie entre 12 et 35V.
🧲Inductance torique renforcéeBobinage en fil de cuivre épais visible, adapté aux courants élevés.
🌡️Double dissipateur ailettéRefroidissement passif des composants de puissance.
📈Rendement élevéDe l’ordre de 90-94% selon le point de fonctionnement.
🔌Bornier à visConnexion entrée/sortie sans soudure.

📐 Caractéristiques techniques

Tension d’entrée (Vin)10 – 32V DC
Courant d’entrée max10A
Tension de sortie (Vout)12 – 35V DC réglable
Courant de sortie max6A
Puissance max100W (convection) / 150W (ventilé)
Rendement typique~90-94% selon le point de charge
Ondulation de sortie2% max
Température de fonctionnement-40°C à +85°C
RéglagePotentiomètre multitours
ConnectiqueBornier à vis entrée/sortie

🧭 Pourquoi pas un petit module boost classique

Les petits modules boost (type MT3608 ou XL6009) couvrent des puissances de quelques watts à quelques dizaines de watts : au-delà, ils chauffent et perdent en stabilité. Ce module 150W est dimensionné pour les usages nécessitant réellement plusieurs ampères en sortie — alimentation d’amplificateurs, charge de batteries 24V depuis une source 12V, ou bancs d’essai — avec une marge thermique que les petits modules ne peuvent pas offrir. Important : la tension de sortie doit toujours être supérieure à la tension d’entrée pour un fonctionnement boost correct.

🛠️ Usages

Un survolteur de cette puissance trouve sa place partout où une tension supérieure à la source disponible est nécessaire, avec un courant significatif :

🔋 Charge de batteries 24V depuis 12V🚗 Applications embarquées/véhicule🔬 Bancs d’essai en laboratoire💡 Alimentation d’éclairage LED haute puissance⚙️ Prototypes d’électronique de puissance

👤 Pour qui ?

Étudiants en électronique de puissanceIngénieurs prototypageTechniciens maintenanceMakers avancés

💡 Bon à savoir

Au-delà d’une centaine de watts de sortie continue, prévoyez un flux d’air (ventilateur) sur les dissipateurs : en convection naturelle seule, la puissance maximale conseillée est d’environ 100W, les 150W annoncés supposant un refroidissement renforcé. Réglez toujours la tension de sortie à vide avant de connecter la charge, et vérifiez qu’elle reste bien supérieure à la tension d’entrée. Ce module ne dispose pas de protection court-circuit affichée : ajoutez un fusible côté entrée adapté à votre courant maximal.

🏁 En résumé

Ce convertisseur élévateur 150W (10-32V vers 12-35V, 6A) cible les besoins de puissance réelle que les petits modules boost ne couvrent pas, grâce à ses dissipateurs et son inductance surdimensionnés. Un choix pertinent pour la charge de batteries, l’électronique de puissance embarquée et les bancs de test, à condition de soigner le refroidissement au-delà de 100W.

Questions fréquentes

Quel est l'usage principal de ce module convertisseur élévateur de tension ?

Ce module convertisseur élévateur de tension est conçu pour augmenter la tension d'entrée de 10-32V à une sortie de 12-35V. Il est idéal pour alimenter des projets électroniques nécessitant une tension plus élevée, comme des circuits, des LED ou des systèmes de batterie.

Ce module est-il compatible avec toutes les batteries ?

Oui, ce convertisseur est compatible avec une large gamme de batteries fournissant une tension d'entrée de 10-32V. Assurez-vous simplement que la tension de sortie requise pour votre application ne dépasse pas 35V.

Comment installer ce module ?

L'installation de ce module est simple. Connectez les fils d'entrée à votre source d'alimentation (10-32V) et les fils de sortie à votre appareil nécessitant une tension plus élevée. Veillez à respecter les polarités pour éviter tout dommage.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour ce module en Tunisie varient généralement entre 3 à 7 jours ouvrés, selon votre localisation. Vous recevrez un suivi de votre commande pour rester informé.

Ce produit est-il garanti ?

Oui, le module convertisseur élévateur de tension est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise utilisation.

Quelles sont les différences entre ce module et d'autres modèles similaires ?

Ce module se distingue par sa capacité à fournir jusqu'à 150W avec une entrée de 10-32V et une sortie de 12-35V. Sa puissance et sa plage de tension en font un choix polyvalent pour divers projets, contrairement à d'autres modèles qui peuvent avoir des limites de puissance ou de tension.

Peut-on utiliser ce module pour des applications industrielles ?

Ce module est principalement conçu pour des projets électroniques et des applications domestiques. Pour des applications industrielles, il est recommandé de vérifier les spécifications techniques et de s'assurer qu'il répond aux exigences de votre système.

Comment utiliser le module convertisseur élévateur de tension 150W

⏱ Temps total : 15 min

  1. 1
    Préparation de l'environnement

    Avant de commencer, assurez-vous de travailler dans un environnement propre et sec. Rassemblez tous les outils nécessaires, comme un multimètre et des câbles de connexion. Vérifiez que le module est en bon état et qu'il n'y a pas de dommages visibles.

  2. 2
    Connexion de l'alimentation

    Connectez la source d'alimentation à l'entrée du module. Assurez-vous que la tension d'entrée est comprise entre 10V et 32V. Utilisez des câbles appropriés pour éviter toute surchauffe. Vérifiez les polarités avant de brancher.

  3. 3
    Réglage de la sortie

    Avant de mettre sous tension, réglez le potentiomètre de sortie pour obtenir la tension désirée entre 12V et 35V. Cela peut être fait à l'aide d'un tournevis. Assurez-vous que le réglage est correct avant de continuer.

  4. 4
    Mise sous tension

    Alimentez le module en branchant la source d'alimentation. Surveillez les indicateurs LED, s'ils sont présents, pour vérifier que le module fonctionne correctement. Écoutez également pour tout bruit anormal.

  5. 5
    Mesure de la sortie

    Utilisez un multimètre pour mesurer la tension de sortie. Assurez-vous qu'elle correspond à la valeur que vous avez réglée précédemment. Si la tension n'est pas correcte, éteignez le module et réajustez le potentiomètre.

  6. 6
    Test de charge

    Connectez une charge appropriée à la sortie du module. Assurez-vous que la charge ne dépasse pas 6A. Vérifiez à nouveau la tension de sortie sous charge pour vous assurer que le module fonctionne comme prévu.

  7. 7
    Finalisation et sécurité

    Une fois que tout fonctionne correctement, sécurisez les connexions avec des serre-câbles ou de la gaine thermorétractable. Éteignez le module lorsque vous ne l'utilisez pas pour éviter tout risque de surchauffe.
