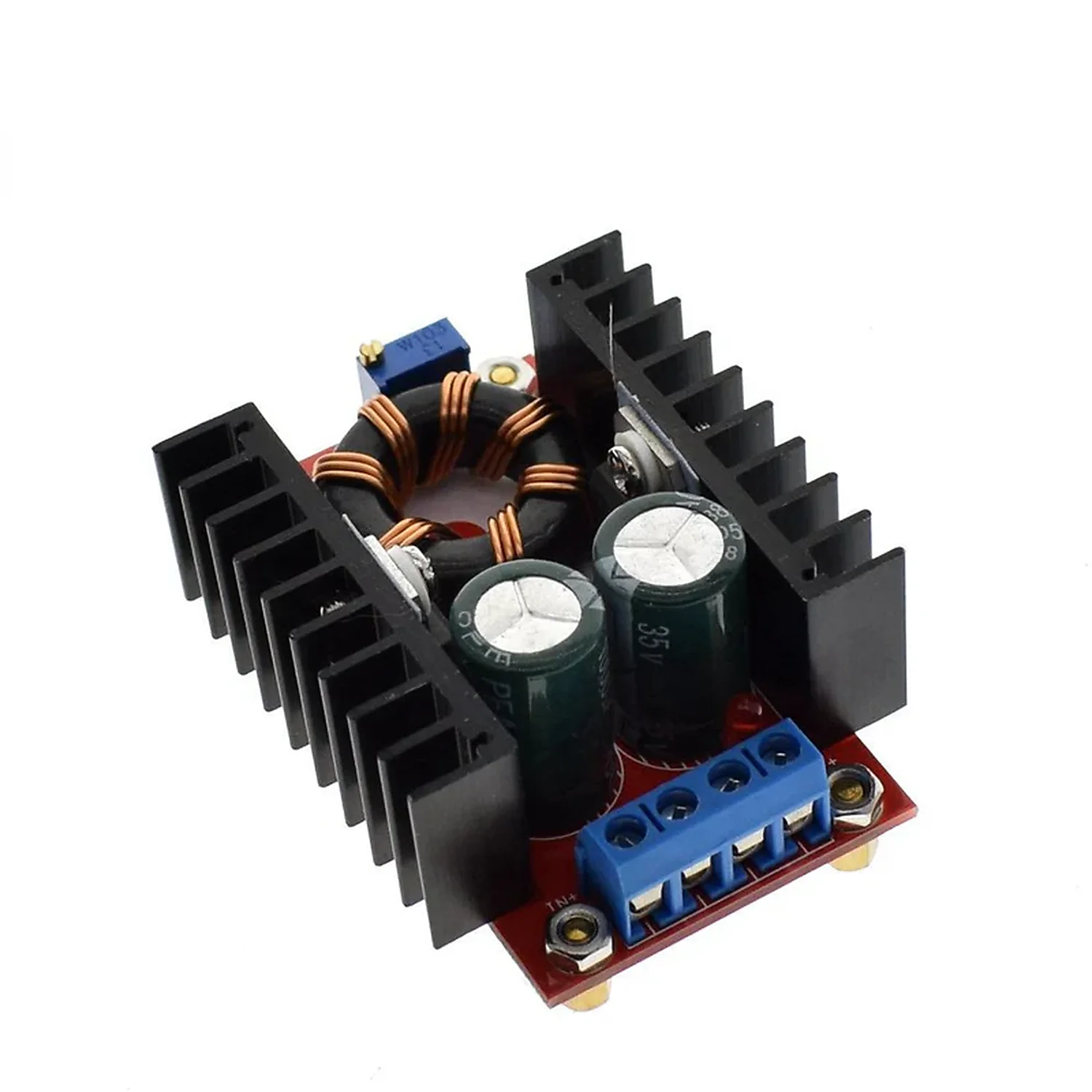

Module convertisseur abaisseur XL4016 300W avec circuit imprimé rouge, large radiateur en aluminium et potentiomètre réglable

Module convertisseur abaisseur de tension 300W Vin=5-40V 10A à Vout=1.2-35V XL4016

UGS : DAR-01-F84

En stock

Le convertisseur abaisseur xl4016 est parfait pour vos projets électroniques, offrant une puissance de 300W et une grande flexibilité de tension.

28,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Buck 300W · XL4016

Module convertisseur abaisseur de tension XL4016

Convertisseur DC-DC step-down à base de circuit XL4016 : entrée large 5-40V, sortie réglable 1.2-35V par potentiomètre, pour alimenter un circuit à une tension différente de la source disponible.

🔌 Abaisser une tension DC sans dissipation excessive

Ce module utilise le circuit intégré XL4016, un régulateur à découpage (buck) qui abaisse une tension continue d’entrée vers une tension de sortie réglable, avec un bien meilleur rendement qu’un régulateur linéaire sur de fortes puissances. Les larges dissipateurs et le noyau torique visibles sur la carte permettent de tenir des courants de sortie élevés en continu, à condition d’assurer une ventilation correcte au-delà de quelques ampères.

⭐ Points clés

🎚️Sortie réglablePotentiomètre de précision pour ajuster la tension de sortie entre 1.2V et 35V.
📶Entrée large plageAccepte une tension continue de 5V à 40V en entrée.
🌡️Dissipation renforcéeDeux gros radiateurs et bornier à vis 4 points pour un câblage robuste en forte puissance.
🛡️Protections intégréesLimitation de courant et coupure thermique en cas de surcharge.

📐 Caractéristiques

CircuitXL4016 (buck / step-down)
Tension d’entrée5V – 40V DC
Tension de sortie1.2V – 35V DC (réglable)
Courant de sortieJusqu’à 8A en continu avec dissipation adéquate
PuissanceJusqu’à 300W selon conditions thermiques
Fréquence de découpage~180 kHz
RéglagePotentiomètre multi-tours
RaccordementBornier à vis (IN+/IN- ; OUT+/OUT-)

⚠️ Régulateur de tension, pas un chargeur à courant constant

Ce module régule une tension de sortie fixe (réglée au préalable, à vide) ; il ne constitue pas un chargeur CC/CV dédié aux batteries. Pour charger une batterie (plomb, Li-ion…) de façon sûre, préférez un module de charge spécifique avec limitation de courant programmable, ou utilisez ce convertisseur uniquement pour alimenter un circuit électronique à tension fixe.

🛠️ Usages courants

🔋 Alimentation de circuits🚗 Réduction tension batterie 24V→12V💡 Alimentation LED de puissance🎓 TP électronique de puissance

🚀 Mise en service

1. Réglage à videAlimenter l’entrée, mesurer et ajuster la sortie au potentiomètre sans charge branchée.
2. CâblageRaccorder IN+/IN- à la source, OUT+/OUT- au circuit à alimenter, en respectant la polarité.
3. Contrôle thermiqueVérifier l’échauffement des radiateurs en charge et prévoir une ventilation si besoin.

👤 Pour qui ?

Étudiants en électronique de puissanceMakers / hobbyistesAteliers de prototypageProjets robotique et automobile 12V/24V

💡 Bon à savoir

La tension de sortie doit être réglée à vide avant de connecter la charge, sous peine d’endommager le circuit alimenté. Au-delà de quelques ampères, la carte chauffe sensiblement : prévoyez une ventilation forcée pour exploiter durablement les courants élevés annoncés par le fabricant. Ce module régule une tension, il ne remplace pas un chargeur de batterie dédié à courant limité.

🏁 En résumé

Un convertisseur abaisseur robuste et polyvalent pour adapter une tension continue élevée à un circuit basse tension, avec une bonne marge de puissance grâce à ses radiateurs surdimensionnés — idéal en atelier ou en TP, à condition de gérer la ventilation en usage prolongé à fort courant.

Questions fréquentes

Quel est l'usage principal de ce module convertisseur ?

Le module convertisseur abaisseur XL4016 est conçu pour réduire la tension d'entrée de 5 à 40V à une tension de sortie comprise entre 1.2 et 35V. Il est idéal pour alimenter des projets électroniques nécessitant une tension spécifique, comme des LED, des moteurs ou des circuits intégrés.

Ce module est-il compatible avec toutes les batteries ?

Oui, ce convertisseur est compatible avec une large gamme de batteries, tant qu'elles respectent la plage de tension d'entrée de 5 à 40V. Assurez-vous simplement que la tension de sortie souhaitée ne dépasse pas 35V.

Comment installer le module XL4016 ?

L'installation du module est simple. Connectez la source de tension d'entrée aux bornes d'entrée et réglez la tension de sortie à l'aide du potentiomètre intégré. Assurez-vous de respecter les polarités pour éviter tout dommage.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous assurer une réception dans les meilleurs délais.

Quelle est la durée de la garantie pour ce produit ?

Ce module convertisseur est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une utilisation incorrecte.

Quelles sont les différences avec d'autres modules régulateurs ?

Le XL4016 se distingue par sa capacité à fournir jusqu'à 10A avec une puissance maximale de 300W. Contrairement à d'autres modules, il offre une large plage de tension d'entrée et de sortie, ce qui le rend très polyvalent pour différents projets.

Peut-on utiliser ce module pour des applications industrielles ?

Oui, ce module peut être utilisé pour des applications industrielles légères, tant que les spécifications de tension et de courant sont respectées. Il est recommandé de bien évaluer les besoins spécifiques de votre application avant de l'utiliser.

Comment utiliser le module convertisseur abaisseur de tension XL4016

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir le module XL4016, une source d'alimentation (entre 5 et 40V), un multimètre pour vérifier les tensions, et des fils de connexion.

  2. 2
    Branchement de l'alimentation

    Connectez la source d'alimentation aux bornes d'entrée du module XL4016. Assurez-vous de respecter la polarité : le fil positif sur la borne '+' et le fil négatif sur la borne '-'.

  3. 3
    Réglage de la tension de sortie

    Utilisez un tournevis pour ajuster le potentiomètre sur le module XL4016. Tournez-le doucement tout en mesurant la tension de sortie avec le multimètre jusqu'à obtenir la tension désirée entre 1.2V et 35V.

  4. 4
    Vérification de la tension

    Avant de connecter votre charge, vérifiez à nouveau la tension de sortie avec le multimètre pour vous assurer qu'elle est correcte et stable.

  5. 5
    Connexion de la charge

    Connectez votre charge aux bornes de sortie du module XL4016, en respectant également la polarité. Assurez-vous que la charge ne dépasse pas 10A pour éviter d'endommager le module.

  6. 6
    Mise sous tension

    Allumez votre source d'alimentation et vérifiez que le module fonctionne correctement. Surveillez la température du module pendant son fonctionnement pour éviter la surchauffe.

  7. 7
    Test de fonctionnement

    Testez votre projet en utilisant le module. Surveillez la tension et le courant pour vous assurer que tout fonctionne comme prévu.

Poids0,02 kg
