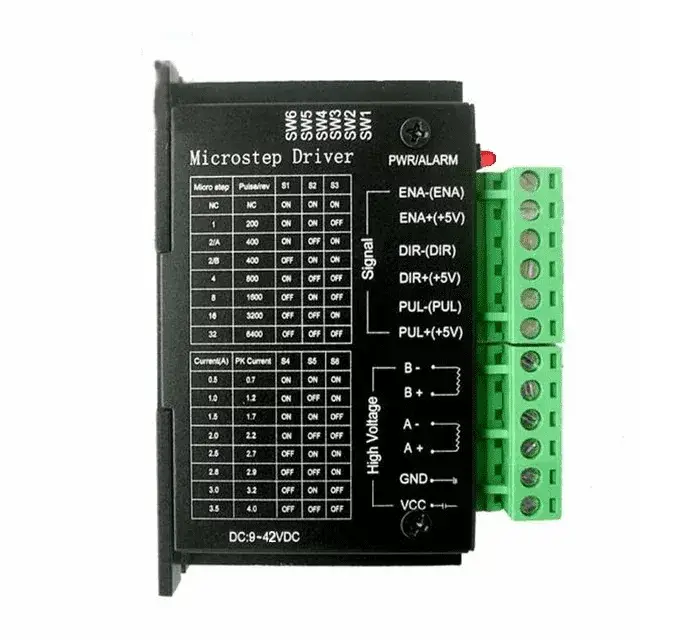

Controleur TB6600 de moteur pas à pas NEMA 17/23/34 – 4a 9-42v

UGS : DAR-01-C15

En stock

Le controleur TB6600 moteur pas-à-pas est parfait pour vos projets de robotique et d’automatisation.

33,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Driver step/dir · jusqu’à 4 A · opto-isolé

Pilotez vos moteurs NEMA 17, 23 et 34 avec le driver TB6600

Ce contrôleur de moteur pas à pas accepte un signal step/dir, délivre jusqu’à environ 4 A par phase sous 9 à 42 V et descend au micro-pas 1/32 pour des mouvements fluides et silencieux.

⚙️ Le contrôleur TB6600 pour moteur pas à pas

Quand un Arduino ou une carte CNC ne peut pas alimenter directement un moteur pas à pas de forte taille, il faut un étage de puissance intermédiaire. Le TB6600 joue ce rôle : il reçoit les impulsions de pas et la direction depuis votre automate ou microcontrôleur, et les convertit en courant de phase régulé pour entraîner un moteur bipolaire NEMA 17, 23 ou même 34. Boîtier aluminium dissipateur, réglages par micro-interrupteurs et entrées opto-isolées en font un choix robuste pour la CNC, la robotique et l’automatisation industrielle légère.

⭐ Pourquoi ce driver TB6600

💪Courant élevéJusqu’à environ 4 A par phase pour des moteurs à fort couple.
🔋Large plage 9-42 VAlimentation flexible selon la vitesse et le couple visés.
🎚️Micro-pas réglableDe pas entier jusqu’à 1/32 via micro-interrupteurs DIP.
🛡️Entrées opto-isoléesStep, dir et enable isolés pour protéger la carte de commande.
📐NEMA 17 / 23 / 34Compatible avec une large gamme de moteurs bipolaires.
❄️Boîtier dissipateurCoque aluminium qui évacue la chaleur en service prolongé.

📐 Caractéristiques clés

TypeDriver moteur pas à pas TB6600
Moteurs visésBipolaires NEMA 17 / 23 / 34
Courant de sortieRéglable, jusqu’à ~4 A par phase
Tension d’alimentation9 à 42 V DC
Micro-pasPas entier à 1/32 (réglage DIP)
Interface de commandeStep / Dir / Enable, opto-isolée
RéglagesMicro-interrupteurs (courant + micro-pas)
RefroidissementBoîtier aluminium dissipateur
Câblage moteur4 fils (bobine A+/A-, B+/B-)

🎚️ Régler le courant et le micro-pas

Deux groupes de micro-interrupteurs gouvernent le comportement du TB6600 : l’un fixe le courant de phase qu’il faut accorder au courant nominal de votre moteur, l’autre choisit la résolution de micro-pas. Un micro-pas fin (1/16, 1/32) rend le mouvement plus doux et silencieux mais réduit le couple disponible à haute vitesse ; un micro-pas plus grossier conserve davantage de couple. Le bon compromis dépend de votre application CNC ou robotique.

🏭 Applications typiques

Le TB6600 est l’étage de puissance de référence pour entraîner des moteurs pas à pas de taille moyenne à grosse :

🪚 Axes de fraiseuse CNC🤖 Robotique mobile📦 Convoyeurs et indexage🖨️ Imprimantes 3D grand format🔭 Suiveurs / tables motorisées🎓 TP automatisme

🚀 Mettre en route en 3 étapes

1. Régler les DIPConfigurer le courant nominal du moteur et la résolution de micro-pas.
2. CâblerBrancher l’alimentation 9-42 V, les 4 fils du moteur et les signaux step/dir/enable.
3. CommanderEnvoyer les impulsions depuis l’Arduino, la carte CNC ou l’automate.

👤 Pour qui ?

Bureaux d’études CNCRoboticiens et makersCentres de formation automatismeMaintenance industrielle

💡 Bon à savoir

Réglez toujours le courant de phase sur le courant nominal de votre moteur (ni plus, ni moins) : un courant trop élevé fait chauffer inutilement le driver et le moteur. Le boîtier aluminium sert de dissipateur ; en usage continu à fort courant, prévoyez une ventilation et évitez de l’enfermer dans un caisson fermé. Ce module pilote un seul moteur : il faut un TB6600 par axe.

🏁 En résumé

Le TB6600 est un driver de moteur pas à pas robuste et polyvalent : interface step/dir opto-isolée, courant réglable jusqu’à environ 4 A, alimentation 9-42 V et micro-pas jusqu’à 1/32. Il anime sans peine les NEMA 17, 23 et 34 d’une fraiseuse CNC, d’un robot ou d’une machine d’automatisation. Un excellent compromis puissance/prix, en stock en Tunisie chez Didactico.

📚 Documentation et ressources

Questions fréquentes

Quel est l'usage principal du contrôleur TB6600 ?

Le contrôleur TB6600 est conçu pour piloter des moteurs pas à pas NEMA 17, 23 et 34, idéal pour des projets de robotique, d'automatisation et d'impression 3D. Il permet un contrôle précis du mouvement, ce qui est essentiel pour des applications nécessitant une grande précision.

Avec quels types de moteurs est-il compatible ?

Ce contrôleur est compatible avec les moteurs pas à pas NEMA 17, 23 et 34, offrant une plage de courant allant jusqu'à 4A. Cela le rend polyvalent pour différents projets nécessitant des moteurs de tailles variées.

Comment se fait l'installation du TB6600 ?

L'installation du contrôleur TB6600 est relativement simple. Il nécessite de connecter les fils du moteur, de l'alimentation et du signal de commande. Un schéma de câblage est généralement fourni pour faciliter le processus.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon la localisation. Nous nous efforçons de traiter toutes les commandes rapidement pour garantir une réception dans les meilleurs délais.

Quelle est la durée de la garantie pour ce produit ?

Le contrôleur TB6600 est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, assurant ainsi une tranquillité d'esprit lors de votre achat.

Quelles sont les différences entre le TB6600 et d'autres contrôleurs similaires ?

Le TB6600 se distingue par sa capacité à gérer des courants allant jusqu'à 4A, ce qui le rend adapté aux moteurs plus puissants. De plus, il offre une meilleure dissipation thermique et une configuration plus simple par rapport à d'autres modèles.

Comment installer le contrôleur TB6600

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Multimètre
Fournitures : Câbles de connexion, Alimentation 9-42V
  1. 1
    Préparation de l'alimentation

    Avant de commencer, assurez-vous d'avoir une alimentation compatible avec le contrôleur TB6600. La tension doit être comprise entre 9 et 42 volts. Vérifiez également que l'alimentation peut fournir suffisamment de courant pour le moteur pas à pas que vous allez utiliser.

  2. 2
    Connexion des moteurs

    Connectez les fils du moteur pas à pas aux bornes correspondantes du contrôleur TB6600. Assurez-vous de respecter la polarité et l'ordre des phases du moteur. Les bornes sont généralement étiquetées A+, A-, B+, B-.

  3. 3
    Branchement de l'alimentation

    Connectez l'alimentation au contrôleur TB6600. Les bornes d'alimentation sont généralement marquées VCC et GND. Assurez-vous que les connexions sont sécurisées et qu'il n'y a pas de court-circuit.

  4. 4
    Configuration des paramètres

    Réglez les commutateurs DIP sur le contrôleur TB6600 pour configurer le courant maximal et le mode de pas. Consultez le manuel pour connaître les valeurs appropriées en fonction de votre moteur et de vos besoins.

  5. 5
    Connexion au contrôleur de mouvement

    Connectez les entrées de contrôle du TB6600 à votre contrôleur de mouvement (comme une carte Arduino ou un autre système de commande). Assurez-vous que les connexions pour les signaux de direction et de pas sont correctes.

  6. 6
    Test de fonctionnement

    Avant de mettre sous tension, vérifiez toutes les connexions. Une fois que tout est en place, alimentez le système et envoyez des commandes au moteur pour vérifier son fonctionnement. Surveillez les bruits anormaux ou les surchauffes.

  7. 7
    Ajustements finaux

    Si nécessaire, ajustez les paramètres de courant et de pas en fonction des performances du moteur. Assurez-vous que le moteur fonctionne de manière fluide et réactive aux commandes.

Poids0,08 kg
