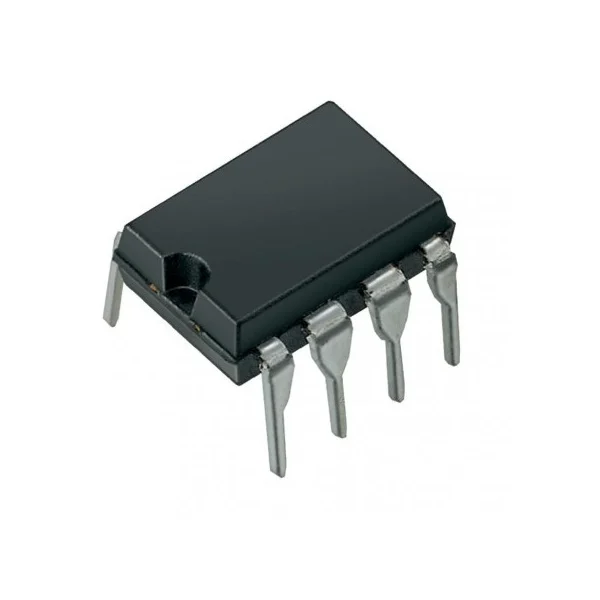

Amplificateur Circuit Intégré UA741CN DIP-8, Composant Électronique
En stock
Circuit intégré UA741CN DIP-8, amplificateur haute précision avec 30V d’alimentation et faible bruit. Parfait pour diverses applications électroniques.
Le circuit amplificateur ua741cn est un amplificateur opérationnel classique, largement utilisé dans divers projets électroniques. Ce circuit intégré, de type DIP-8, est conçu pour offrir des performances fiables dans des applications variées. Il est particulièrement adapté aux étudiants, ingénieurs.
circuit amplificateur ua741cn : Makers en Tunisie qui souhaitent réaliser des prototypes et des projets en robotique ou en électronique.
Caractéristiques du circuit amplificateur ua741cn
Ce produit possède plusieurs caractéristiques techniques importantes. Il fonctionne avec une tension d’alimentation de ±15 V, ce qui le rend compatible avec de nombreux systèmes. Sa bande passante est de 1 MHz, et il offre un gain en boucle ouverte de 100 V/V.
Ce circuit intégré ua741 est également doté d’une impédance d’entrée élevée. Ce qui permet de minimiser les effets de charge sur les circuits en amont.
Caractéristiques techniques et points forts
Voici quelques-unes des caractéristiques clés du ce produit :
- Tension d’alimentation : ±15 V
- Bande passante : 1 MHz
- Gain en boucle ouverte : 100 V/V
- Impédance d’entrée : 2 MΩ
- Type de boîtier : DIP-8
Applications et cas d’usage
Le ce produit est utilisé dans de nombreux projets électroniques. Il est adapté pour des applications en robotique, en IoT, et en domotique. Par exemple, il peut être intégré dans des systèmes de contrôle de moteurs ou des capteurs.
De plus, il est compatible avec d’autres composants comme les capteurs de température et les modules WiFi ESP8266.
Guide technique : comment utiliser le circuit amplificateur ua741cn
Pour utiliser le ce produit, il est essentiel de le connecter correctement. Assurez-vous de respecter la polarité de l’alimentation. Le signal d’entrée doit être appliqué aux bornes appropriées, et la sortie doit être connectée à votre circuit de destination.
Pour une utilisation optimale, il est conseillé d’ajouter des résistances de rétroaction pour ajuster le gain selon vos besoins.
Questions fréquentes sur le circuit amplificateur ua741cn
Quelle est la tension d’alimentation du circuit amplificateur ua741cn ?
La tension d’alimentation du ce produit est de ±15 V.
Le circuit amplificateur ua741cn est-il compatible avec Arduino / Raspberry Pi ?
Oui, le ce produit est compatible avec des plateformes comme Arduino et Raspberry Pi, ce qui permet de l’intégrer facilement dans vos projets.
Quelles sont les dimensions du circuit amplificateur ua741cn ?
Le ce produit est disponible dans un boîtier DIP-8, mesurant environ 9,7 mm de large et 6,4 mm de long.
Informations complémentaires
Le ce produit est disponible en stock chez Didactico.tn avec une livraison rapide en Tunisie. Ce produit est un choix judicieux pour les projets électroniques nécessitant un amplificateur opérationnel fiable.
Présentation du circuit amplificateur ua741cn
Le ce produit reste un choix pertinent pour le marché tunisien. Il est largement utilisé dans les oscilloscope-numerique-carte-electroniqueratoires et les projets éducatifs. Sa simplicité d’utilisation et ses caractéristiques techniques en font un composant de choix pour les étudiants et les professionnels.
Avantages du circuit amplificateur ua741cn
Le ce produit présente plusieurs avantages. Sa robustesse et sa fiabilité en font un composant idéal pour des applications variées. De plus, sa large disponibilité sur le marché facilite son acquisition pour les projets.
Utilisation du circuit amplificateur ua741cn
Le ce produit peut être utilisé dans de nombreux schémas électroniques. Il est souvent employé dans des amplificateurs audio, des filtres actifs, et des comparateurs de tension. Sa flexibilité permet de l’adapter à divers besoins techniques.
Applications du circuit amplificateur ua741cn
Les applications du ce produit sont nombreuses. Il est utilisé dans les systèmes de contrôle, les appareils de mesure, et les dispositifs de traitement du signal. Sa capacité à fonctionner dans des conditions variées en fait un choix populaire parmi les ingénieurs.
Conseils avant utilisation
Avant d’utiliser le ce produit, il est conseillé de bien lire la documentation technique. Cela permet de comprendre les spécifications et les limites de fonctionnement. Une bonne compréhension des caractéristiques techniques est essentielle pour une utilisation efficace.
Conclusion sur le circuit amplificateur ua741cn
Le ce produit reste un choix pertinent pour le marché tunisien. Sa large gamme d’applications et sa fiabilité en font un composant incontournable pour les projets électroniques.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de circuit | Amplificateur opérationnel |
| Nombre de canaux | 1 |
| Configuration | DIP-8 |
| Tension d’alimentation | ±15V |
| Plage de température | -55°C à +125°C |
| Gain en boucle ouverte | 100 dB |
| Largeur de bande | 1 MHz |
| Impédance d’entrée | 2 MΩ |
| Impédance de sortie | 75 Ω |
| Applications | Amplification, filtrage, traitement de signal |
Questions fréquentes
Quel est l'usage principal de l'amplificateur UA741CN ?
L'amplificateur UA741CN est utilisé pour des applications électroniques nécessitant un amplificateur haute précision. Il est idéal pour les circuits audio, les amplificateurs de signal et les filtres actifs.
Cet amplificateur est-il compatible avec d'autres circuits intégrés ?
Oui, l'UA741CN est compatible avec de nombreux circuits intégrés standards. Il peut être intégré dans des projets utilisant des alimentations jusqu'à 30V.
Comment installer le circuit intégré UA741CN ?
Pour installer le UA741CN, il faut le souder sur un circuit imprimé en respectant la polarité. Assurez-vous que les connexions sont bien établies pour éviter tout dysfonctionnement.
Quels sont les délais de livraison pour ce produit en Tunisie ?
La livraison de l'amplificateur UA741CN en Tunisie est généralement effectuée sous 3 à 5 jours ouvrables, selon la localisation de l'acheteur.
Y a-t-il une garantie sur ce produit ?
Oui, l'amplificateur UA741CN est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Quelles sont les différences entre l'UA741CN et d'autres amplificateurs similaires ?
L'UA741CN se distingue par sa faible consommation de bruit et sa capacité à fonctionner avec une alimentation allant jusqu'à 30V, ce qui le rend adapté à des applications variées.
Peut-on utiliser l'UA741CN pour des projets audio ?
Oui, l'UA741CN est particulièrement adapté pour des projets audio grâce à sa haute précision et sa faible distorsion, ce qui en fait un choix populaire pour les amplificateurs de son.
Comment utiliser l'amplificateur UA741CN
-
1Préparation du circuit
Avant de commencer, assurez-vous d'avoir un circuit imprimé ou une plaque de prototypage. Vérifiez que vous disposez de tous les composants nécessaires, notamment des résistances et des condensateurs, pour compléter votre circuit avec l'amplificateur UA741CN.
-
2Identification des broches
Le UA741CN a 8 broches. Consultez le schéma de brochage pour identifier chaque broche. Les broches 2 et 3 sont les entrées, la broche 6 est la sortie, et la broche 4 est la connexion à la masse. Assurez-vous de bien comprendre leur fonction.
-
3Connexion de l'alimentation
Connectez l'alimentation à la broche 7 (V+) et à la broche 4 (V-). Le UA741CN fonctionne avec une tension d'alimentation allant jusqu'à 30V. Vérifiez la polarité de votre alimentation pour éviter d'endommager le circuit.
-
4Raccordement des entrées
Connectez vos signaux d'entrée aux broches 2 et 3. Utilisez des résistances pour ajuster le gain si nécessaire. Assurez-vous que les signaux sont dans la plage acceptable pour éviter la saturation de l'amplificateur.
-
5Raccordement de la sortie
Connectez la broche 6 à l'endroit où vous souhaitez récupérer le signal amplifié. Cela peut être un autre circuit ou un dispositif de mesure. Vérifiez que la charge connectée ne dépasse pas les spécifications de l'amplificateur.
-
6Test du circuit
Alimentez le circuit et testez-le avec un générateur de signaux. Vérifiez la sortie à l'aide d'un oscilloscope ou d'un multimètre pour vous assurer que l'amplificateur fonctionne correctement et que le gain est conforme à vos attentes.
-
7Ajustements et finalisation
Si nécessaire, ajustez les résistances pour modifier le gain ou la réponse en fréquence. Une fois satisfait des résultats, soudez les composants sur la plaque de circuit imprimé pour finaliser votre montage.
| Poids | 0,05 kg |
|---|
