Carte shield moteurs arduino uno pour machine CNC – 3D
En stock
Carte shield moteurs Arduino Uno optimisée pour machines CNC et imprimantes 3D, offrant performance et fiabilité pour vos projets techniques.
Transformez un Arduino UNO en contrôleur de machine CNC 3-4 axes
Cette carte d’extension s’enfiche directement sur l’Arduino UNO et accueille jusqu’à quatre drivers pas à pas pour piloter une fraiseuse, un graveur laser ou une petite machine 3 axes sous le firmware GRBL.

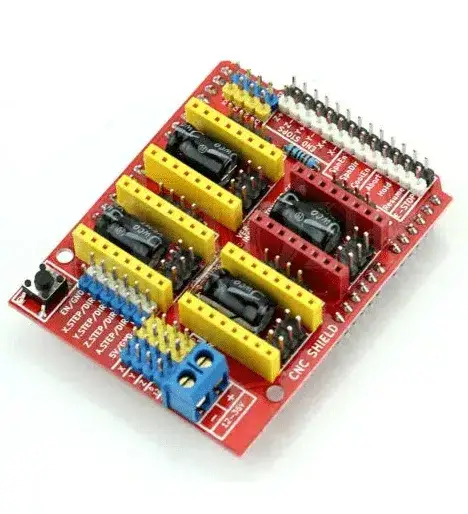

🛠️ La carte CNC Shield V3 pour Arduino UNO
Le pilotage d’une machine CNC amateur ou pédagogique exige de coordonner plusieurs moteurs pas à pas, des fins de course et une broche, le tout depuis un microcontrôleur unique. La CNC Shield V3 résout ce câblage en regroupant sur une seule carte les quatre emplacements de drivers, les borniers de fin de course et la sortie broche, prête à recevoir le firmware GRBL flashé sur l’UNO. C’est la base la plus répandue pour construire une fraiseuse de PCB, un mini-graveur ou une table 3 axes en TP d’usinage numérique.
⭐ Pourquoi cette carte shield CNC
📐 Caractéristiques clés
🔧 Le rôle des drivers A4988 et DRV8825
La carte est une interface : elle ne contient pas l’électronique de puissance. Ce sont les modules de driver enfichés (A4988 jusqu’à environ 1 A par phase, DRV8825 jusqu’à environ 2,2 A) qui amplifient les signaux step/dir de l’UNO vers les bobines des moteurs. Le choix du driver dépend du couple des moteurs NEMA 17 utilisés ; le DRV8825 monte plus haut en courant et offre un micro-pas plus fin (jusqu’à 1/32).
🧰 Ce que vous pouvez construire
Avec le bon assemblage moteurs + drivers + GRBL, cette carte sert de cerveau à de nombreuses machines de petite et moyenne taille :
🚀 Mettre en route en 3 étapes
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
La CNC Shield V3 est le moyen le plus simple et le plus économique de transformer un Arduino UNO en contrôleur de machine CNC 3 à 4 axes sous GRBL. Quatre emplacements de drivers, réglage des micro-pas par jumpers et borniers de fins de course en font la base idéale pour une fraiseuse, un graveur laser ou un projet pédagogique d’usinage numérique. Disponible en stock en Tunisie chez Didactico.
📚 Documentation et ressources
Questions fréquentes
Quelle est l'utilisation principale de la carte shield moteurs Arduino Uno ?
La carte shield moteurs Arduino Uno est principalement utilisée pour contrôler des machines CNC et des imprimantes 3D. Elle permet de gérer les moteurs pas à pas et d'assurer un fonctionnement fluide et précis de vos projets techniques.
Cette carte est-elle compatible avec d'autres modèles d'Arduino ?
Cette carte shield est spécifiquement conçue pour l'Arduino Uno. Bien qu'elle puisse être utilisée avec d'autres modèles, il est recommandé de vérifier la compatibilité pour garantir un fonctionnement optimal.
Comment installer la carte shield moteurs sur l'Arduino Uno ?
L'installation de la carte shield est simple. Il suffit de la positionner sur l'Arduino Uno en alignant les broches et de la fixer en appuyant fermement. Ensuite, connectez les moteurs et les autres composants selon votre projet.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour la carte shield moteurs Arduino Uno en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Vous recevrez un suivi de votre commande pour rester informé.
Cette carte est-elle garantie ?
Oui, la carte shield moteurs Arduino Uno est couverte par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, vous assurant ainsi un achat en toute confiance.
Quelles sont les différences entre cette carte et d'autres produits similaires ?
Cette carte shield moteurs se distingue par son optimisation pour les machines CNC et les imprimantes 3D, offrant une meilleure performance et fiabilité. Elle est conçue pour faciliter l'intégration et le contrôle des moteurs, ce qui la rend idéale pour les projets techniques.
Puis-je utiliser cette carte pour d'autres applications en dehors des CNC et des imprimantes 3D ?
Bien que la carte soit optimisée pour les machines CNC et les imprimantes 3D, elle peut également être utilisée pour d'autres projets nécessitant le contrôle de moteurs pas à pas, comme des robots ou des systèmes automatisés.
Comment installer la carte shield moteurs Arduino Uno pour machine CNC - 3D
-
1Préparation de l'Arduino
Commencez par éteindre votre Arduino Uno et débranchez-le de toute source d'alimentation. Assurez-vous que votre espace de travail est propre et que vous avez tous les outils nécessaires à portée de main.
-
2Positionnement de la carte shield
Alignez la carte shield moteurs sur les broches de l'Arduino Uno. Assurez-vous que les broches sont correctement insérées dans les connecteurs de la carte shield. Appuyez doucement pour bien la fixer.
-
3Connexion des moteurs
Identifiez les ports de connexion pour les moteurs sur la carte shield. Connectez chaque moteur en respectant les polarités et les numéros de port indiqués. Assurez-vous que les connexions sont sécurisées.
-
4Alimentation de la carte
Connectez l'alimentation électrique à la carte shield. Vérifiez que la tension est compatible avec les spécifications de la carte. Ne branchez pas encore l'Arduino à l'alimentation.
-
5Téléversement du code
Connectez l'Arduino Uno à votre ordinateur via un câble USB. Ouvrez l'IDE Arduino et chargez le code approprié pour contrôler les moteurs. Téléversez le code sur l'Arduino.
-
6Test de fonctionnement
Débranchez l'Arduino de l'ordinateur et branchez-le à l'alimentation. Activez la carte shield et observez le fonctionnement des moteurs. Assurez-vous qu'ils répondent correctement aux commandes.
-
7Finalisation et rangement
Une fois le test effectué, rangez tous les outils et câbles. Documentez toute anomalie ou ajustement nécessaire pour les futures utilisations. Votre installation est maintenant prête pour vos projets CNC ou d'impression 3D.
| Poids | 0,03 kg |
|---|
