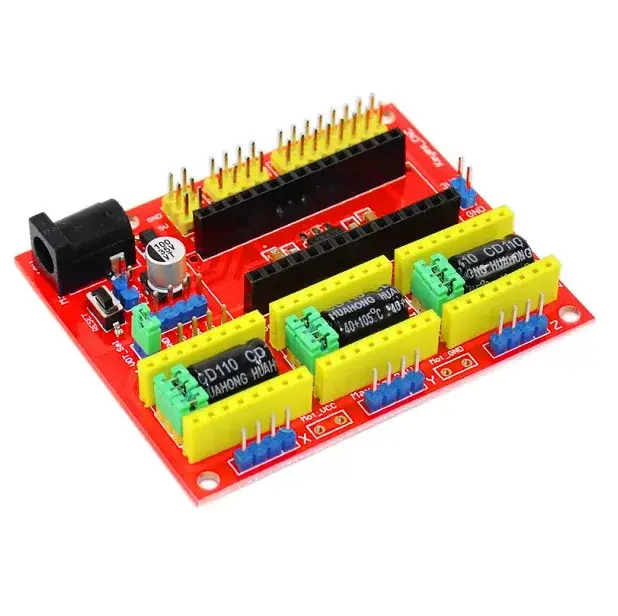

Carte Shield moteurs arduino Nano pour machine CNC – 3D

UGS : DAR-01-C11

En stock

La carte shield arduino nano cnc est parfaite pour vos projets de machine CNC. Optimisez vos créations avec précision et fiabilité.

12,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Shield CNC · Arduino Nano · drivers pas-à-pas · GRBL

Transformez un Arduino Nano en contrôleur de CNC ou de graveur laser

Cette carte shield reçoit un Arduino Nano et des drivers pas-à-pas (A4988/DRV8825) pour piloter 2 à 4 axes : la base compacte d’une petite CNC ou d’un graveur laser sous GRBL.

⚙️ Présentation

Inspirée de la CNC Shield classique mais au format Nano, cette carte regroupe les emplacements de drivers pas-à-pas, les connecteurs moteurs, fins de course et broche/laser. Chargée du firmware GRBL, elle commande une fraiseuse, un traceur ou un graveur laser depuis un PC. Une solution économique et compacte pour se lancer dans l’usinage numérique.

⭐ Pourquoi ce shield CNC Nano

⚙️2 à 4 axesDrivers A4988/DRV8825 enfichables.
🤏Format NanoCompact et économique.
🔧GRBLFirmware CNC standard.
🔌Fins de course + laserConnecteurs prévus.
⚡12 – 36 VAlimentation moteurs.
🛠️Plug & playDrivers à enficher.

📐 Caractéristiques clés

TypeShield CNC pour Arduino Nano
Axes2 à 4 moteurs pas-à-pas
DriversA4988 / DRV8825 (non inclus)
Alimentation12 – 36 V

🛠️ Usages typiques

⚙️ Mini-CNC🔦 Graveur laser✍️ Traceur / plotter🤖 Axes motorisés🏭 Usinage DIY🎓 Projet mécatronique

👤 Pour qui ?

Makers CNCÉtudiantsBricoleursUsinage DIY

💡 Bon à savoir

Les drivers (A4988/DRV8825) et l’Arduino Nano sont généralement à acheter à part. Réglez le courant (Vref) de chaque driver et prévoyez un dissipateur. Vérifiez la compatibilité du firmware GRBL avec le nombre d’axes de votre machine.

🏁 En résumé

Compact et économique, ce shield CNC pour Arduino Nano pilote 2 à 4 axes sous GRBL pour vos CNC et graveurs laser. La porte d’entrée de l’usinage numérique, disponible en Tunisie.

Questions fréquentes

Quel est l'usage principal de la carte shield moteurs Arduino Nano ?

La carte shield moteurs Arduino Nano est conçue pour contrôler des machines CNC. Elle permet de gérer les moteurs pas à pas avec précision, facilitant ainsi la création de projets de découpe ou d'impression 3D.

Cette carte est-elle compatible avec d'autres modèles d'Arduino ?

Cette carte shield est spécifiquement conçue pour l'Arduino Nano. Elle peut ne pas être compatible avec d'autres modèles comme l'Arduino Uno ou Mega, en raison de différences dans la disposition des broches.

Comment installer la carte shield sur l'Arduino Nano ?

Pour installer la carte shield, il suffit de la placer directement sur l'Arduino Nano en alignant les broches. Assurez-vous que tout est bien connecté avant de l'alimenter pour éviter tout court-circuit.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison pour la Tunisie varient généralement entre 3 à 7 jours ouvrables, selon la localisation. Vous recevrez un suivi de votre commande pour rester informé.

La carte shield est-elle garantie ?

Oui, la carte shield moteurs Arduino Nano est couverte par une garantie de 6 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise utilisation.

Quelles sont les différences avec d'autres cartes CNC similaires ?

Cette carte shield se distingue par sa conception optimisée pour l'Arduino Nano, offrant une meilleure compacité et une facilité d'utilisation pour les projets de petite taille. D'autres cartes peuvent être plus volumineuses ou moins adaptées aux projets spécifiques.

Peut-on utiliser cette carte pour des projets autres que CNC ?

Bien que la carte soit principalement conçue pour les machines CNC, elle peut également être utilisée dans d'autres projets nécessitant le contrôle de moteurs pas à pas, comme des robots ou des systèmes automatisés.

Comment installer la carte Shield moteurs Arduino Nano pour machine CNC

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Câbles de connexion
Fournitures : Carte Shield moteurs Arduino Nano, Arduino Nano, Alimentation pour moteurs
  1. 1
    Préparation de l'Arduino Nano

    Commencez par préparer votre Arduino Nano. Assurez-vous qu'il est propre et en bon état. Si nécessaire, retirez tout composant ou accessoire qui pourrait interférer avec l'installation de la carte shield.

  2. 2
    Alignement de la carte shield

    Prenez la carte shield moteurs et alignez-la avec les broches de l'Arduino Nano. Vérifiez que toutes les broches sont correctement positionnées pour éviter d'endommager les composants.

  3. 3
    Fixation de la carte shield

    En utilisant un tournevis, fixez la carte shield sur l'Arduino Nano si des vis sont fournies. Assurez-vous que la connexion est solide et que la carte est bien maintenue en place.

  4. 4
    Connexion des moteurs

    Connectez les moteurs à la carte shield en suivant le schéma de câblage fourni. Assurez-vous que chaque moteur est connecté aux bonnes broches pour un fonctionnement optimal.

  5. 5
    Alimentation des moteurs

    Connectez l'alimentation pour les moteurs à la carte shield. Vérifiez que la tension et le courant correspondent aux spécifications de vos moteurs pour éviter tout dommage.

  6. 6
    Téléversement du code

    Téléversez le code de contrôle de la machine CNC sur l'Arduino Nano à l'aide de l'IDE Arduino. Assurez-vous que le code est compatible avec la carte shield et les moteurs utilisés.

  7. 7
    Test de fonctionnement

    Une fois le code téléversé, testez le fonctionnement de la machine CNC. Vérifiez que les moteurs réagissent correctement aux commandes et ajustez le code si nécessaire.
