Afficheur 7 segments cathode commune 5V, 2.54 cm – Composant électronique
En stock
Afficheur 7 segments cathode commune, 5V, dimensions 2.54 cm. Parfait pour projets électroniques, simple à connecter.

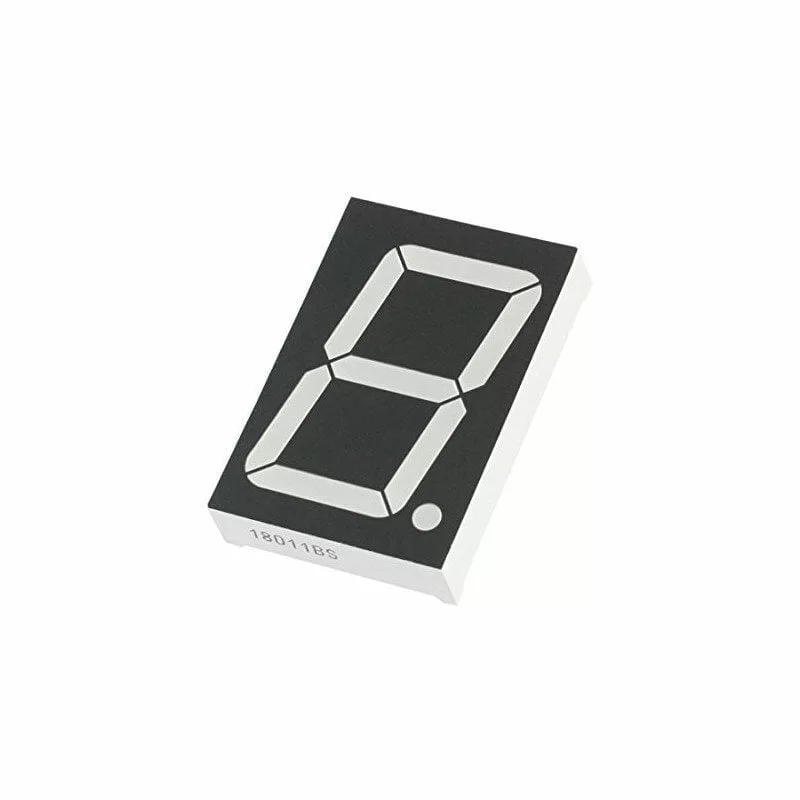

Afficheur 7 segments cathode commune : un chiffre clair en grand format
Un afficheur à un digit d’environ un pouce de haut, à cathode commune, pour afficher chiffres et symboles lisibles à distance dans vos montages.
🔢 Présentation de l’afficheur 7 segments
Cet afficheur regroupe sept segments lumineux (a à g) plus un point décimal (DP) disposés en forme de 8, ce qui permet de représenter tous les chiffres de 0 à 9 et plusieurs lettres. La hauteur de chiffre d’environ 2,54 cm (un pouce) le rend lisible de loin, contrairement aux petits afficheurs de quelques millimètres. Le modèle est à cathode commune : toutes les cathodes des segments sont reliées entre elles à une masse commune, et chaque segment s’allume en mettant son anode au niveau haut à travers une résistance.
⭐ Pourquoi choisir cet afficheur
📐 Caractéristiques clés
🔀 Cathode commune : le câblage à retenir
Sur un afficheur à cathode commune, la broche commune se relie à la masse (GND) et chaque segment s’allume quand on porte sa broche au niveau haut. C’est l’inverse d’un afficheur à anode commune, où le commun va au + et où chaque segment s’active en le tirant vers la masse. Un code écrit pour l’anode commune affichera donc le complément (les segments éteints à la place des allumés) si on l’utilise tel quel sur un modèle cathode commune : pensez à adapter votre table de segments.
🛠️ Ce que vous pouvez réaliser
Le grand format ouvre la voie à de nombreux affichages numériques visibles :
🚀 Démarrer en 3 étapes
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
L’afficheur 7 segments cathode commune de ~2,54 cm affiche chiffres et symboles de façon lisible à distance, avec ses sept segments plus point décimal et une logique 5 V directe. Bien adapté aux compteurs, horloges et indicateurs, il est aussi le support parfait pour enseigner l’affichage segment par segment et la différence anode/cathode commune en Tunisie.
Questions fréquentes
Comment utiliser l'afficheur 7 segments ?
L'afficheur 7 segments cathode commune se connecte facilement à un microcontrôleur ou à un circuit. Il suffit de relier les broches aux sorties numériques pour afficher des chiffres. Assurez-vous de respecter la polarité et de fournir une alimentation de 5V.
Cet afficheur est-il compatible avec tous les microcontrôleurs ?
Oui, cet afficheur est compatible avec la plupart des microcontrôleurs fonctionnant sous 5V, comme Arduino ou Raspberry Pi. Vérifiez simplement les spécifications de votre carte pour assurer une connexion correcte.
Comment installer l'afficheur dans un projet électronique ?
Pour installer l'afficheur, soudez les broches aux emplacements prévus sur votre circuit imprimé ou utilisez des fils de connexion. Assurez-vous de bien respecter la configuration cathode commune lors du câblage.
Quels sont les délais de livraison pour la Tunisie ?
Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Vous recevrez un numéro de suivi pour suivre votre commande.
Y a-t-il une garantie sur ce produit ?
Oui, l'afficheur 7 segments est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Quelles sont les différences avec d'autres afficheurs 7 segments ?
Cet afficheur est un modèle cathode commune, ce qui signifie qu'il a une configuration spécifique pour le câblage. D'autres modèles peuvent être anode commune, ce qui affecte la manière dont ils sont connectés et contrôlés.
Peut-on utiliser cet afficheur pour des projets d'affichage en extérieur ?
Cet afficheur est conçu pour un usage en intérieur. Pour des projets en extérieur, il est recommandé d'utiliser des afficheurs spécifiques résistants aux intempéries.
Comment utiliser un afficheur 7 segments cathode commune
-
1Étape 1 : Préparation du matériel
Rassemblez tous les outils et fournitures nécessaires. Assurez-vous d'avoir un fer à souder, un multimètre, des câbles de connexion et des résistances si votre circuit le nécessite. Vérifiez également que l'afficheur 7 segments est en bon état.
-
2Étape 2 : Identification des broches
Examinez l'afficheur 7 segments pour identifier les broches. Notez que les broches sont généralement numérotées et que certaines sont dédiées à la cathode commune. Consultez la documentation technique pour connaître la disposition exacte des broches.
-
3Étape 3 : Connexion à l'alimentation
Connectez la broche de cathode commune de l'afficheur à la masse (GND) de votre circuit. Utilisez un câble de connexion pour établir cette connexion. Assurez-vous que l'alimentation est de 5V, car c'est la tension requise pour cet afficheur.
-
4Étape 4 : Connexion des segments
Connectez les autres broches de l'afficheur aux sorties numériques de votre microcontrôleur ou à un circuit de commande. Chaque segment (A à G) doit être relié à une sortie distincte. Utilisez des câbles de connexion pour ces connexions.
-
5Étape 5 : Ajout de résistances (si nécessaire)
Si votre circuit nécessite des résistances pour limiter le courant passant par les segments de l'afficheur, ajoutez-les en série avec chaque segment. Cela évitera d'endommager l'afficheur en cas de surtension.
-
6Étape 6 : Programmation du microcontrôleur
Programmez votre microcontrôleur pour contrôler l'afficheur. Écrivez un code qui active les broches correspondantes pour afficher les chiffres ou lettres souhaités. Testez le code pour vous assurer que l'afficheur fonctionne correctement.
-
7Étape 7 : Vérification et tests
Utilisez un multimètre pour vérifier les connexions et assurez-vous qu'il n'y a pas de court-circuit. Une fois les vérifications effectuées, testez l'afficheur en exécutant votre programme. Observez les segments pour confirmer qu'ils s'allument comme prévu.
| Poids | 0,05 kg |
|---|
