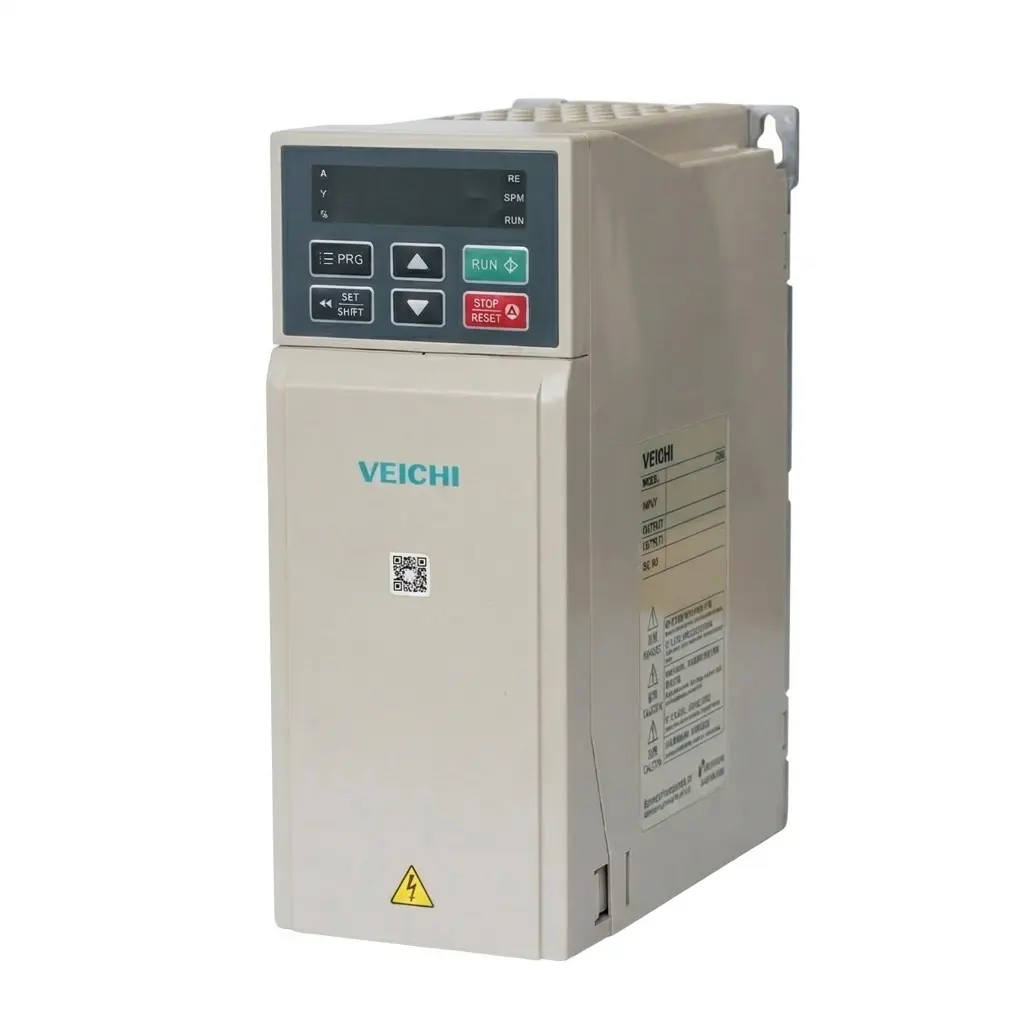

Variateur Solaire VEICHI 220 7.5 KW

Variateur Solaire VEICHI 220V 7.5KW : La Référence pour le Pompage Solaire de Moyenne à Forte Puissance

L’accès à l’eau reste l’un des défis majeurs du XXIe siècle, particulièrement dans les zones rurales et isolées où le réseau électrique est absent, instable ou prohibitivement coûteux. Le variateur solaire VEICHI 220V monophasé 7.5KW apporte une réponse technologique de premier ordre à cette problématique en permettant d’exploiter la ressource solaire, gratuite et inépuisable, pour alimenter des pompes à eau de forte capacité.

Conçu et fabriqué par VEICHI Electric, acteur industriel de premier plan dans le domaine des variateurs de fréquence, des onduleurs solaires et des solutions d’automatisation, ce variateur représente le sommet de la gamme monophasée 220V. Fort de plus de 20 ans d’expertise technique, de certifications internationales (ISO 9001, CE, TÜV) et d’une présence commerciale dans plus de 100 pays, VEICHI Electric garantit un produit d’exception, testé et éprouvé dans les conditions les plus exigeantes.

---

7.5KW (10 CV) : Une Puissance qui Fait la Différence

Le variateur solaire VEICHI 7.5KW 220V se distingue par sa puissance élevée de 7.5 kilowatts, soit environ 10 chevaux-vapeur (CV). Cette puissance supérieure ouvre la porte à des applications que les variateurs de plus faible puissance ne peuvent pas couvrir efficacement :

Forages Profonds

Avec 7.5KW de puissance disponible, le variateur est capable de piloter des pompes immergées installées à des profondeurs allant jusqu’à 150 à 200 mètres, selon le débit souhaité et les caractéristiques hydrauliques du forage. C’est la solution idéale pour les régions où la nappe phréatique est profonde et où les forages conventionnels nécessitent des pompes puissantes.

Irrigation Agricole Étendue

La puissance de 7.5KW permet d’alimenter des systèmes d’irrigation couvrant des surfaces de 5 à 15 hectares, selon le type de culture, le mode d’irrigation (goutte-à-goutte, aspersion, pivot) et les conditions pédoclimatiques. Les exploitations maraîchères, fruitières, céréalières et fourragères trouvent dans ce variateur un allié de taille pour sécuriser leurs rendements.

Alimentation en Eau Communautaire

Avec un débit d’eau conséquent, le variateur VEICHI 7.5KW peut approvisionner en eau potable des communautés de 200 à 500 personnes, incluant les usages domestiques, l’abreuvement du bétail et les besoins sanitaires. C’est un outil précieux pour les projets de développement rural, les ONG et les collectivités territoriales.

Transfert et Stockage d’Eau

La puissance de ce variateur est suffisante pour remplir des réservoirs de grande capacité, des châteaux d’eau surélevés et des bassins de rétention, assurant une réserve d’eau stratégique pour les périodes de faible ensoleillement ou de forte demande.

---

Technologie MPPT de Dernière Génération : Intelligence et Performance

Le cœur technologique du variateur VEICHI 7.5KW 220V est son algorithme MPPT (Maximum Power Point Tracking) propriétaire, développé spécifiquement pour les applications de pompage solaire. Cet algorithme de pointe offre un rendement de suivi supérieur à 99%, ce qui signifie que la quasi-totalité de l’énergie produite par les panneaux solaires est effectivement utilisée pour pomper de l’eau.

Les Avantages Concrets du MPPT VEICHI

Démarrage ultra-matinal : Grâce à la sensibilité exceptionnelle de l’algorithme MPPT, le variateur est capable de démarrer la pompe avec une puissance solaire minimale, dès les premiers rayons du soleil. Cela se traduit par 1 à 2 heures de pompage supplémentaires par jour par rapport aux systèmes sans MPPT ou avec un MPPT basique.

Adaptation instantanée aux variations météorologiques : Lors du passage d’un nuage, la puissance solaire peut chuter de 50 à 80% en quelques secondes. L’algorithme MPPT VEICHI réagit en moins de 5 millisecondes pour ajuster le point de fonctionnement et maintenir la pompe en marche à vitesse réduite, évitant les arrêts et redémarrages intempestifs qui réduisent l’efficacité du système et fatiguent la mécanique de la pompe.

Maximisation du volume d’eau quotidien : En exploitant chaque watt disponible du lever au coucher du soleil, le MPPT permet d’augmenter le volume d’eau pompé quotidiennement de 15 à 30% par rapport à un système à fréquence fixe ou à un système avec MPPT de qualité inférieure.

Fonctionnement stable en conditions difficiles : Même en cas de panneaux partiellement ombragés, encrassés ou vieillissants, l’algorithme MPPT maintient un fonctionnement optimal en s’adaptant aux caractéristiques réelles du champ photovoltaïque.

---

Tension d’Entrée DC : Flexibilité de Configuration Solaire

Le variateur VEICHI 7.5KW 220V accepte une tension d’entrée DC maximale de 450V, avec une plage de fonctionnement MPPT optimale de 200V à 400V DC. Cette plage de tension permet une grande flexibilité dans la configuration du champ solaire :

Configuration en série (strings longs) :

• Réduit les pertes en ligne dans les câbles DC
• Permet d’utiliser des câbles de section plus faible
• Idéal lorsque la distance entre le champ solaire et le variateur est importante

Configuration mixte (série-parallèle) :

• Offre un bon compromis entre tension et courant
• Adapté aux espaces restreints avec orientation multiple des panneaux
• Permet une meilleure tolérance aux ombrages partiels

Le dimensionnement du champ solaire doit être réalisé en tenant compte de la tension à vide des panneaux (Voc) corrigée en température, afin de ne jamais dépasser la tension maximale d’entrée de 450V DC, même par temps froid (la tension Voc augmente lorsque la température diminue).

---

Double Mode de Fonctionnement : Solaire Pur et Hybride Intelligent

Le variateur VEICHI 7.5KW 220V intègre nativement deux modes de fonctionnement complémentaires, offrant une souplesse d’utilisation inégalée :

Mode Solaire Pur (100% Off-Grid)

Dans ce mode, le variateur fonctionne exclusivement à partir de l’énergie des panneaux solaires :

• Autonomie totale : aucune dépendance au réseau électrique ou au groupe électrogène
• Coût de fonctionnement nul : zéro carburant, zéro facture d’électricité
• Impact environnemental zéro : aucune émission de gaz à effet de serre
• Fonctionnement automatique : démarrage et arrêt gérés automatiquement par le MPPT en fonction de l’ensoleillement
• Idéal pour les sites totalement isolés : brousse, désert, montagne, îles

Mode Hybride (Solaire + AC 220V)

Dans ce mode, le variateur combine intelligemment deux sources d’énergie :

• Priorité solaire : l’énergie photovoltaïque est toujours utilisée en priorité
• Basculement automatique : lorsque la puissance solaire devient insuffisante (nuages denses, fin de journée), le variateur bascule automatiquement sur la source AC (réseau 220V ou groupe électrogène)
• Retour automatique au solaire : dès que l’ensoleillement redevient suffisant, le variateur repasse en mode solaire
• Continuité de service garantie : la pompe ne s’arrête jamais, quelle que soit la météo
• Programmation horaire : possibilité de programmer des plages de fonctionnement sur le réseau (nuit, heures creuses) pour optimiser les coûts

Ce mode hybride est particulièrement recommandé pour les applications critiques où l’approvisionnement en eau ne peut être interrompu : eau potable pour les populations, irrigation de cultures sensibles, élevage intensif.

---

Protection Complète et Multicouche

La fiabilité du variateur solaire VEICHI 7.5KW 220V repose sur un système de protection multicouche couvrant tous les risques potentiels :

Protections Hydrauliques

• Protection contre la marche à sec (Dry Run) : triple mode de détection disponible :
  • Par capteur de niveau d’eau (flotteur ou sonde) installé dans le forage ou le puits
  • Par analyse du courant moteur : le variateur détecte la baisse de charge caractéristique d’une pompe tournant à vide
  • Par capteur de pression : détection de la chute de pression dans la canalisation de refoulement
• Protection réservoir plein (Full Tank) : arrêt automatique de la pompe lorsque le réservoir ou le château d’eau atteint son niveau maximum, via un capteur flotteur. Redémarrage automatique lorsque le niveau redescend en dessous d’un seuil programmable
• Protection anti-coup de bélier : arrêt progressif (Soft Stop) pour éviter les surpressions destructrices dans les canalisations, particulièrement critiques dans les forages profonds avec de longues colonnes montantes

Protections Électriques DC (Côté Panneaux Solaires)

• Protection contre les surtensions DC : limitation de la tension maximale d’entrée pour protéger les composants internes
• Protection contre les sous-tensions DC : arrêt propre et ordonné de la pompe lorsque la tension solaire devient trop faible
• Protection contre les courants inverses : prévention du retour de courant vers les panneaux solaires
• Protection contre la foudre DC : varistances (MOV) haute capacité intégrées pour absorber les surtensions transitoires d’origine atmosphérique

Protections Électriques AC (Côté Pompe)

• Protection contre les surintensités : limitation du courant de sortie avec alarme
• Protection contre les surcharges : réduction automatique de la puissance (derating) ou arrêt si la surcharge persiste
• Protection contre les courts-circuits : détection et coupure ultra-rapide
• Protection contre les déséquilibres de phase (en sortie triphasée)
• Protection contre les défauts d’isolation du moteur de la pompe

Protections Thermiques

• Capteur de température interne : surveillance continue de la température du variateur
• Ventilateur à vitesse variable : refroidissement proportionnel à la charge, réduisant le bruit et la consommation d’énergie
• Réduction automatique de puissance (derating) : si la température interne approche du seuil critique, le variateur réduit progressivement la puissance de sortie plutôt que de s’arrêter brutalement
• Arrêt thermique de sécurité : en dernier recours, arrêt complet du variateur pour protéger les composants électroniques

Protections Mécaniques

• Démarrage progressif (Soft Start) : rampe d’accélération paramétrable pour limiter les contraintes mécaniques au démarrage
• Arrêt progressif (Soft Stop) : rampe de décélération contrôlée
• Protection anti-blocage : détection automatique d’un rotor bloqué avec tentatives de déblocage programmées
• Correction automatique du sens de rotation : inversion automatique des phases si le sens de rotation détecté est incorrect
• Limitation du nombre de démarrages par heure : protection contre les cycles marche/arrêt trop fréquents qui usent prématurément les roulements et les joints de la pompe

---

Interface Utilisateur Avancée et Connectivité

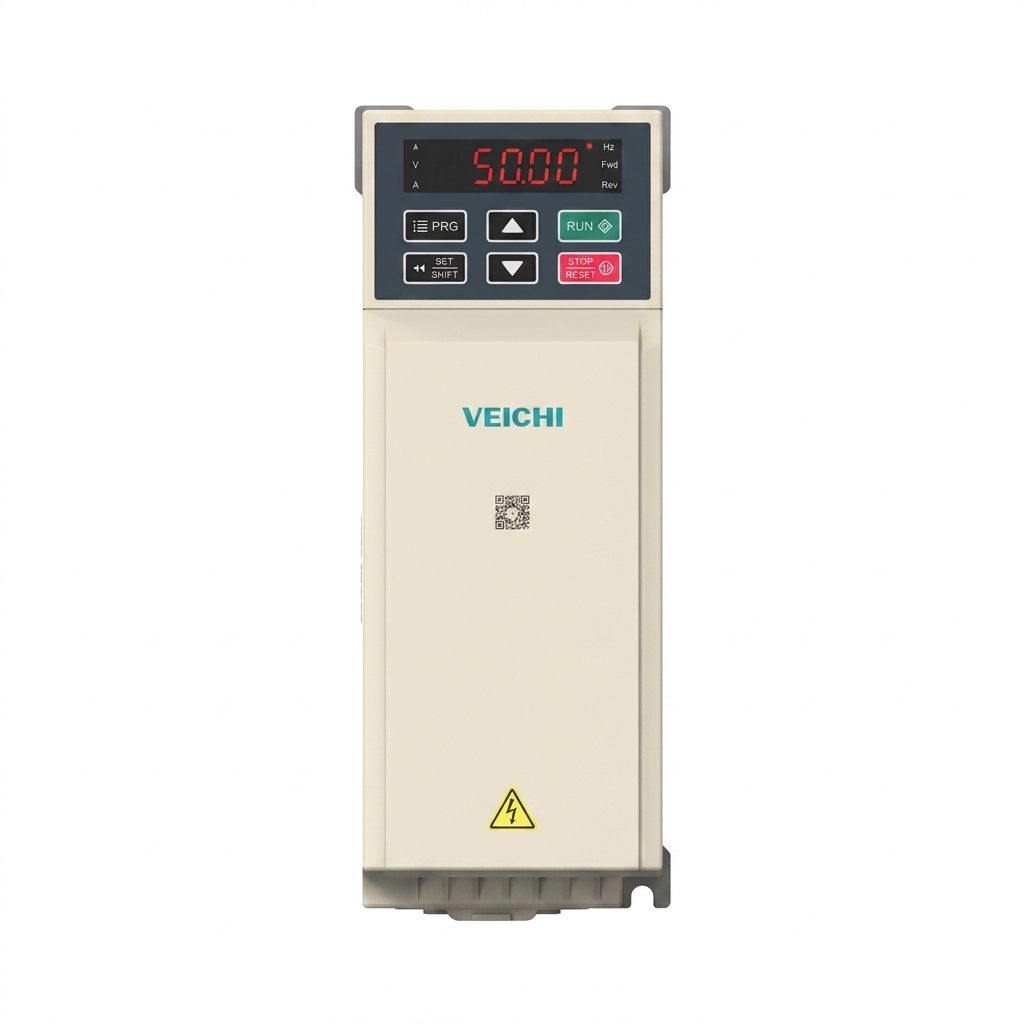

Le variateur VEICHI 7.5KW 220V dispose d’une interface homme-machine complète et ergonomique :

Écran LCD Haute Lisibilité

L’écran LCD rétroéclairé affiche clairement et simultanément les informations essentielles :

Panneau de Commande

• Touches de navigation : haut, bas, gauche, droite, entrée, échap
• Touche RUN/STOP : démarrage et arrêt manuel de la pompe
• Potentiomètre (en option) : réglage manuel de la fréquence de sortie
• LED de statut : indication visuelle de l’état de fonctionnement (vert = marche, rouge = défaut, orange = alarme)

Connectivité et Communication

• Port RS485 : communication série pour supervision et contrôle à distance
• Protocole Modbus RTU : compatible avec les automates, les systèmes SCADA et les plateformes IoT
• Entrées numériques (4) : capteur de niveau bas, capteur de niveau haut, arrêt d’urgence externe, commande externe marche/arrêt
• Sorties numériques (2) : relais d’alarme générale, relais de signalisation marche pompe
• Entrée analogique (1) : 0-10V ou 4-20mA pour capteur de pression, capteur de débit ou consigne externe
• Sortie analogique (1) : 0-10V ou 4-20mA pour retransmission de la fréquence ou de la puissance

---

Guide de Dimensionnement du Champ Solaire

Le dimensionnement correct du champ photovoltaïque est essentiel pour tirer le meilleur parti du variateur VEICHI 7.5KW 220V. Voici les recommandations détaillées :

Exemple de Configuration Type

Pour un site en Afrique subsaharienne avec un ensoleillement moyen de 5.5 kWh/m²/jour :

• 18 panneaux monocristallins de 550W = 9.9 KWc
• 2 strings de 9 panneaux en série
• Tension Voc par string : 9 × 49.5V = 445.5V (dans la limite des 450V)
• Tension Vmpp par string : 9 × 41.5V = 373.5V (dans la plage MPPT optimale)
• Volume d’eau estimé : 40 à 80 m³/jour selon la profondeur et le type de pompe

---

Applications Détaillées

Agriculture et Irrigation

• Irrigation goutte-à-goutte de vergers (agrumes, oliviers, manguiers, avocatiers)
• Irrigation par aspersion de cultures maraîchères (tomates, oignons, poivrons, pommes de terre)
• Irrigation de cultures céréalières (blé, maïs, riz) sur surfaces moyennes
• Alimentation de pivots d’irrigation de petite à moyenne taille
• Remplissage de bassins de rétention et réservoirs agricoles
• Irrigation de serres et tunnels de production intensive
• Fertigation : irrigation combinée à la fertilisation par injection d’engrais liquide

Élevage

• Abreuvement de grands troupeaux : bovins (jusqu’à 200-400 têtes), ovins, caprins
• Fermes avicoles : poulets de chair, pondeuses (jusqu’à 50 000 têtes)
• Remplissage de mares artificielles et points d’abreuvement en zone pastorale
• Nettoyage et assainissement des bâtiments d’élevage

Eau Potable et Communautés

• Adduction d’eau potable pour communautés de 200 à 500 personnes
• Remplissage de châteaux d’eau et réservoirs surélevés
• Systèmes de surpression pour réseaux d’eau sous pression
• Écoles, centres de santé, marchés en milieu rural
• Camps de réfugiés et bases humanitaires temporaires

Industrie et Mines

• Exhaure minière : pompage des eaux d’infiltration dans les exploitations minières artisanales
• Transfert d’eau sur les chantiers de construction isolés
• Nettoyage industriel avec pompes de surface haute pression
• Refroidissement de processus industriels en zones non raccordées

---

Analyse Comparative : Diesel vs Solaire VEICHI 7.5KW

---

Certifications, Qualité et Garantie VEICHI

Tests en usine réalisés sur chaque unité avant expédition :

• Test de burn-in (fonctionnement en charge pendant plusieurs heures)
• Test d’isolation haute tension (Hi-Pot test)
• Test de fonctionnement MPPT
• Test de toutes les fonctions de protection
• Test de compatibilité électromagnétique
• Vérification visuelle et mécanique complète

---

Tableau des Caractéristiques Techniques Complètes
