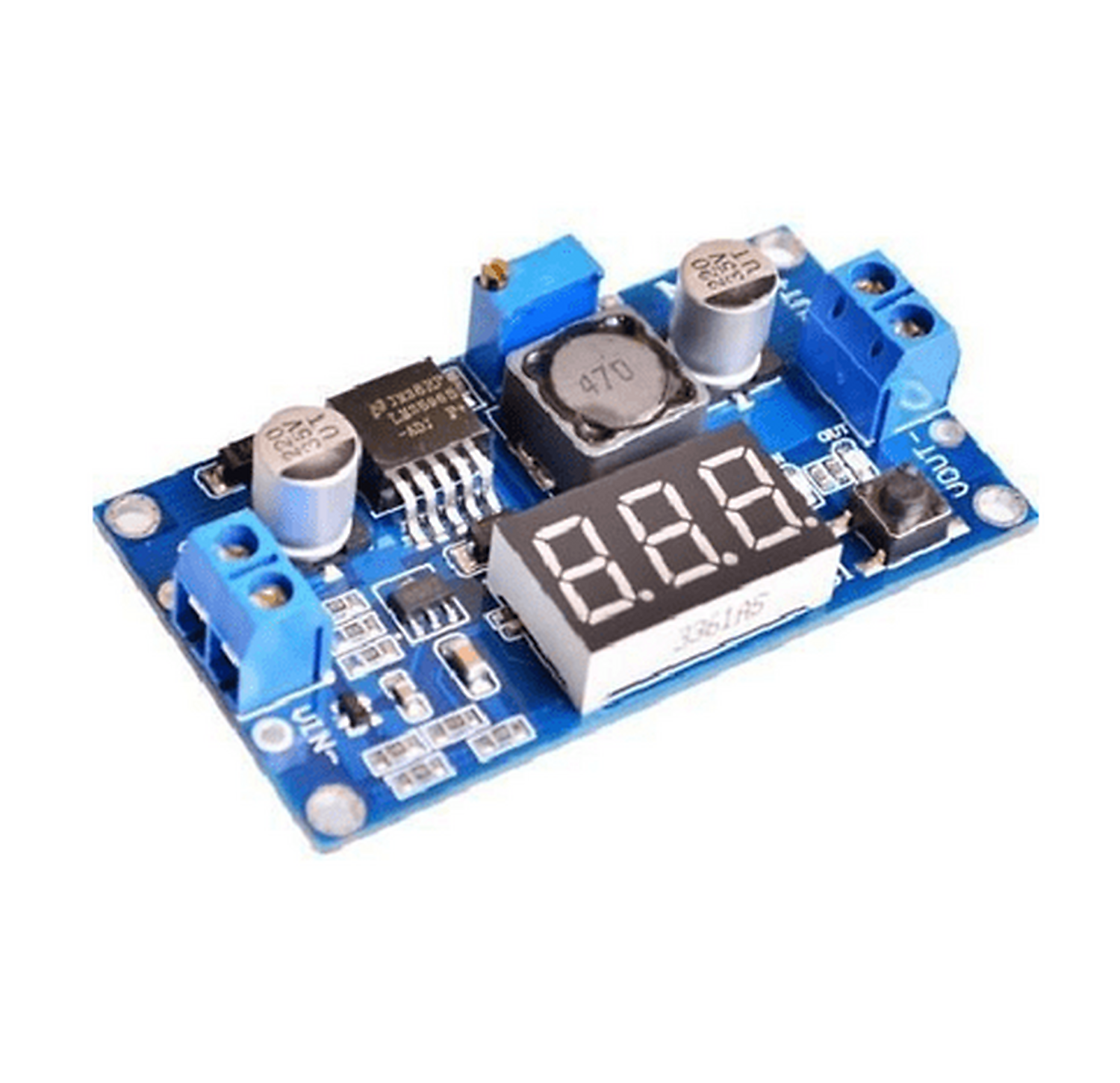

Module d’alimentation LM2596S 2A Vin : 4-40V Vout :1.3 – 37V + voltmétre

UGS : DAR-01-F06

En stock

Module d’alimentation LM2596S 2A avec voltmètre intégré, entrée 4-40V, sortie 1.3-37V, idéal pour projets électroniques.

9,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Alimentation

Module abaisseur LM2596S 2A avec voltmètre

Convertisseur abaisseur (buck) LM2596S à sortie réglable de 1,3 à 37 V, équipé d’un voltmètre numérique intégré. L’afficheur permet de régler et de surveiller la tension de sortie sans multimètre — un vrai gain de temps sur la paillasse.

Buck réglable, lecture directe

Le LM2596 abaisse une tension d’entrée jusqu’à 40 V vers une sortie inférieure stable, avec un bon rendement (découpage, pas de dissipation linéaire). Ici, le voltmètre 3 digits affiche en continu la tension réglée par le potentiomètre : on cale précisément 3,3 V, 5 V ou 12 V d’un coup d’œil.

⬇️AbaisseurSortie réglable 1,3 – 37 V
🔢Voltmètre intégréLecture directe sans multimètre
⚡2 ABon rendement à découpage

Caractéristiques

CircuitLM2596S (buck à découpage)
Entrée4 V – 40 V
Sortie1,3 V – 37 V (réglable)
Courant2 A (3 A en pointe avec refroidissement)

Usages

Alim de paillasseCharge 12 V → 5 VRégulation projetBandeau LED
La sortie doit rester inférieure à l’entrée (abaisseur). Au-delà de ~2 A continu, ajoutez un dissipateur sur le LM2596.

Questions fréquentes

Quel est l'usage principal du module d'alimentation LM2596S ?

Le module d'alimentation LM2596S est conçu pour réguler la tension dans vos projets électroniques. Il permet de convertir une entrée de 4 à 40V en une sortie ajustable entre 1.3 et 37V, ce qui le rend idéal pour alimenter divers composants électroniques.

Ce module est-il compatible avec toutes les batteries ?

Oui, le LM2596S est compatible avec une large gamme de batteries, tant que la tension d'entrée se situe entre 4 et 40V. Assurez-vous simplement que la tension de sortie requise pour votre projet ne dépasse pas 37V.

Comment installer le module d'alimentation ?

L'installation du module est simple. Connectez l'alimentation d'entrée aux bornes IN+ et IN-, puis réglez la sortie souhaitée sur les bornes OUT+ et OUT-. Le voltmètre intégré vous permettra de vérifier la tension de sortie en temps réel.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une réception dans les meilleurs délais.

Le module est-il couvert par une garantie ?

Oui, le module d'alimentation LM2596S est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, vous offrant une tranquillité d'esprit lors de votre achat.

Quelles sont les différences avec d'autres modules d'alimentation similaires ?

Le LM2596S se distingue par sa capacité à fournir jusqu'à 2A de courant, son large éventail de tension d'entrée et sa sortie ajustable. De plus, son voltmètre intégré facilite le suivi de la tension, un atout que d'autres modules n'offrent pas.

Peut-on utiliser ce module pour des projets de haute puissance ?

Le LM2596S est conçu pour des applications jusqu'à 2A. Pour des projets nécessitant plus de puissance, il est recommandé de choisir un module avec une capacité de courant supérieure.

Comment utiliser le module d'alimentation LM2596S 2A

⏱ Temps total : 15 min

  1. 1
    Préparation de l'alimentation

    Assurez-vous que votre source d'alimentation est compatible avec le module. Le voltage d'entrée doit être compris entre 4V et 40V. Vérifiez également que la source peut fournir au moins 2A pour éviter toute surcharge.

  2. 2
    Branchement de l'alimentation

    Connectez les fils de votre source d'alimentation aux bornes d'entrée du module. Assurez-vous de respecter la polarité : le fil positif (+) doit être connecté à l'entrée Vin+ et le fil négatif (-) à Vin-.

  3. 3
    Réglage de la tension de sortie

    Avant de connecter votre charge, utilisez le potentiomètre sur le module pour régler la tension de sortie souhaitée. Tournez-le lentement tout en surveillant le voltmètre intégré jusqu'à atteindre la valeur désirée.

  4. 4
    Connexion de la charge

    Une fois la tension de sortie réglée, connectez votre charge aux bornes de sortie du module. Assurez-vous également de respecter la polarité : le fil positif (+) à Vout+ et le fil négatif (-) à Vout-.

  5. 5
    Vérification du fonctionnement

    Mettez sous tension votre source d'alimentation et vérifiez le voltmètre intégré pour confirmer que la tension de sortie est correcte. Assurez-vous que tout fonctionne comme prévu avant d'utiliser le module dans votre projet.

  6. 6
    Surveillance de la température

    Pendant l'utilisation, surveillez la température du module. Si le module devient trop chaud, envisagez d'ajouter un dissipateur thermique ou de réduire la charge pour éviter toute défaillance.

  7. 7
    Déconnexion et rangement

    Après utilisation, déconnectez soigneusement la charge et la source d'alimentation. Rangez le module dans un endroit sec et sécurisé pour éviter tout dommage.

Poids0,02 kg
