Module RTC DS1307 avec emplacement pour carte SD et connecteurs
Click to enlarge

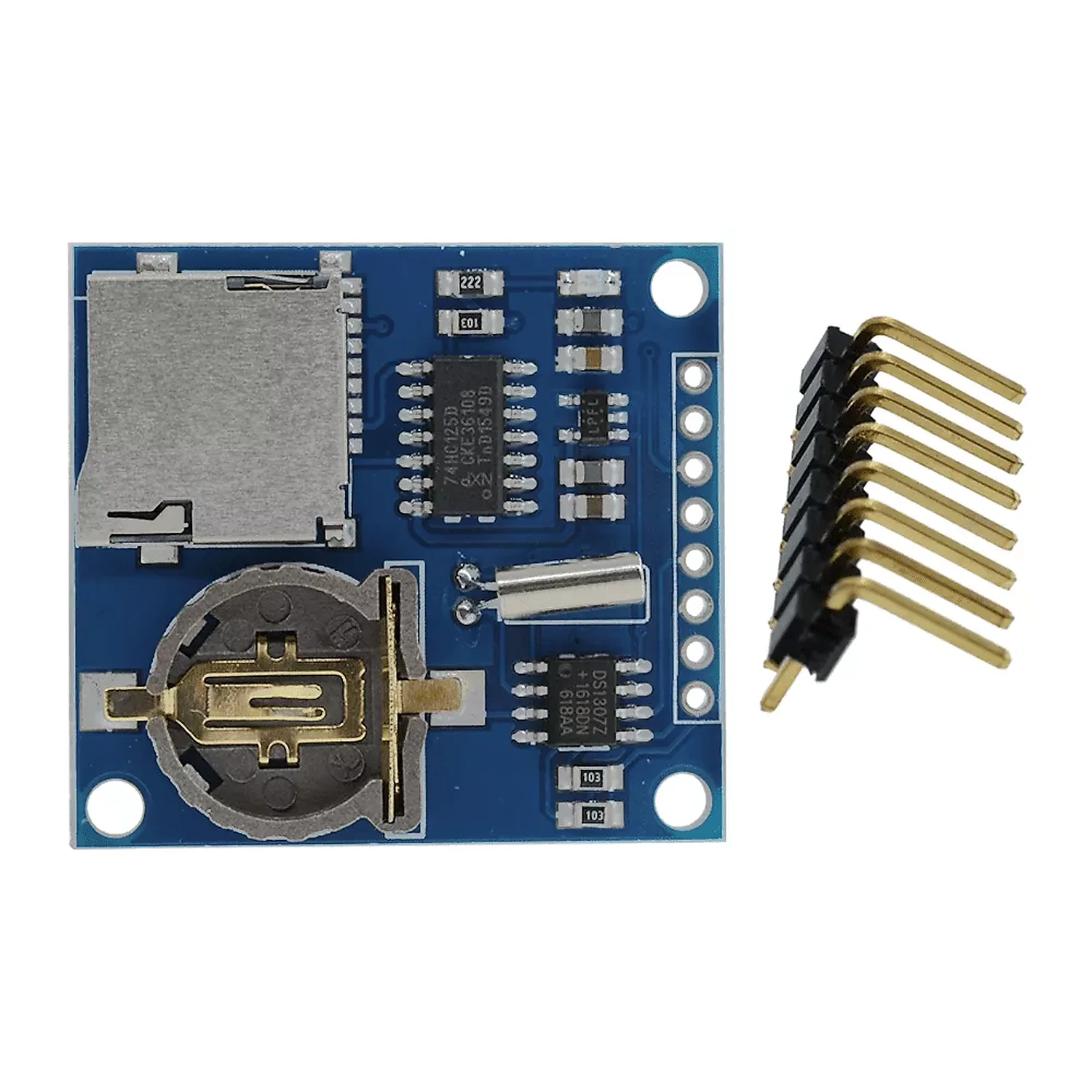

Module d’enregistrement DS1307

UGS : DAR-02-H21

En stock

Module DS1307 avec horloge temps réel et interface I2C, parfait pour le prototypage électronique. Batterie de secours incluse.

28,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

I2C · Pile de sauvegarde · +lecteur microSD

Module DS1307 : l’heure conservée même hors tension, en I2C

Ce module associe l’horloge temps réel DS1307 à un lecteur microSD sur une même carte : de quoi dater et journaliser des données en un seul module, avec deux fils suffisants pour piloter l’horloge.

⏱️ Une horloge qui garde le temps sans alimentation

Le DS1307 est un circuit RTC (Real Time Clock) piloté en I2C, épaulé ici par une pile bouton qui maintient l’heure et la date même lorsque le montage est hors tension. Le module intègre en plus un lecteur de carte microSD, pratique pour horodater des journaux de mesure directement sur fichier. Il s’adresse à quiconque a besoin d’une base de temps fiable dans un projet Arduino, Raspberry Pi ou tout microcontrôleur compatible I2C.

⭐ Pourquoi ce module

🔌Interface I2CSeulement deux fils (SDA/SCL) pour lire et régler l’heure.
🔋Pile de sauvegardeUne pile CR2032 maintient l’heure lors des coupures d’alimentation.
💾Lecteur microSD intégréJournalisez vos mesures horodatées sur carte, sans module séparé.
🗓️Calendrier completSecondes, minutes, heures, jour, date, mois, année gérés nativement.
🧩Compatibilité largeFonctionne avec Arduino, Raspberry Pi et tout MCU disposant d’un bus I2C.
📏Format compactCarte réduite, facile à intégrer sur une breadboard ou un shield.

📐 Caractéristiques clés

Circuit RTCDS1307 (Maxim/Analog Devices)
InterfaceI2C (adresse 0x68)
Tension d’alimentation4,5 V à 5,5 V
Pile de sauvegardeCR2032 (3 V)
Mémoire RAM intégrée56 octets non volatils
Sortie carrée programmable1 Hz / 4,096 kHz / 8,192 kHz / 32,768 kHz
Fonction additionnelleLecteur de carte microSD (SPI)
SKUDAR-02-H21

🎯 DS1307 ou DS3231 : lequel choisir ?

Le DS1307 utilise un simple quartz externe 32,768 kHz sans compensation thermique : sa précision dépend de la qualité du quartz et varie avec la température, avec une dérive typique de quelques secondes par jour. Le DS3231, plus récent, intègre un oscillateur compensé en température (TCXO) et reste précis à quelques ppm près sur toute sa plage de fonctionnement. Pour un projet pédagogique, un data-logger ou une horloge d’appoint, le DS1307 suffit largement ; pour une application exigeant une datation précise sur le long terme, le DS3231 est préférable.

🛠️ Ce que vous pouvez réaliser

Associé à son lecteur microSD, ce module couvre aussi bien l’horodatage embarqué que l’enregistrement de données sur fichier.

🕒 Horloge / calendrier autonome📊 Data-logger horodaté sur SD🏠 Domotique et automatisation🤖 Robotique programmée dans le temps🎓 TP microcontrôleurs et bus I2C🌐 Projets IoT avec horodatage local

🚀 Démarrer en 3 étapes

Câblez le bus I2CReliez SDA et SCL aux broches correspondantes de votre carte, ainsi que VCC et GND.
Installez une bibliothèqueUne bibliothèque RTC (ex. RTClib) simplifie la lecture et le réglage de l’heure.
Réglez puis lisez l’heureInitialisez la date/heure une première fois : la pile prendra ensuite le relais lors des coupures.

👤 Pour qui ?

Étudiants et enseignantsMakers Arduino/Raspberry PiProjets domotiqueData-logging embarqué

💡 Bon à savoir

Le DS1307 n’intègre pas de compensation thermique : sa précision se dégrade si le montage est exposé à des écarts de température importants, contrairement à un DS3231. Pensez à vérifier la polarité de la pile CR2032 à l’installation, et à recharger l’heure après un remplacement de pile prolongé (elle n’est pas rechargeable par le circuit). Pour un usage exigeant une précision fine sur plusieurs mois, préférez un module DS3231.

🏁 En résumé

Le module DS1307 combine une horloge temps réel I2C simple à piloter, une pile de sauvegarde et un lecteur microSD sur une seule carte compacte. Idéal pour dater un projet Arduino ou journaliser des mesures sans complexité supplémentaire — à réserver aux applications où quelques secondes de dérive par jour restent acceptables.

Questions fréquentes

Quel est l'usage principal du module DS1307 ?

Le module DS1307 est utilisé pour garder une trace du temps en temps réel dans vos projets électroniques. Il est idéal pour des applications nécessitant une horloge précise, comme les systèmes d'alarmes, les horloges numériques ou toute autre application de prototypage nécessitant une gestion du temps.

Ce module est-il compatible avec toutes les cartes de prototypage ?

Oui, le module DS1307 est compatible avec la plupart des cartes de prototypage utilisant l'interface I2C, comme Arduino ou Raspberry Pi. Assurez-vous simplement d'utiliser les bonnes connexions pour l'alimentation et la communication.

Comment installer le module DS1307 ?

L'installation du module DS1307 est simple. Connectez-le à votre carte de prototypage via l'interface I2C, en reliant les broches SDA et SCL aux broches correspondantes de votre carte. Ensuite, alimentez le module et utilisez une bibliothèque compatible pour le programmer.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le module DS1307 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.

Le module DS1307 est-il garanti ?

Oui, le module DS1307 bénéficie d'une garantie de 6 mois contre les défauts de fabrication. Si vous rencontrez un problème, vous pouvez nous contacter pour un échange ou un remboursement.

Quelles sont les différences entre le DS1307 et d'autres modules d'horloge ?

Le DS1307 se distingue par son interface I2C, qui facilite la communication avec d'autres composants. De plus, il inclut une batterie de secours pour maintenir l'heure même en cas de coupure d'alimentation, ce qui n'est pas toujours le cas avec d'autres modules.

Comment utiliser le module d’enregistrement DS1307

⏱ Temps total : 15 min

Outils nécessaires : Câbles de connexion, Multimètre
Fournitures : Module DS1307, Batterie de secours (incluse)
  1. 1
    Préparation du matériel

    Rassemblez tous les outils et fournitures nécessaires. Assurez-vous d'avoir le module DS1307, des câbles de connexion, et un multimètre pour vérifier les connexions. Vérifiez également que la batterie de secours est installée sur le module.

  2. 2
    Connexion au microcontrôleur

    Connectez le module DS1307 à votre microcontrôleur via l'interface I2C. Reliez les broches SDA et SCL du module aux broches correspondantes de votre microcontrôleur. Assurez-vous que l'alimentation (VCC) et la masse (GND) sont également correctement connectées.

  3. 3
    Vérification des connexions

    Utilisez un multimètre pour vérifier que toutes les connexions sont correctes. Assurez-vous que le module est alimenté et que les signaux SDA et SCL sont bien connectés. Cela garantira un bon fonctionnement lors de la programmation.

  4. 4
    Installation de la bibliothèque

    Téléchargez et installez la bibliothèque nécessaire pour le DS1307 dans votre environnement de développement. Si vous utilisez Arduino, vous pouvez trouver la bibliothèque dans le gestionnaire de bibliothèques. Cela facilitera la communication avec le module.

  5. 5
    Écriture du code

    Rédigez un programme simple pour initialiser le DS1307 et lire l'heure. Utilisez les fonctions fournies par la bibliothèque pour configurer l'horloge et récupérer les données. Testez le code pour vous assurer que le module fonctionne correctement.

  6. 6
    Test du module

    Téléversez le code sur votre microcontrôleur et observez les résultats. Vérifiez que l'heure affichée correspond à l'heure réelle. Si nécessaire, ajustez le code ou les connexions pour résoudre d'éventuels problèmes.

  7. 7
    Finalisation et utilisation

    Une fois le module testé et fonctionnel, vous pouvez l'intégrer dans votre projet. Assurez-vous de bien documenter votre installation et votre code pour une utilisation future.

Poids0,015 kg
