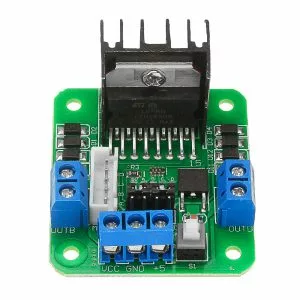

Module driver moteur L298N vert avec bouton reset, parfait pour gérer des moteurs dans vos projets électroniques et robotiques.

17,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Pont en H double · 2A par canal

Module driver moteur L298N — pilotage bidirectionnel de 2 moteurs DC

Basé sur le circuit L298 de STMicroelectronics, ce module pont en H double permet de contrôler la vitesse et le sens de rotation de deux moteurs à courant continu (ou un moteur pas à pas) depuis un microcontrôleur comme Arduino.

⚙️ Présentation

Le L298N est l’un des circuits pont en H les plus utilisés en robotique éducative. Ce module vert, équipé d’un dissipateur thermique et d’un bouton reset, intègre également un régulateur 5V embarqué qui peut alimenter la logique d’un Arduino directement depuis l’alimentation moteur, via un cavalier.

⭐ Pourquoi ce module

🔄Pont en H doubleInverse le sens de rotation sans recâblage, sur 2 moteurs indépendants.
⚡2A par canalCourant de sortie jusqu’à 2A par moteur (pic 3A non répétitif sur l’IC).
🔌5-35V DCLarge plage de tension d’alimentation moteur.
🔁Bouton resetRéinitialise le module sans débrancher l’alimentation.
🌡️Dissipateur intégréÉvacue la chaleur du circuit L298 en charge.
🔋Régulateur 5VPeut alimenter la logique d’un Arduino via cavalier.

📐 Caractéristiques clés

CircuitL298 (STMicroelectronics)
Tension moteur5 à 35V DC
Tension logique5V (TTL)
Courant max2A par canal
Canaux2 (moteurs DC ou 1 pas-à-pas)
ContrôleIN1-IN4 + PWM ENA/ENB
ProtectionDiodes de roue libre intégrées
ResetBouton poussoir dédié

🚀 Prise en main en 3 étapes

1. AlimenterBranchez la tension moteur sur VCC/GND (5-35V selon vos moteurs).
2. Câbler la logiqueConnectez IN1-IN4 à 4 broches numériques du microcontrôleur.
3. Piloter la vitesseEnvoyez un signal PWM sur ENA/ENB pour moduler la vitesse.

🛠️ Usages courants

🤖 Robots mobiles🚗 Véhicules télécommandés🎓 TP moteurs CC⚙️ Automatismes🔩 Moteurs pas-à-pas🏭 Prototypage

👤 Pour qui ?

ÉtudiantsÉcoles d’ingénieursMakersRobotique éducative

💡 Bon à savoir

Le L298N est simple et robuste, mais son pont en H bipolaire dissipe davantage de chaleur qu’un driver MOSFET moderne : au-delà d’environ 1 à 1,5A continu par canal, une ventilation ou un dissipateur additionnel est recommandé. N’activez le régulateur 5V embarqué (cavalier) que si la tension d’alimentation moteur reste raisonnable (jusqu’à ~12V) afin d’éviter une surchauffe du régulateur. Pour des moteurs demandant plus de 2A par canal, orientez-vous vers un driver à plus forte capacité comme le BTS7960.

🏁 En résumé

Simple à mettre en œuvre, économique et largement documenté, le module L298N reste une référence pour démarrer en contrôle moteur : deux canaux à 2A, tension moteur jusqu’à 35V, bouton reset et régulateur embarqué en font un choix solide pour la robotique éducative et le prototypage.

Questions fréquentes

Comment utiliser le module driver moteur L298N ?

Le module L298N permet de contrôler la direction et la vitesse des moteurs à courant continu. Connectez les bornes du moteur aux sorties du module, alimentez le module avec une source adéquate, puis utilisez des signaux de commande pour activer les moteurs.

Ce module est-il compatible avec tous les types de moteurs ?

Le L298N est compatible avec la plupart des moteurs à courant continu et des moteurs pas à pas. Assurez-vous que les spécifications de votre moteur ne dépassent pas les limites de courant du module.

Comment installer le module L298N dans un projet ?

Pour installer le module, connectez-le à votre microcontrôleur via les broches de commande. Assurez-vous de bien alimenter le module et de relier les moteurs aux sorties appropriées. Consultez le schéma de câblage fourni pour une installation correcte.

Quel est le délai de livraison pour ce produit en Tunisie ?

La livraison en Tunisie prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Vous recevrez un numéro de suivi pour suivre votre commande.

Y a-t-il une garantie sur le module L298N ?

Oui, le module L298N est couvert par une garantie de 1 an contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre le L298N et d'autres drivers moteurs ?

Le L298N se distingue par sa capacité à contrôler deux moteurs simultanément et sa simplicité d'utilisation. D'autres drivers peuvent offrir des fonctionnalités avancées comme le contrôle sans balais ou des protections supplémentaires, mais le L298N reste un choix populaire pour des projets basiques.

Le module L298N nécessite-t-il des composants supplémentaires ?

En général, le module L298N peut fonctionner seul, mais il est recommandé d'utiliser des diodes de protection pour éviter les retours de courant, surtout si vous utilisez des moteurs inductifs.

Comment utiliser le module driver moteur L298N vert

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Multimètre
Fournitures : Câbles de connexion, Moteurs CC, Alimentation
  1. 1
    Étape 1 : Préparation du matériel

    Rassemblez tous les éléments nécessaires pour votre projet, y compris le module driver moteur L298N, les moteurs CC, une alimentation appropriée, des câbles de connexion et éventuellement un microcontrôleur pour le contrôle.

  2. 2
    Étape 2 : Connexion des moteurs

    Connectez les moteurs CC aux bornes de sortie du module L298N. Assurez-vous de respecter la polarité en reliant les fils positifs et négatifs des moteurs aux bornes correspondantes.

  3. 3
    Étape 3 : Alimentation du module

    Branchez l'alimentation au module L298N. Connectez le fil positif à la borne d'alimentation et le fil négatif à la masse. Vérifiez que la tension d'alimentation est compatible avec le module.

  4. 4
    Étape 4 : Connexion du microcontrôleur

    Si vous utilisez un microcontrôleur, connectez les broches de contrôle du L298N aux sorties numériques de votre microcontrôleur. Cela permettra de contrôler la direction et la vitesse des moteurs.

  5. 5
    Étape 5 : Test du système

    Avant de mettre sous tension, vérifiez toutes les connexions. Ensuite, allumez l'alimentation et exécutez un programme de test sur votre microcontrôleur pour vérifier que les moteurs fonctionnent correctement.

  6. 6
    Étape 6 : Utilisation du bouton reset

    Si vous rencontrez des problèmes, utilisez le bouton reset sur le module L298N pour réinitialiser le système. Cela peut aider à résoudre des problèmes de communication ou de fonctionnement.

  7. 7
    Étape 7 : Ajustements et optimisation

    Après les tests, vous pouvez ajuster les connexions ou le code pour optimiser le fonctionnement des moteurs selon vos besoins spécifiques. Assurez-vous de toujours vérifier les connexions avant chaque test.

Poids0,02 kg
