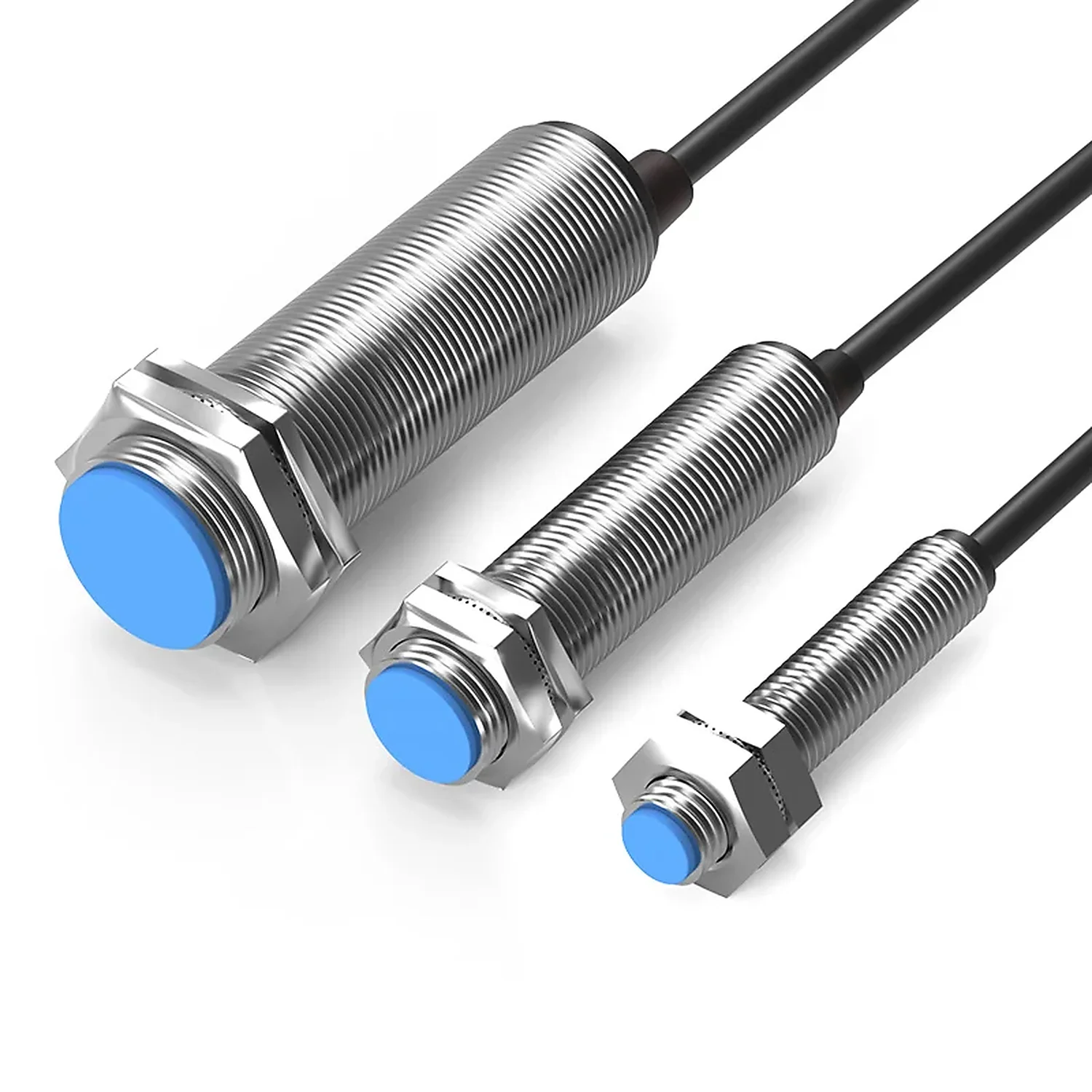

Trois capteurs de proximité cylindriques avec embouts bleus
Click to enlarge

Capteur de Proximité Inductif NPN 8mm DC 6-36V Robotique

UGS : DAR-02-V76

En stock

Détecteur inductif NPN DC 6-36V, 8mm, idéal pour robotique et automatisation. Compatible STMicroelectronics, haute précision.

30,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Inductif · sans contact · NPN

Détectez le métal sans aucun contact, jusqu’à 8 mm

Ce capteur de proximité inductif disponible en Tunisie repère l’approche d’une pièce métallique et bascule sa sortie NPN sans la moindre usure mécanique : idéal pour fiabiliser un automatisme, un convoyeur ou un axe robotisé.

🔩 Présentation

Ce capteur de proximité inductif est un détecteur industriel à corps cylindrique fileté qui signale la présence d’un objet métallique entrant dans son champ, sans jamais le toucher. Alimenté en DC 6-36 V via 3 fils, il fournit une sortie NPN normalement ouverte (NO) directement exploitable par un automate, un Arduino ou un ESP32. C’est l’équivalent moderne et robuste d’un interrupteur de fin de course mécanique : aucune lame, aucun ressort, aucun rebond de contact. Une LED intégrée confirme visuellement chaque détection, ce qui simplifie le réglage et le diagnostic sur le terrain.

⭐ Pourquoi ce capteur

🧲Sans contactDétection par champ électromagnétique : zéro usure, durée de vie très supérieure à un contact mécanique.
🛡️RobusteCorps métallique conçu pour l’atelier : poussière, vibrations et projections, là où un fin de course s’encrasse.
⚡Réponse rapideFréquence de commutation d’environ 0,5 kHz, suffisante pour compter des pièces sur convoyeur.
🔌Large plageFonctionne de 6 à 36 V DC : compatible aussi bien 12 V, 24 V automate que montages 5 V via adaptation.
💡LED d’étatTémoin visuel à chaque détection pour régler la distance et déboguer sans multimètre.
🤖Prêt pour la robotiqueSortie NPN NO 3 fils, standard de l’automatisme, directement lue par MCU ou API.

📐 Caractéristiques clés

TypeCapteur de proximité inductif (métaux uniquement)
Distance de détection≈ 8 mm (±10 %, selon le métal)
SortieNPN, normalement ouverte (NO)
AlimentationDC 6 – 36 V
Câblage3 fils : brun (+), bleu (0 V), noir (signal)
Courant de sortie≈ 200 mA (pic ~300 mA)
Fréquence de commutation≈ 0,5 kHz
IndicateurLED d’état intégrée

🧲 Comment un capteur inductif détecte le métal

À l’intérieur, une bobine génère en permanence un champ électromagnétique haute fréquence à la face active du capteur. Quand un objet métallique entre dans ce champ, il y apparaît des courants de Foucault qui absorbent une partie de l’énergie de l’oscillateur. Le circuit détecte cette baisse d’amplitude et bascule la sortie. Conséquence directe : ce capteur réagit aux métaux (acier, alu, laiton…) et seulement à eux — il ignore le plastique, le bois, le verre ou la main. La portée annoncée vaut pour l’acier doux ; elle diminue sensiblement sur les métaux non ferreux comme l’aluminium ou le cuivre, un point à anticiper lors de l’installation.

🔧 Usages

🏭 Automatisme industriel🔢 Comptage de pièces sur convoyeur🛑 Fin de course sans contact📍 Détection de position d’un axe🤖 Sécurité / présence en robotique🖨️ Palpage de plateau (CNC / 3D)

🔌 Câblage en 3 étapes

1. AlimenterBrun au +V (6-36 V, typiquement 12 ou 24 V) et bleu au 0 V / GND de l’alimentation, masse commune avec votre logique.
2. Lire le signalFil noir = sortie NPN NO : au repos elle flotte, il faut donc une résistance de pull-up (≈ 10 kΩ) vers la tension de votre MCU.
3. Adapter la tensionLe pull-up doit aller vers 3,3 / 5 V (jamais vers le +Vcc) ; pour une alim > 5 V, isolez l’entrée par optocoupleur avant le MCU.

👤 Pour qui ?

⚙️ Automaticiens🤖 Roboticiens & makers🎓 Étudiants ISET / projets🖨️ Utilisateurs CNC & impression 3D

💡 Bon à savoir

Ce détecteur ne voit que les métaux : inutile d’espérer détecter du plastique, du verre ou un corps humain. Point électrique essentiel : la sortie NPN délivre un niveau lié à la tension d’alimentation (6-36 V), elle ne doit donc jamais être branchée directement sur une entrée 3,3 / 5 V. Prévoyez une résistance de pull-up vers la tension du microcontrôleur, ou mieux un optocoupleur, pour protéger l’entrée. Enfin, la distance de 8 mm est nominale (acier) : comptez moins sur l’aluminium ou le laiton et gardez une marge de réglage.

🏁 En résumé

Un capteur de proximité inductif fiable et robuste pour remplacer un fin de course mécanique et fiabiliser vos automatismes : détection métal sans contact à ~8 mm, sortie NPN NO en 6-36 V, câblage 3 fils, LED d’état. À condition d’adapter sa sortie à la tension de votre microcontrôleur, c’est une brique solide pour le comptage, la position d’axe et la robotique.

Questions fréquentes

Quel est l'usage principal de ce capteur de proximité inductif ?

Ce capteur de proximité inductif est principalement utilisé dans les applications de robotique et d'automatisation. Il permet de détecter la présence d'objets métalliques à une distance de 8 mm, offrant une solution précise pour divers projets techniques.

Ce capteur est-il compatible avec d'autres composants électroniques ?

Oui, ce capteur est compatible avec les systèmes utilisant une alimentation DC de 6 à 36V. Il est particulièrement adapté aux projets basés sur les composants de STMicroelectronics.

Comment installer ce capteur de proximité inductif ?

L'installation de ce capteur est simple. Il suffit de le connecter à votre circuit en respectant les polarités et de le fixer à l'endroit souhaité pour la détection. Assurez-vous de respecter les spécifications d'alimentation.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour ce capteur de proximité inductif en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Vous recevrez un suivi de votre commande pour rester informé.

Quelle est la durée de la garantie pour ce capteur ?

Ce capteur de proximité inductif est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, vous assurant ainsi un achat en toute confiance.

Quelles sont les différences entre ce capteur et d'autres modèles similaires ?

Ce capteur se distingue par sa taille compacte de 8 mm et sa plage de tension de 6 à 36V. Contrairement à d'autres modèles, il offre une haute précision et est spécifiquement conçu pour des applications en robotique.

Peut-on utiliser ce capteur dans des environnements extérieurs ?

Ce capteur est conçu pour un usage en intérieur. Pour une utilisation en extérieur, il est recommandé de le protéger des intempéries afin d'assurer son bon fonctionnement et sa durabilité.

Comment installer un capteur de proximité inductif NPN 8mm DC 6-36V

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Multimètre
Fournitures : Câbles de connexion, Vis de fixation
  1. 1
    Étape 1 : Préparation du matériel

    Avant de commencer l'installation, assurez-vous d'avoir tous les outils nécessaires à portée de main, notamment un tournevis et un multimètre. Vérifiez également que le capteur de proximité inductif NPN est en bon état et que vous disposez de câbles de connexion adaptés.

  2. 2
    Étape 2 : Identification des bornes

    Examinez le capteur de proximité inductif pour identifier les bornes de connexion. Généralement, il y a trois bornes : une pour l'alimentation positive, une pour la masse et une pour la sortie du signal. Consultez la documentation technique pour confirmer les connexions.

  3. 3
    Étape 3 : Raccordement électrique

    Connectez les câbles de manière appropriée : branchez le fil d'alimentation positive à la borne correspondante du capteur, le fil de masse à la borne de masse, et le fil de sortie à l'appareil que vous souhaitez contrôler. Assurez-vous que les connexions sont sécurisées.

  4. 4
    Étape 4 : Fixation du capteur

    Utilisez un tournevis pour fixer le capteur de proximité inductif à l'emplacement souhaité. Assurez-vous qu'il est bien en place et qu'il ne risque pas de bouger. Vérifiez également que le capteur est orienté correctement pour détecter les objets.

  5. 5
    Étape 5 : Test de fonctionnement

    Une fois le capteur installé, allumez l'alimentation. Utilisez un multimètre pour vérifier que le capteur fonctionne correctement. Testez la détection en approchant un objet métallique et en observant la sortie du signal.

  6. 6
    Étape 6 : Ajustements si nécessaire

    Si le capteur ne fonctionne pas comme prévu, vérifiez les connexions et assurez-vous que le capteur est correctement positionné. Ajustez la distance de détection si nécessaire en fonction de l'application.

  7. 7
    Étape 7 : Finalisation de l'installation

    Une fois que tout fonctionne correctement, sécurisez tous les câbles pour éviter tout risque d'accident. Documentez l'installation pour référence future et assurez-vous que le capteur est protégé des éléments si installé à l'extérieur.

Poids0,05 kg
