Machine de gravure CNC 3018 Pro 3 Axes avec Module Laser 15W
En stock
CNC 3018 Pro avec laser 15W, 3 axes et GRBL. Parfaite pour gravure précise sur divers matériaux. Disponible chez Didactico.tn.
Découvrez la Machine CNC 3018 Pro avec Laser 15W
La machine de gravure CNC 3018 Pro 3 axes avec module laser 15W est une station de fabrication numérique polyvalente et puissante combinant les capacités d’une fraiseuse CNC à commande numérique et d’un graveur laser haute puissance dans un seul équipement compact. Avec sa zone de travail de 300 x 180 x 45 mm son contrôleur GRBL intégré et son module laser de 15W cette machine offre des possibilités de création quasi illimitées allant de la gravure et découpe laser sur bois cuir et acrylique jusqu’au fraisage de précision sur bois plastique PCB et métaux tendres comme l’aluminium.
Que vous soyez un artisan un maker un designer un modéliste ou un entrepreneur cherchant à prototyper et produire des pièces personnalisées la CNC 3018 Pro avec laser 15W représente l’outil idéal pour transformer vos créations numériques en objets physiques avec une précision remarquable.
Double fonctionnalité : CNC + Laser
Mode CNC (Fraisage et Gravure mécanique)
En mode CNC la machine utilise une broche motorisée équipée de fraises rotatives pour enlever de la matière par usinage. Cette méthode permet de :
- Graver en profondeur avec contrôle précis de la profondeur de passe
- Découper des matériaux jusqu’à 45 mm d’épaisseur (en passes multiples)
- Fraiser des formes 3D et des reliefs complexes (bas-reliefs sculptures)
- Réaliser des circuits imprimés (PCB) par isolation de pistes
- Usiner des pièces mécaniques précises en plastique bois et aluminium
Mode Laser 15W (Gravure et Découpe optique)
Le module laser de 15W (puissance optique effective) offre des capacités complémentaires :
- Gravure photo-réaliste sur bois cuir pierre et métal anodisé
- Découpe de matériaux fins : contreplaqué jusqu’à 8-10 mm acrylique fin feutrine carton mousse
- Marquage permanent sur métal inox titane et aluminium anodisé
- Gravure de précision avec une finesse de détail impossible à atteindre en fraisage
- Vitesse de travail supérieure au fraisage pour la gravure de surface
Caractéristiques mécaniques avancées
Structure et châssis
La CNC 3018 Pro est construite sur un cadre en profilés d’aluminium anodisé assurant :
- Rigidité structurelle excellente minimisant les vibrations pendant l’usinage
- Précision dimensionnelle maintenue même après un usage prolongé
- Résistance à la corrosion grâce à l’anodisation
- Légèreté relative facilitant l’installation et le déplacement
Système de déplacement 3 axes
Les trois axes de la machine sont entraînés par des vis à billes trapézoïdales de haute qualité :
| Axe | Course | Fonction | Guidage |
|---|---|---|---|
| Axe X | 300 mm | Déplacement latéral (gauche/droite) | Rails linéaires |
| Axe Y | 180 mm | Déplacement longitudinal (avant/arrière) | Rails linéaires |
| Axe Z | 45 mm | Déplacement vertical (haut/bas) | Rail linéaire |
Moteurs pas à pas NEMA 17
Chaque axe est entraîné par un moteur pas à pas NEMA 17 offrant :
- Couple suffisant pour l’usinage de matériaux courants
- Précision de positionnement de l’ordre de 0.01 mm
- Fonctionnement silencieux grâce aux drivers TMC ou A4988
- Fiabilité éprouvée dans l’industrie CNC
Module Laser 15W : puissance et précision
Le module laser 15W fourni avec cette CNC 3018 Pro est un laser à diode semi-conducteur de dernière génération :
Spécifications du laser
| Caractéristique | Détails |
|---|---|
| Puissance optique | 15W |
| Longueur d’onde | 450 nm (bleu) |
| Type | Diode laser semi-conducteur |
| Spot focal | ~0.08 x 0.08 mm |
| Distance focale | Réglable (objectif ajustable) |
| Modulation | PWM (contrôle de puissance 0-100%) |
| Durée de vie | > 10 000 heures |
| Refroidissement | Ventilateur intégré |
| Connecteur | Compatible broche CNC 3018 |
Capacités de découpe du laser 15W
| Matériau | Épaisseur de découpe | Passes | Remarques |
|---|---|---|---|
| Contreplaqué | 3-4 mm | 1 passe | Découpe nette |
| Contreplaqué | 5-8 mm | 2-3 passes | Ajuster vitesse |
| Contreplaqué | 8-10 mm | 4-6 passes | Résultat variable |
| MDF | 3-5 mm | 1-2 passes | Bonne qualité |
| Balsa | 5-8 mm | 1 passe | Découpe facile |
| Acrylique transparent | Non recommandé | – | Laser traversant |
| Acrylique opaque | 2-3 mm | 2-3 passes | Résultat correct |
| Cuir véritable | 2-3 mm | 1 passe | Excellente qualité |
| Feutrine | 3-4 mm | 1 passe | Bords nets |
| Carton | 2-3 mm | 1 passe | Découpe rapide |
| Tissu | Variable | 1 passe | Bords cauterisés |
| Papier | Multiple feuilles | 1 passe | Découpe précise |
Capacités de gravure du laser 15W
| Matériau | Qualité de gravure | Remarques |
|---|---|---|
| Bois (toutes essences) | ★★★★★ | Résultats exceptionnels |
| Contreplaqué | ★★★★★ | Gravure nette et contrastée |
| Bambou | ★★★★★ | Excellent contraste |
| Cuir | ★★★★★ | Gravure permanente élégante |
| Liège | ★★★★☆ | Très bon résultat |
| Pierre naturelle | ★★★★☆ | Gravure blanche sur pierre sombre |
| Ardoise | ★★★★★ | Résultat professionnel |
| Céramique | ★★★☆☆ | Marquage de surface |
| Verre | ★★★☆☆ | Avec revêtement ou peinture |
| Métal anodisé | ★★★★☆ | Marquage par ablation |
| Acier inoxydable | ★★★☆☆ | Avec spray de marquage |
| Acrylique | ★★★★☆ | Gravure par contraste |
| Plastique ABS | ★★★☆☆ | Ventilation requise |
| Carton/Papier | ★★★★★ | Découpe et gravure précises |
Broche CNC : usinage mécanique de précision
En complément du laser la CNC 3018 Pro est équipée d’une broche motorisée pour le fraisage :
| Caractéristique broche | Détails |
|---|---|
| Type | Broche ER11 |
| Vitesse de rotation | 1 000 à 10 000 RPM |
| Pince de serrage | ER11 (diamètre de fraise max 7mm) |
| Puissance moteur | ~120W |
| Contrôle vitesse | PWM via GRBL |
Matériaux usinables en mode CNC
| Matériau | Qualité d’usinage | Fraise recommandée |
|---|---|---|
| Bois tendre (pin sapin) | ★★★★★ | Fraise 2 dents 1-3mm |
| Bois dur (chêne hêtre) | ★★★★☆ | Fraise 2 dents 1-2mm |
| MDF | ★★★★★ | Fraise 1 dent 2-3mm |
| Contreplaqué | ★★★★★ | Fraise 2 dents 1-3mm |
| Acrylique (plexi) | ★★★★☆ | Fraise 1 dent spéciale |
| PVC expansé | ★★★★★ | Fraise 1 dent 2mm |
| PCB (FR4) | ★★★★★ | Fraise V 0.1-0.3mm |
| Aluminium | ★★★☆☆ | Fraise 1 dent avec lubrifiant |
| Laiton | ★★★☆☆ | Fraise 1 dent avec lubrifiant |
| Mousse (foam) | ★★★★★ | Fraise droite 3mm |
| Cire | ★★★★★ | Fraise boule pour bijouterie |
Contrôleur GRBL et logiciels compatibles
Firmware GRBL
La CNC 3018 Pro est pilotée par le firmware open-source GRBL (version 1.1) installé sur une carte contrôleur compatible Arduino. GRBL interprète les commandes G-Code standard et contrôle les moteurs pas à pas avec une précision et une fluidité remarquables.
Logiciels de contrôle compatibles
| Logiciel | Fonction | Plateforme | Prix |
|---|---|---|---|
| Candle | Contrôle CNC + envoi G-Code | Windows | Gratuit |
| LaserGRBL | Contrôle laser + gravure image | Windows | Gratuit |
| LightBurn | Contrôle laser avancé | Windows/Mac/Linux | Payant |
| bCNC | Contrôle CNC complet | Windows/Mac/Linux | Gratuit |
| Universal G-Code Sender | Envoi G-Code universel | Windows/Mac/Linux | Gratuit |
| Easel (Inventables) | Conception + envoi en ligne | Navigateur web | Gratuit/Pro |
Logiciels de conception compatibles
| Logiciel | Fonction | Sortie |
|---|---|---|
| Fusion 360 | CAO/FAO 3D professionnelle | G-Code |
| Inkscape | Design vectoriel 2D | SVG vers G-Code |
| FlatCAM | Conception PCB vers CNC | G-Code |
| Carbide Create | Conception 2D/2.5D pour CNC | G-Code |
| VCarve | Sculpture et lettrage V | G-Code |
| GIMP/Photoshop | Préparation images pour laser | BMP/PNG/JPG |
Applications de la CNC 3018 Pro avec Laser 15W
Artisanat et personnalisation
- Enseignes et panneaux en bois gravés et découpés
- Bijoux en bois acrylique ou métal gravé
- Cadeaux personnalisés : porte-clés sous-verres cadres photo
- Tampons et cachets personnalisés
- Modèles réduits et maquettes architecturales
- Marqueterie et incrustations décoratives
Prototypage et ingénierie
- Circuits imprimés (PCB) prototypes par isolation de pistes
- Pièces mécaniques en plastique et aluminium
- Boîtiers sur mesure pour projets électroniques
- Moules et gabarits de fabrication
- Pièces de rechange usinées à la demande
- Prototypes fonctionnels pour validation de concept
Production artisanale et petite série
- Objets décoratifs : horloges murales lampes luminaires
- Packaging personnalisé et présentoirs
- Articles promotionnels gravés au logo
- Étiquettes et plaques signalétiques
- Instruments de musique : médiators manches décorations
Éducation et formation
- Apprentissage de la fabrication numérique (FAO)
- Travaux pratiques en mécanique et usinage
- FabLab et makerspaces scolaires et universitaires
- Formation professionnelle en gravure et découpe

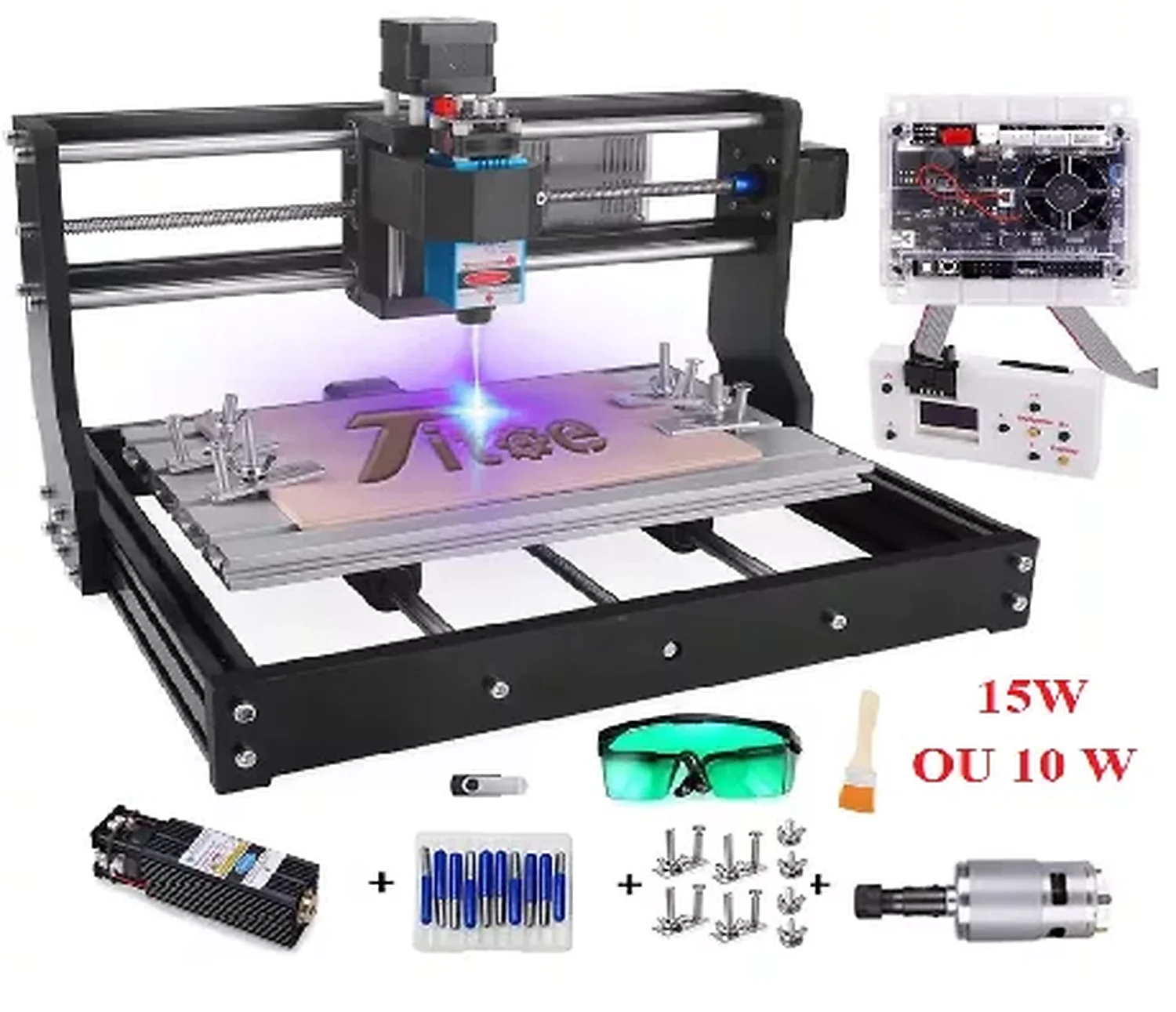

Contenu du kit CNC 3018 Pro avec Laser 15W
| Élément | Quantité | Détails |
|---|---|---|
| Châssis aluminium | 1 | Profilés anodisés pré-percés |
| Moteurs NEMA 17 | 3 | Un par axe (X Y Z) |
| Carte contrôleur | 1 | Compatible GRBL avec drivers intégrés |
| Broche ER11 | 1 | Avec pince de serrage |
| Module laser 15W | 1 | Avec support et câble |
| Lunettes de protection | 1 | Filtre 450nm obligatoire |
| Alimentation | 1 | 24V adaptée |
| Câble USB | 1 | Connexion PC |
| Vis et quincaillerie | 1 lot | Assemblage complet |
| Fraises | 10 pcs | Assortiment de démarrage |
| Clés et outils | 1 lot | Montage et réglage |
| Manuel d’instructions | 1 | Assemblage et utilisation |
Conseils d’installation et de sécurité
Assemblage
- Prévoyez 2 à 4 heures pour l’assemblage complet en suivant le manuel
- Serrez les vis progressivement et uniformément pour éviter les contraintes mécaniques
- Vérifiez l’équerrage des axes X et Y avec une équerre de précision
- Ajustez la tension des courroies ou le jeu des vis trapézoïdales pour un mouvement fluide sans jeu
Sécurité laser
- Portez TOUJOURS les lunettes de protection fournies lors de l’utilisation du laser
- Ne regardez JAMAIS directement le faisceau laser même brièvement
- Travaillez dans un espace ventilé car la gravure laser produit des fumées potentiellement toxiques
- Gardez un extincteur à proximité car certains matériaux peuvent s’enflammer
- Ne gravez JAMAIS de PVC ou de polycarbonate au laser (émanations toxiques de chlore)
- Installez un système d’aspiration des fumées pour un confort et une sécurité optimaux
Sécurité CNC
- Ne touchez jamais la fraise en rotation
- Fixez solidement vos pièces avec des serre-joints ou du ruban double face
- Portez des lunettes de protection contre les projections de copeaux
- Commencez avec des vitesses d’avance modérées et augmentez progressivement
La machine de fabrication numérique ultime
La machine de gravure CNC 3018 Pro 3 axes avec module laser 15W est l’outil polyvalent par excellence pour tout créateur souhaitant passer du numérique au physique. Sa double capacité CNC et laser son prix accessible et sa communauté active en font le choix idéal pour débuter ou progresser dans la fabrication numérique.
Commandez dès maintenant votre CNC 3018 Pro avec laser 15W et donnez vie à toutes vos créations !
Tableau des caractéristiques techniques
| Caractéristique | Détails |
|---|---|
| Modèle | CNC 3018 Pro |
| Type | Fraiseuse CNC + Graveur Laser |
| Nombre d’axes | 3 (X Y Z) |
| Zone de travail | 300 x 180 x 45 mm |
| Structure | Profilés aluminium anodisé |
| Moteurs | 3x NEMA 17 pas à pas |
| Entraînement | Vis trapézoïdales T8 |
| Précision de positionnement | ±0.01 mm |
| Broche CNC | ER11 120W 1000-10000 RPM |
| Pince ER11 | Diamètre max fraise 7 mm |
| Module laser | 15W optique 450nm |
| Spot laser | ~0.08 x 0.08 mm |
| Modulation laser | PWM 0-100% |
| Durée de vie laser | > 10 000 heures |
| Firmware | GRBL 1.1 |
| Connexion PC | USB |
| Alimentation | 24V DC |
| Logiciels compatibles | Candle LaserGRBL LightBurn bCNC Fusion360 |
| Format fichiers | G-Code (.nc .gcode) SVG BMP PNG JPG |
| Dimensions machine | ~400 x 330 x 240 mm |
| Poids | ~5.5 kg |
| Matériaux usinables (CNC) | Bois plastique PCB aluminium laiton |
| Matériaux gravables (Laser) | Bois cuir pierre métal anodisé acrylique |
Questions fréquentes
Quels matériaux puis-je graver avec la machine CNC 3018 Pro ?
La machine CNC 3018 Pro est idéale pour graver sur divers matériaux tels que le bois, l'acrylique, le plastique, et même certains métaux légers. Elle offre une grande flexibilité pour vos projets de gravure.
Est-ce que la machine est facile à installer ?
Oui, la machine CNC 3018 Pro est conçue pour une installation simple. Elle est livrée avec un manuel d'utilisation détaillé et tous les outils nécessaires pour un montage rapide.
La machine est-elle compatible avec d'autres logiciels de gravure ?
La CNC 3018 Pro fonctionne avec le logiciel GRBL, mais elle est également compatible avec d'autres logiciels de gravure courants, ce qui vous permet de choisir celui qui convient le mieux à vos besoins.
Quel est le délai de livraison pour la Tunisie ?
Le délai de livraison pour la machine CNC 3018 Pro en Tunisie est généralement de 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de vous livrer dans les meilleurs délais.
Quelle est la durée de la garantie pour ce produit ?
La machine CNC 3018 Pro est couverte par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication et vous assure un achat en toute confiance.
Quelles sont les différences entre la CNC 3018 Pro et d'autres modèles similaires ?
La CNC 3018 Pro se distingue par sa puissance laser de 15W, sa précision de gravure et sa facilité d'utilisation. Elle est également conçue pour être plus robuste et durable que d'autres modèles d'entrée de gamme.
Puis-je utiliser la machine pour des projets professionnels ?
Oui, la CNC 3018 Pro est adaptée tant pour les amateurs que pour les professionnels. Sa précision et sa polyvalence en font un excellent choix pour des projets variés, qu'ils soient personnels ou commerciaux.
Comment utiliser la Machine de gravure CNC 3018 Pro avec Module Laser 15W
-
1Préparation de l'espace de travail
Installez la machine CNC 3018 Pro sur une surface plane et stable. Assurez-vous qu'il y a suffisamment d'espace autour pour manipuler les matériaux et les outils. Vérifiez que la zone est bien éclairée pour une meilleure visibilité lors de l'utilisation.
-
2Assemblage de la machine
Utilisez la clé Allen et le tournevis pour assembler les différentes parties de la machine selon le manuel d'instructions fourni. Assurez-vous que toutes les vis sont bien serrées et que la structure est stable avant de passer à l'étape suivante.
-
3Installation du module laser
Fixez le module laser de 15W sur la machine CNC en suivant les instructions spécifiques. Assurez-vous qu'il est correctement aligné et sécurisé pour éviter tout mouvement pendant la gravure.
-
4Connexion à l'ordinateur
Branchez la machine CNC à votre ordinateur à l'aide du câble USB fourni. Assurez-vous que le logiciel de contrôle compatible avec GRBL est installé sur votre ordinateur pour pouvoir communiquer avec la machine.
-
5Configuration du logiciel
Ouvrez le logiciel de contrôle et configurez les paramètres de la machine, y compris la vitesse de gravure et la puissance du laser. Chargez le fichier de gravure que vous souhaitez utiliser et vérifiez que tout est correctement paramétré.
-
6Test de gravure
Avant de commencer la gravure finale, effectuez un test sur un matériau similaire pour vérifier les réglages. Cela vous permettra d'ajuster la puissance et la vitesse si nécessaire, afin d'obtenir le meilleur résultat.
-
7Lancement de la gravure
Une fois que tout est configuré et testé, lancez le processus de gravure. Surveillez la machine pendant son fonctionnement pour vous assurer qu'il n'y a pas de problèmes et que la gravure se déroule comme prévu.
| Poids | 5 kg |
|---|
